А. Савельев - Окна, двери, перегородки, полы, подвесные потолки...(Сделай сам №4•2005)

Рис. 10. Сборные перегородки с металлическим каркасом:

а— принципиальная схема конструкции перегородки; б— конструкции и толщины перегородок; в— узлы примыкания перегородок к перекрытиям; г— узел примыкания перегородки к стене или другой перегородке; 1— стойки из оцинкованной стали; 2— гипсокартонный лист; 3— звукоизоляционный слой; 4— направляющая из оцинкованного профиля; 5— герметик или гипсо-цементный состав с прокладкой из рубероида; 6— выравнивающая цементная стяжка, 7— деревянный плинтус; 8— конструкция пола; 9— перекрытое; 10— резиновый уплотнитель толщиной 4 мм; 11— дюбель-гвоздь шагом 400–600 мм; 12— кронштейн крепления подвесного потолка (один из вариантов); 13— подвесной потолок; 14— бумажная или тканевая лента; 15— самосверлящие самонарезающие винты; 16— наличник; 17— строганая рейка; 18— дверная коробка; 19— электротехнический плинтус

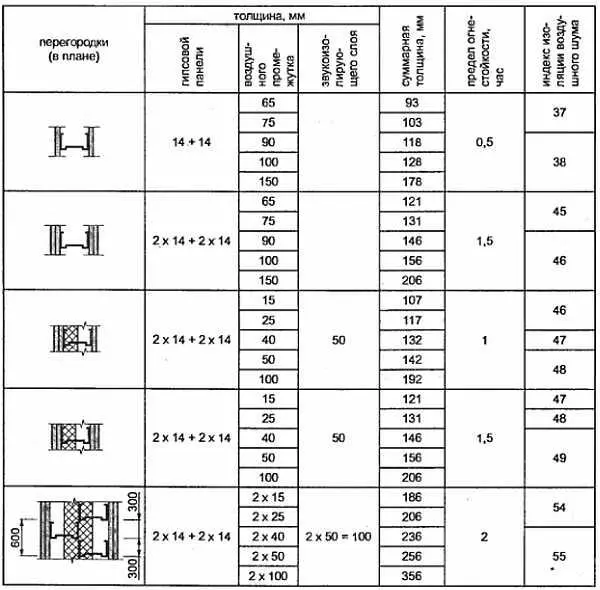

Рис. 10, б

Каркас перегородок выполняют из гнутых стальных профилей или дерева. Стальные профили изготавливают из тонких оцинкованных листов. Стойки каркаса устанавливают шагом 600 мм по горизонтальным металлическим направляющим, пристрелянным к несущим конструкциям пола и потолка. Для усиления перегородки в местах устройства проемов устанавливают парные стойки. Перегородки обшивают гипсокартонными листами толщиной 14 мм. Для улучшения звукоизоляции их полости заполняют полужесткими минераловатными или стекловатными плитами. Гипсокартонные листы могут быть уже оклеены отделочными материалами или быть подготовленными под «чистую» отделку. Стыки между листами обшивок оформляют пластмассовыми или алюминиевыми нащельниками

Перегородки, выполненные на деревянном каркасе, могут быть изготовлены заранее и доставлены на объект в виде панелей (рис. 11). Масса таких панелей при ширине 600 мм примерно равняется 45 кг, при ширине 1200 мм — 90 кг. Панели крепят посредством деревянной шпонки.

Рис. 11. Слоистые панельные межкомнатные перегородки:

1— деревянная стойка; 2— деревянная рейка; 3— панель перегородки; 4— бумажная или тканевая лента; 5— гипсокартонный лист; 6— звукоизоляционный слой

Основные требования, предъявляемые к полу — жесткость, прочность, хорошая теплоизоляция, звуконепроницаемость, сопротивляемость к истиранию и технологичность уборки. Полы — это, как правило, многослойная конструкция, при устройстве которой предусматривают график строительства, исключающий повреждение выполненной части конструкции. Конструкция пола зависит от назначения и характера помещений, в которых его устраивают. Полы настилают по несущим элементам перекрытий или по грунту.

Полы по грунту

Выполняют в подвальных помещениях, иногда в первых этажах малоэтажных домов. Необходимо отметить: применение конструкции пола по грунту в зданиях коттеджного типа нецелесообразно. Цоколь таких зданий приподнят над уровнем естественного профиля грунта не менее 50–70 см. Для того чтобы выполнить пол по грунту, необходимо произвести засыпку с последующим трамбованием насыпного грунта. Пол, выполненный на кирпичных столбиках, высоту которых выбирают по высоте цоколя, имеет в своей конструкции несущие балки и не может классифицироваться как пол по грунту. Он относится к полу по перекрытиям.

При подготовке основания под полы грунт выравнивают до проектной отметки и втрамбовывают в него щебень или гравий крупностью 40–60 мм в один слой, поливая его водой. Затем по уровню выставляют направляющие доски через 1–1,2 м (рис. 12). Доски, выставленные таким способом, образуют неширокие полосы, в которые впоследствии заливают бетон M100-М200.

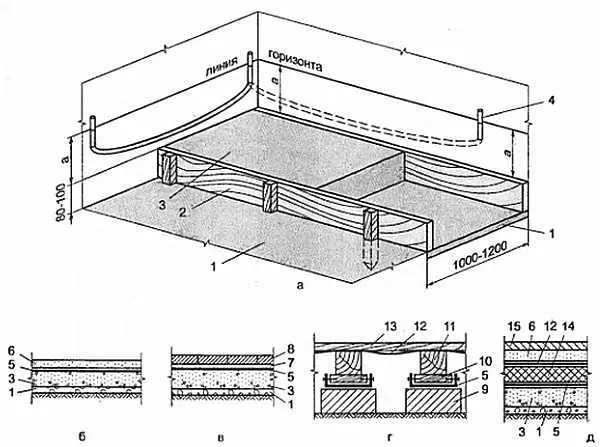

Рис. 12. Полы по грунту:

а— устройство бетонной подготовки; б— цементные полы; в— полы из керамической плитки; г— деревянные полы; д— утепленные полы; 1— обычный или пропитанный битумом щебень, втрамбованный в грунт; 2— опалубка из досок; 3— бетонная подготовка; 4— водяной уровень; 5— гидроизоляция из одного-двух слоев рубероида; 6— цементно-песчаная стяжка; 7— выравнивающая стяжка; 8— керамическая плитка; 9— кирпичные столбики; 10— деревянные подкладки; 11— лаги; 12— пароизоляция из одного слоя рубероида; 13— деревянные (чистые или «черные») полы; 14— утеплитель; 15— конструкция одежды (чистого или «черного») пола

В общем-то ширина полос не имеет какого-либо конструктивного значения: просто при ширине 1–1,2 м легче дотянуться рукой с мастерком до противоположного края полосы. Полосы заливают через одну. После схватывания бетона доски убирают и заливают оставшиеся полосы. Таким образом делают бетонный слой (подготовку) под полы, толщина которого чаще всего составляет 8-10 см. На третьи сутки по бетонной подготовке (слою) можно будет ходить и выполнять следующие операции по устройству пола. При угрозе подтопления подвала талыми или грунтовыми водами по бетонной подготовке выполняют слой оклеечной гидроизоляции из одного-двух слоев рубероида. После выполнения гидроизоляции рубероид пригружают еще одним слоем бетона той же толщины и по той же технологии. Толщина бетонных и пригружающих подготовок может быть тоньше, чем 8-10 см, все зависит от размера щебня, использованного при приготовлении бетона. Если был использован крупный щебень, подготовка получится толстой, если мелкий щебень — тонкой. Если подвал дома сухой, то гидроизоляцию и пригружающий слой не делают. Затем устраивают выравнивающую цементную стяжку из цементно-песчаного раствора или специальной выравнивающей смеси. Использование выравнивающей смеси предпочтительнее, так как выравнивание строго по линии горизонта происходит по законам физики: смесь как вода растекается по подготовке. Выравнивание цементно-песчаного раствора легче всего производить по опалубке из водопроводных труб или доске толщиной 2–2,5 см.

Доску кладут на подготовку, выравнивают по уровню, и получившуюся полосу заливают подвижным (как густая сметана) раствором, затем стяжку затирают полутерком. Такой конструкции пола по грунту достаточно для подвальных помещений. При желании конструкцию такого пола можно укрепить железнением, то есть несхватившуюся цементную стяжку посыпают сверху сухим цементом.
