Внутренние несущие стены выкладывают из полнотелого керамического или силикатного кирпича. Так как на внутреннюю несущую стену происходит опирание с двух сторон конструкции перекрытия, ее минимальную толщину принимают в 250 мм (один кирпич). Размеры сечения столбов — не менее 380х380, простенков — не менее 250х510 мм. При необходимости несущие простенки и столбы армируют стальной сеткой из проволоки диаметром 3–6 мм, либо обрамляют стальными уголками, что надежней, но дороже.

Различают камни для «одноручной» кладки — кирпич (глиняный и силикатный полнотелый и пустотелый) массой до 4,5 кг — и камни для «двуручной» кладки — керамические пустотелые камни, легкобетонные сплошные и пустотелые, из автоклавного ячеистого бетона, пенобетона. Камни для двуручной кладки имеют массу до 16–18 кг. Кроме того, применяют камни, выпиленные из природных легких каменных материалов. Стандартные размеры кирпича полно- и пустотелого 250х120х65 мм, модульного (полуторный) 250х120х86 мм. Церковный кирпич, применяемый для реставрации храмов, имеет большие размеры и, как правило, отменное качество. Производят его штучно и для жилого малоэтажного строительства не применяют. Керамические пустотные камни имеют размеры 250х120х138 мм. Двухручные камни — 390х190х188 мм.

Ужесточение теплотехнических норм сделало бессмысленным некоторые виды каменных кладок. Например, «колодцевая» кладка с вертикальными кирпичными диафрагмами не отвечает теплотехническим нормам и нуждается в дополнительном утеплении. Облегченные каменные кладки с заполнением внутренних полостей легкими бетонами также не отвечают современным требованиям. В данном случае следуют чистой логике: зачем тратить время и силы на заполнение внутренних полостей неэффективными утеплителями, а затем дополнительно утеплять стену, когда то же количество кирпича можно уложить в стенку толщиной в один кирпич и утеплить ее? Фундамент под такую стенку будет уже, а значит, и экономичнее.

На данный момент существуют три основных вида каменных стен: с утеплением стены снаружи, с расположением утеплителя в теле стены, с утеплением стены со стороны помещения. Каждый из вариантов имеет свои достоинства и недостатки.

Толщину стены выбирают только из конструктивных соображений (рис. 23).

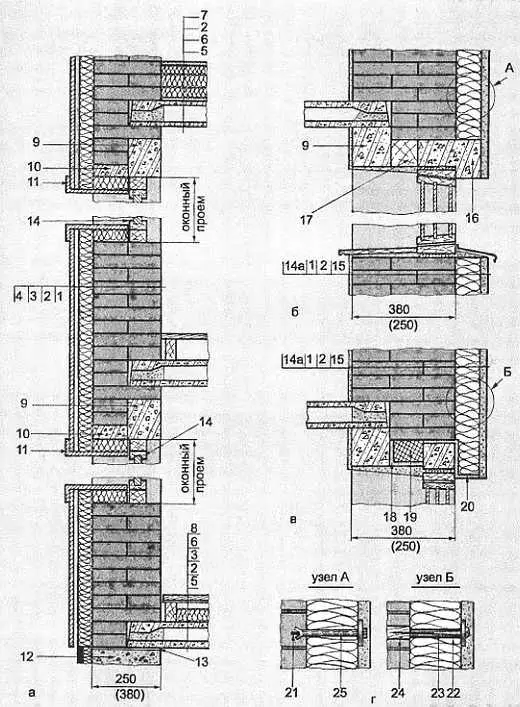

Рис. 23. Варианты кирпичных стен с наружным утеплением:

а— с облицовкой листовыми материалами; б, в— с облицовкой декоративной штукатуркой; г— варианты крепления утеплителя к стене; 1— кирпичная стена; 2— плитный утеплитель; 3— воздушная прослойка; 4— облицовочная панель; 5— железобетонная плита перекрытия; 6— пароизоляция; 7— паропроницаемая армированная стяжка; 8— конструкция «чистого» пола; 9— усиленная железобетонная перемычка; 10— рядовая железобетонная перемычка; 11— элемент сборной облицовки для оконных и дверных проемов; 12— конструкция цоколя (показана условно); 13— гидроизоляция из 2-х слоев рубероида; 14— оконная коробка со стеклопакетом (показана условно); 14— внутренняя штукатурка; 15— паропроницаемая штукатурка на клеящей основе, либо штукатурка по сетке; 16— рядовая Г-образная перемычка (выпускают за стену на расчетную толщину утеплителя); 17— деревянный брусок (размеры сечения зависят от выноса Г-образной перемычки за стену); 18— стальной уголок; 19— жесткий плитный утеплитель; 20— гнутый металлический профиль (полоса толщиной 10–20 мм); 21— анкер (расплющивается при натяжении болта 25 ); 22— пластиковая втулка (не позволяет сминать утеплитель при вкручивании шурупа 23 ); 24— деревянная пробка

Она может быть любой, лишь бы выдерживала все силовые нагрузки. Для небольшого индивидуального домика достаточно выполнить стену толщиной в один кирпич, для более серьезного сооружения — в полтора кирпича. Утеплитель насаживают на стальные штыри, заложенные в процессе кладочных работ в швы кладки. Штыри устанавливают по квадрату 500х500 мм. Затем либо устанавливают облицовочные панели, либо натягивают оцинкованную или нейлоновую сетку и производят оштукатуривание стен. Или утеплитель устанавливают на стену с помощью специальных пластиковых дюбелей или деревянных реек (в распор, по аналогии с утеплением деревянных домов), по которым устраивают облицовку. Недостатком данной схемы является большая трудоемкость работ, в том числе на высоте, а также скрывается естественная красота камня под облицовкой. Достоинство: минимальная толщина стены и обеспечение наиболее благоприятного теплового режима здания (изотерму нулевых температур выводим к наружной поверхности стены).

По большому счету, это только что изложенный вариант, роль облицовки в котором играет кирпичная стенка. Этот вариант (рис. 24) позволяет выполнить стену из двух стенок толщиной в полкирпича с заполнением межкирпичного пространства эффективным утеплителем.

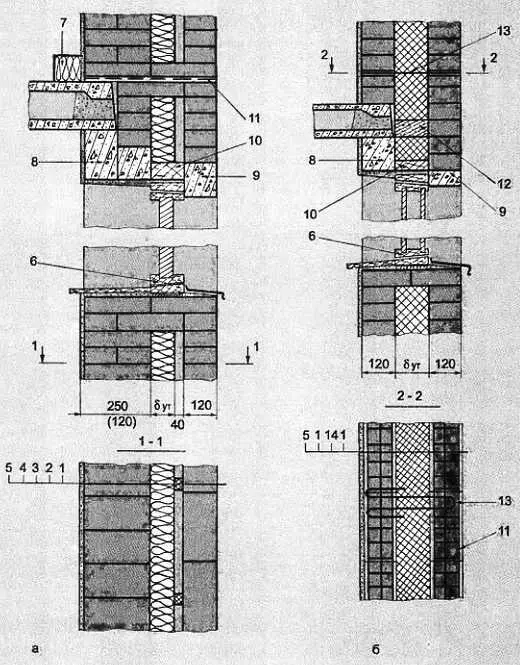

Рис. 24. Варианты кирпичных стен с внутренним утеплением:

а— утепление стены с устройством воздушных полостей и кирпичных диафрагм жесткости; б— утепление стены без устройства воздушных полостей и с анкерными связями; 1— кирпичная стена толщиной 120 мм; 2— фиксатор утеплителя (в данном случае выполнен из жесткого плитного утеплителя); 3— утеплитель; 4— кирпичная стена толщиной 120–250 мм; ш— внутренняя штукатурка; 6— оконный блок (показан условно); 7— валик утеплителя, прикрывающий мостик холода (устанавливают в конструкции пола); 8— усиленная железобетонная перемычка; 9— рядовая железобетонная перемычка; 10— деревянная доска, сечение которой зависит от толщины устанавливаемого утеплителя; 11— арматурная сетка ( д = 3–6 мм); 12— противопожарная рассечка (устраивают посредством перемешивания утеплительной крошки с цементным раствором; 13— анкерная стальная связь; 14— жесткий плитный утеплитель (при устройстве наружной и внутренней версты кирпичной кладки толщиной 120 мм применяется только жесткий утеплитель с Р = 100–200 кПа)

Для увеличения несущей способности стены внутреннюю стенку выполняют толщиной в один кирпич. Стенки связывают между собой анкерной стальной связью, уложенной по армирующей сетке. Кладку армируют и связывают между собой через каждые 5–6 рядов. Поэтажно и под каждым из оконных проемов кладку связывают сплошными кирпичными диафрагмами, образуя тем самым мостики холода. Мостик холода над перекрытием блокируют утеплительным вкладышем, встроенным в конструкцию полов. Мостик холода под оконными проемами остается открытым. Этот узел нуждается в доработке. Частично этого добиваются путем установки небольших вкладышей между кирпичами. Эффективный утеплитель устанавливают в толщу стены непосредственно в период строительства стен. Для его закрепления и устройства воздушной прослойки используют утеплительные вкладыши, устанавливаемые в распор между стеной и листом утеплителя. Недостаток конструкции: изотерма нулевых температур остается в толще стены, но трудоемкость работ по установке утеплителя значительно снижается; зато возрастает трудоемкость каменной кладки. Внутреннюю стенку в этой конструкции можно выполнять из любых материалов как одноручной, так и двухручной кладки. Достоинство: внешнюю стенку можно выполнить из облицовочных кирпичей или природных блоков.
