Наихудший вариант утепления (рис. 25).

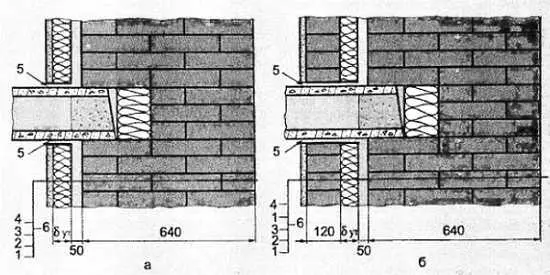

Рис. 25. Варианты конструкций кирпичных стен с внутренним утеплением:

а— со штукатурной облицовкой; б— с кирпичной облицовкой; 1— кирпичная стена; 2— воздушная прослойка; 3— утеплитель; 4— внутренняя штукатурка; 5— щели воздухообмена. Примечание:при высокой вероятности выпадения росы на внутренней поверхности стены или в толще утеплителя (цикличная работа отопления) — утеплитель защищается с внутренней стороны слоем пароизоляции 6

Применяется тогда, когда нужно сохранить внешний вид фасада.

Чаще всего это касается зданий, представляющих архитектурную ценность, или двух многоквартирных домов, утепление которых снаружи не представляется возможным. Утепление устраивают по деревянным рейкам, толщина которых соответствует толщине утеплителя и размеру воздушной прослойки. Шаг установки реек соответствует размерам утеплительных плит, которые устанавливают между рейками в распор. Утеплитель закрывают слоем пароизоляции и облицовочным материалом. Для свободной циркуляции воздуха в воздушной прослойке у нижнего и верхнего перекрытия оставляют щели воздухообмена.

Строительство новых утепленных стен или реконструкция-старых требуют нового подхода к размещению и последующему утеплению оконных и дверных коробок. Оконные коробки (и дверные) могут оставаться на прежнем месте (рис. 26) или быть сдвинуты наружу в зону утепления, а раздельные оконные блоки разделены и раздвинуты по конструкции стены.

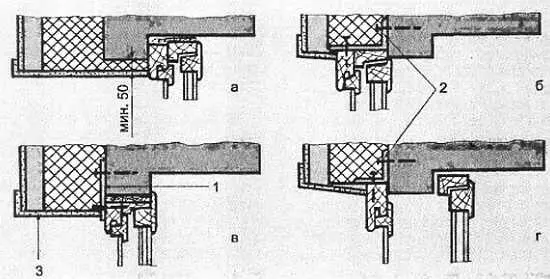

Рис. 26. Варианты размещения оконных коробок при наружном утеплении стен:

а— на прежнем месте; б— в толще утепляющего слоя; в — со сдвижкой наружу, но в габаритах стены; г— с раздельной установкой наружной и внутренней коробок; 1— фиксирующая планка из нержавеющей стали; 2— крепежный уголок из нержавеющей стали; 3— наличник (поставляется в комплекте с облицовкой)

Монолитные конструкции стен из шлакобетона, керамзитобетона, опилкобетона и других малоэффективных материалов и раньше не пользовались большой популярностью. С приходом в строительство новых полимерных материалов они скорее всего совсем пропадут из виду.

На смену им приходят оставляемые полимерные опалубки. Принципиальное отличие этих систем заключается в том, что утеплитель выступает в роли опалубки, в которую заливают несущий бетонный каркас. Эти системы пришли в Россию в 90-е годы и активно внедряются рядом совместных и зарубежных фирм, например, российско-германской «Пластбау» или канадской «Роял билдинг систем». Пока эти фирмы строят многоэтажные дома, но высокая технологичность, простота конструктивных решений, нетребовательность к механизации строительных работ позволяют использовать эту новую технологию для малоэтажного жилого строительства.

Оставляемой опалубкой в системе «Пластбау» служат пустотелые блоки из пенополистирола, в пустотах которых устанавливают арматуру и замоноличивают колонны скрытого каркаса здания (рис. 27).

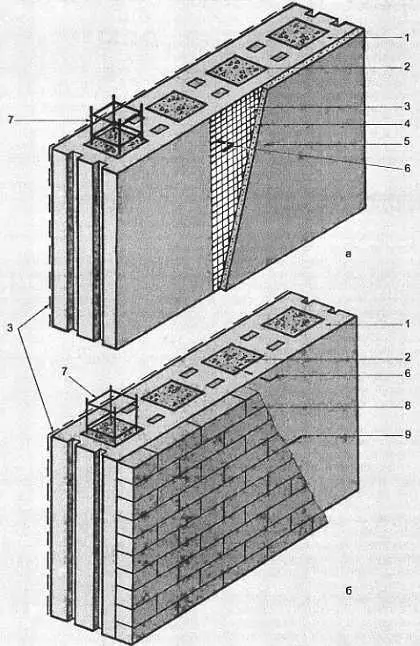

Рис. 27. Наружные стены «Пластбау»:

а— пенополистирольный элемент стены с мокрой штукатуркой б— тоже с облицовкой кирпичом; 1— пенополистирольная панель (неснимаемая опалубка); 2— монолитный бетон; 3— сетка «Рабица»; 4— штукатурка; 5— краска; 6— анкер для крепления сетки, либо для кирпичной облицовки или какой-либо другой облицовки; 7— арматурный каркас; 8— облицовочный кирпич; 9— армирование кладки

Эту конструкцию наружной стены назвали альтернативной, так как она принципиально «обратна» широко применяемым трехслойным конструкциям из кирпича, камня или дерева. В ней нет мостиков холода, поскольку более плотный материал спрятан в менее плотном. Незначительная масса пенополистирольных блоков позволяет производить монтаж без помощи грузоподъемных механизмов. Монтаж можно производить вручную. Конструкция перекрытия также выполнена из пенополистрольных блоков, вес которых всего 3–4,5 кг. Стены отделывают штукатуркой по сетке или облицовывают кирпичом, при желании их можно отделать плитными облицовочными материалами.

В утепление конструкции стен входит утепление их глухой части и утепление откосов проемов с заменой окон и балконных дверей старых построек. Для наружного утепления стен применяют два конструктивно-технологических решения: «мокрое» (с оштукатуриванием по закрепленному на стене утеплителю) и сборное (с облицовкой утепленной стены сборными декоративными плитами или обшивкой стены погонажным материалом) (см. рис. 28).

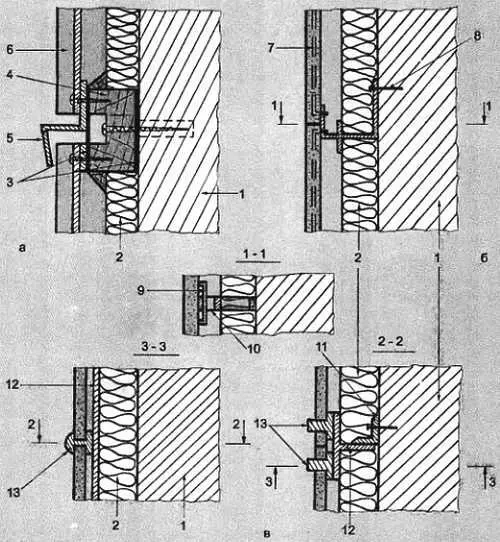

Рис. 28. Варианты крепления облицовочных плит при наружном утеплении стен:

а— по деревянному каркасу; б— с крепежным элементом из стальной полосы; 1— стена; 2— утеплитель; 3— гидроизоляция деревянных элементов каркаса из одного слоя рубероида; 4— деревянный (вертикальный или горизонтальный) каркас; 5— металлический фартук; б— облицовочная панель (водостойкая фанера, волокнистоцементная, фибробетонная и пр. и пр. плита); 8— дюбель; 9— петлевой выпуск облицовки (может быть использован любой другой вид крепления); 10— крепежный элемент из стальной полосы; 11— оцинкованный уголок (коротыш); 12— каркас из алюминиевого тавра, 13— специальная скоба; в — крепление облицовки скобами

Сборный вариант утепления требует применения закрепленного к фасадной поверхности стены легкого металлического каркаса либо деревянного каркаса для крепления и фиксации на относе облицовочных фасадных плит. Зазор между облицовкой и стеной заполняют плитным или заливочным (силаст, неопор и др.) утеплителем. Плитный утеплитель наклеивают и крепят анкерами к стене также, как при мокрой штукатурке. Каркас позволяет фиксировать точную установку облицовочных плит, величины воздушных зазоров между утеплителем и облицовкой и устанавливать плиты утеплителя в распор.
