Коррозия стальных листов металлических кровель. Восстановление защитной покраски с обжимкой и промазкой суриковой замазкой фальцев и гребней производят раз в пять лет при применении натуральной олифы и через 3 года — при олифе оксоль. Мелкие пробоины и трещины заделывают суриковой замазкой слоем 2–3 мм снаружи и по возможности со стороны чердака, перекрывая отверстие на 3–4 см. Окраску производят: картины — валиком, фальцы и гребни — кистью. Оцинкованная сталь через 8-10 лет теряет защитные свойства в фальцах и желобках. Для предохранения ее очищают от коррозии, протравливают раствором цинкового купороса, грунтуют белилами и окрашивают масляной или другой краской дефектные участки либо всю кровлю.

В дополнение хотелось бы добавить только одно: при учитывании всех факторов, влияющих на кровлю, она может служить очень долго. А нужно всего лишь правильно выбрать сечение стропил, рассчитать толщину утеплителя, выполнить пароизоляцию с проклеиванием швов скотчем и сделать надежное гидроизоляционное покрытие, то есть кровлю.

Современная архитектура жилых малоэтажных зданий предлагает нам дома с крутыми крышами повышенной сложности. При рассмотрении типовых проектов не стоит бояться таких крыш. При детальном изучении проектов приходим к выводу, что все они, как правило, являются симбиозом из нескольких простых крыш, которые рассматривались ранее. Например, крыша выполнения в двухуровневом варианте (рис. 55) представляет собой соединение двух односкатных крыш.

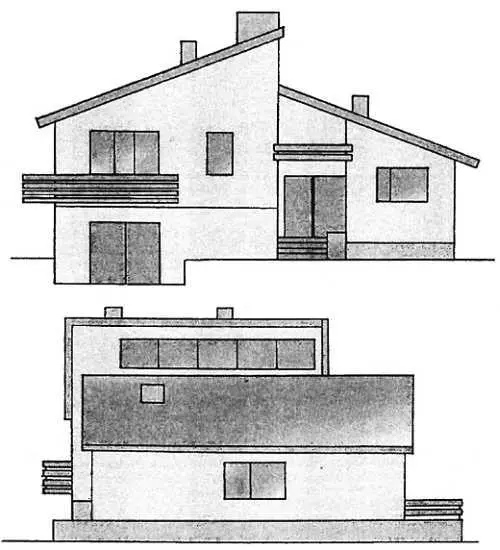

Рис. 55. Кровля из двух односкатных крыш

Такое соединение становится возможным благодаря наличию в планировке дома внутренней капитальной стены. Наличие внутренних капитальных стен как в продольном, так и поперечном направлении упрощает конструкцию любых крыш. Становится возможным выполнять чердачные крыши с внутренними стойками, а мансардные крыши сводить к нескольким односкатным крышам, которые можно выполнять как в одном, так и в нескольких уровнях по высоте. В некоторых проектах конек кровли может быть вдвинут относительно внутренней несущей стены. Тогда крыша будет симбиозом двухскатной и односкатной крыш (рис. 56).

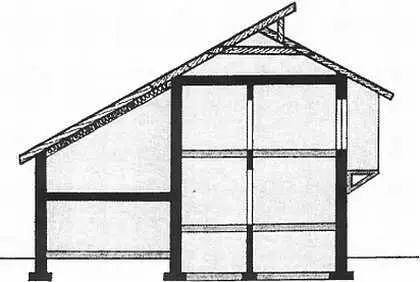

Рис. 56. Кровля, состоящая из односкатной и двухскатной крыш

Утепленные мансардные крыши могут сочетаться с холодными чердачными (рис. 57).

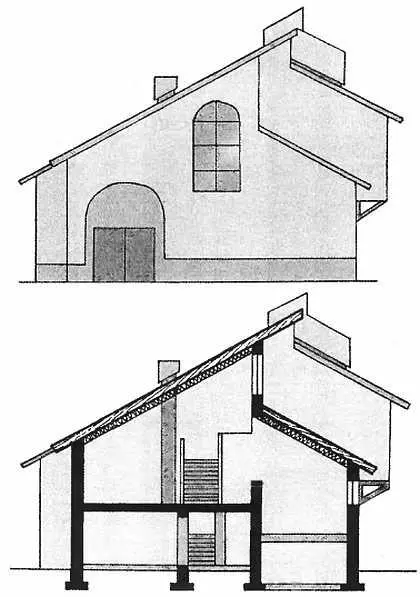

Рис. 57. Мансардная кровля, состоящая из односкатной и двухскатной крыш

Все это становится возможным благодаря внутренним стенам. Если в планировке дома отсутствуют такие стены, а планировка такова, что не позволяет использовать конструкции мансардных стропил, представленных на рис. 43, 44, возникает необходимость в установке разгружающей балки (рис. 58, а ). Балку устанавливают от стены до стены здания и опирают на нее стропила. Короткие балки выполняют деревянными, в качестве длинных желательно использовать железобетонные или стальные прогоны. Разгружающие балки устанавливают также под длинные или сверхдлинные стропильные ноги. Порой длина стропильных ног в некоторых проектах достигает 9 и более метров. Найти ровную доску такой длины практически невозможно. Для увеличения жесткости стропила и придания ему нужной длины изготавливают клееную конструкцию стропил, состоящую из нескольких коротких досок, склеенных в 3–4 слоя. Застройщику выполнить такую работу будет сложно, так как требуются не только специальные клеи, но и пресс. Поэтому длинные и сверхдлинные стропильные ноги устраивают посредством одной-двух разгружающих балок. Крепления стропил между собой и к разгружающей балке производят гвоздями. Тогда неравномерная нагрузка, возникшая в одном пролете, не сможет прогнуть стропила в другом пролете.

Подверженность дерева растрескиванию при вбивании гвоздей зависит от влажности древесины. Во влажную древесину гвоздь забить легче, чем в сухую. Сырая древесина выдерживает гвозди близко к краю. Трещины появятся тогда, когда древесина высохнет. Гвозди нужно располагать (рис. 58, ж ) в заштрихованной зоне. Опасность растрескивания проявляется также при неправильном выполнении запилов опирания деревянных конструкций. Любое растрескивание силовых деревянных конструкций грозит разрушением крыши, особенно это опасно при использовании длинных и сверхдлинных стропильных систем.

Рис. 58. Крепление деревянных элементов:

а— удлинение стропил со стыком на разгружающей балке; б— опасность растрескивания стропила при выполнении запила; в— при выполнении скоса опасность растрескивания устраняется; г— неправильное выполнение примыкания; д— примыкание с помощью запила; е— примыкание с накладкой (бобышкой); ж— зона забивания гвоздей без опасности растрескивания древесины ( d — диаметр гвоздей)

При строительстве крыш сложных очертаний часто применяют временные подмости или устраивают леса. Так как приходится поднимать на высоту длинные и тяжелые элементы крыши, подмости должны быть выполнены достаточно надежными. Наиболее опасный узел сопряжения стойки и прогонов должен быть выполнен, как показано на рис. 58, д, е . Для сохранения устойчивости стойки лесов нужно раскрепить раскосами и во что-нибудь упереть. Настил лесов выполняют из толстых досок и прибивают к прогонам.

В остальном (кроме применения подмостей, стыкованных коротких элементов для стропильных ног, использования разгружающих прогонов) технология строительства крыш с удлиненными скатами не отличается от традиционных уже описанных выше технологий.

В.В. Терехов

Для изготовления фундаментов, стен, столбов и других элементов зданий применяют каменные материалы. Кроме того, дробленый, а иногда и целый камень применяют для приготовления бетона. Каменные материалы можно подразделить на природные и искусственные. К природным камням, применяемым в строительстве, относятся булыжники-валуны, бутовый камень, гравий и щебень.

Булыжники-валуны— твердый однородный камень без трещин, размером от 100 мм и более. Применяются, как правило, в качестве наполнителя при закладке фундамента. При наличии большого количества камней одного размера могут использоваться для кладки стен. Перед использованием для повышения прочности конструкции камни необходимо очистить от грязи.
