Валентина Назарова - Современные работы по постройке крыши и настилу кровли

Полиэтиленопековая гидроизоляционная пленка – это кровельный и гидроизоляционный рулонный материал. Отличается хорошими гидроизоляционными и прочностными показателями, но теряет эти качества при прямом воздействии солнечных лучей, атмосферного влияния, под воздействием микроорганизмов и корней луговых трав.

Выпускается в рулонах общей площадью 10±0,5 м 2, шириной 1500–2000 мм и толщиной 0,1–1,0 мм. Может применяться при устройстве защищенных плоских и малоскатных кровель.

Пленка полиэтиленовая также применяется при устройстве кровель как морозостойкий и водонепроницаемый материал. Выпускается двух марок: А и Б толщиной 0,03-0,08 мм, 0,081-0,12 мм, 0,121-0,15 мм, 0,151-0,20 мм и длиной не менее 25 метров.

Полиамидная пленка ПК-4. Выпускается трех марок: А, Б и В, отличающихся размерами и свойствами. Применяется в качестве гидроизоляционного слоя.

Пленка полиамидная стабилизированная – рулонный прозрачный материал, применяемый в качестве светопрозрачной кровли для сельскохозяйственных помещений. Выпускается в рулонах шириной 12001300 мм, длиной не менее 25 метров и толщиной 0,05-0,09 мм.

Мастики представляют собой искусственные смеси органических вяжущих с минеральными наполнителями и добавками, улучшающими качества мастик. В зависимости от вида вяжущего могут быть: битумные, резинобитумные, дегтевые и битумно-полимерные мастики. В качестве наполнителей используются асбест, асбестовая пыль, минеральная вата (коротковолокнистая), известковые пылевидные порошки, порошки талька, трепела, кирпича, кварца, доломита, золы от пылеугольного сжигания минерального топлива или различные комбинации этих наполнителей. Наполнители повышают теплостойкость и твердость мастик, уменьшают их хрупкость при низких температурах, сокращают расход вяжущего вещества. Волокнистые наполнители, армируя материал, повышают его сопротивление изгибу.

Мастики могут быть горячие, применяемые с подогревом до 160 °C для битумных мастик, и холодные, в состав которых входит растворитель. Холодные мастики при температуре воздуха до +5 °C используются без подогрева, при более низких температурах – с подогревом до 60–70 °C.

По своему назначению мастики бывают приклеивающие (для приклеивания рулонных материалов и устройства защитного слоя кровли), кровельно-изоляционные (для устройства мастичных кровель), гидроизоляционно-асфальтовые (для устройства пароизоляции) и антикоррозионные (для устройства защитного слоя кровли из фольгоизола).

По способу отверждения мастики бывают отверждаемые и неотверждаемые. По виду разбавителя мастики делятся на: содержащие воду, с органическими растворителями и с жидкими органическими веществами.

На воздухе мастики затвердевают в течение часа, приобретая при этом гладкую эластичную поверхность, стойкую к атмосферным воздействиям. Они водостойки и имеют высокую клеящую способность.

Выполняя кровлю из битумных материалов, необходимо помнить об их особенностях во время эксплуатации. Битумные кровли очень чутко реагируют на различные атмосферные воздействия и на перепады температуры. Сильный ветер часто срывает отдельные плохо приклеенные полотнища, особенно с карнизов. Ветер и солнце действуют иссушающе на верхний слой кровельного ковра, а сухая кровля начинает реагировать даже на незначительные изменения атмосферных условий: она сильно увеличивается в объеме при поглощении влаги и резко уменьшается при ее потере. Эти «колебания» буквально коробят верхний слой.

Солнце отрицательно влияет и на качество клеющих мастик – оно убивает летучие вещества. Под воздействием солнечной радиации или низких температур мастика твердеет, теряет свою эластичность. В результате снижается прочность и самого рулонного кровельного материала, в котором образуются мелкие трещины. Осенью в трещины вместе с влагой попадают различные бактерии, разрушающие волокна кровельных полотнищ.

Град пробивает битумную кровлю, образуя отверстия с рваными краями. Частые дожди при переменной температуре воздуха также являются причиной образования небольших трещин, через которые вода просачивается под верхний слой кровельного ковра и образуют так называемые «водяные мешки».

Высокая летняя температура сильно нагревает битумную кровлю, ее температура поднимается до 50 °C, т. е. выше температуры окружающего воздуха. При этом часть влаги в виде капель и паров, попавшая ранее в поры и трещины, начинает расширяться, образуя в наружных слоях кровли вздутия, а иногда и разрывы. Кроме того, сильное нагревание кровли приводит и к сильному нагреванию мастики, в результате чего с одной стороны расплавленная мастика может заполнить собой появившиеся отверстия и трещины, с другой – с крутых скатов могут сползти полотнища кровельного ковра.

Требование

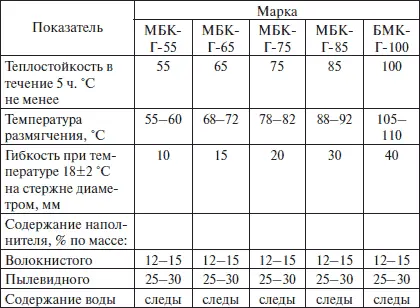

Мастики должны быть однородными, без включений частиц наполнителя, не пропитанных вяжущими веществами; удобонаносимыми; при их изготовлении и эксплуатации в окружающую среду не должны попадать вредные выделения в количествах выше допустимых; с теплостойкостью не ниже 70 °C; водонепроницаемыми; биостойкими; прочно склеивающими слои рулонных материалов; долговечными.

Вяжущими веществами, применяемыми при изготовлении битумных мастик, служат искусственные нефтяные битумы, получаемые в результате переработки нефти и ее смолистых остатков.

Нефтяные битумы имеют цвет черный или черно-бурый, при нагревании они изменяют вязкость. В зависимости от вязкости они делятся на: твердые, полутвердые и жидкие. Твердые и полутвердые битумы применяют для изготовления кровельных и гидроизоляционных рулонных материалов, битумных мастик и лаков, жидкие – в качестве пропиточного материала основы рулонных кровельных материалов.

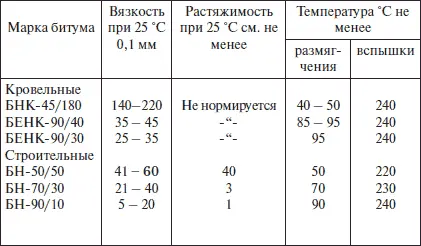

Марка битума устанавливается по основным его свойствам: вязкости, растяжимости, температуре размягчения и температуре вспышки ( табл. 4 ).

Вязкость характеризуется глубиной проникания иглы, мм. Чем больше глубина, тем меньше вязкость.

Растяжимость битума характеризуется длиной вытянутого образца в момент его разрыва, см.

Температура размягчения характеризует пригодность битума для использования в различных температурных условиях.
