Желобчатая черепица ( рис. 55 ) используется не только для покрытия конька и ребер, но и для устройства рядовой кровли. Желобчатую кровлю делают обычно на крышах с уклоном 20–33 %. При меньшем уклоне вода будет протекать в местах стыков, а при большем уклоне существует опасность того, что черепица сползет с крыши.

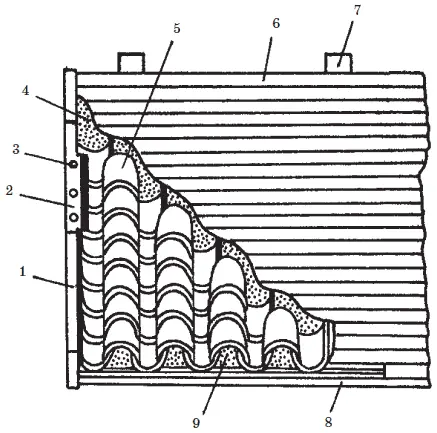

Рис. 55. Устройство кровли из желобчатой черепицы: 1 – ветровая доска; 2 – прижимная планка; 3 – гвоздь; 4 – известковый (глиняный) раствор; 5 – черепица; 6 – цельное дощатое основание; 7 – стропильная нога; 8 – выравнивающая рейка; 9 – заполнитель (черепичный бой)

В отличие от ранее рассмотренных черепичных кровель для желобчатой черепицы требуется сплошное деревянное основание 6. Крепится она к основанию известковым раствором с добавкой волокнистых материалов или глиной, смешанной с рубленой соломой. Толщина известкового или глиняного слоя – 4 должна составлять 1-12 мм. Промежутки между основанием и черепицей заполняются кирпичным или черепичным щебнем – 9. Укладывается желобчатая черепица слева направо таким образом, чтобы суженный край черепицы смотрел вниз. Черепицы вышерасположенного ряда входят нижними суженными краями в верхние расширенные края черепицы нижерасположенного ряда.

Конек крыши и наклонные ребра выкладываются специальными коньковыми желобчатыми черепицами. Каждая коньковая черепица имеет пазовый ободок, благодаря которому она цепляется за другую черепицу. Коньковая черепица укладывается в направлении укладки рядовой черепицы на скатах: слева направо или справа налево. Черепица на ребрах укладывается снизу вверх. Места стыка ребер с коньком заделывают цементным раствором или кровельной розеткой из оцинкованной стали. Крепят коньковую черепицу к обрешетке проволокой и укладывают на известковом растворе.

Ендовы и разжелобки черепичной крыши закрывают картинами из оцинкованной стали.

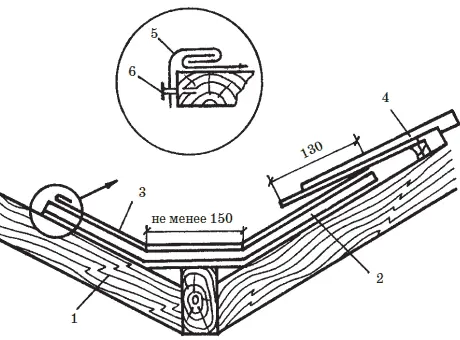

Рис. 56. Покрытие разжелобка черепичной кровли: 1 – стропильная доска; 2 – дощатое основание разжелобка; 3 – полоса оцинкованной стали; 4 – черепица; 5 – кляммера; 6 – гвоздь

Примыкания черепичной кровли к вертикальной стене закрывают фартуком из оцинкованной стали, который крепят кляммерами к основанию под крайними черепицами и прибивают гвоздями к заклодному бруску.

На черепичной кровле вокруг трубы делают так называемую «выдру» из цементно-песчаного раствора. Это одно из самых уязвимых мест такой кровли, т. к. плохой по качеству раствор или плохое качество его укладки со временем может растрескаться и дать течь. Поэтому на выполнение этого элемента необходимо обращать особое внимание ( рис. 57 ).

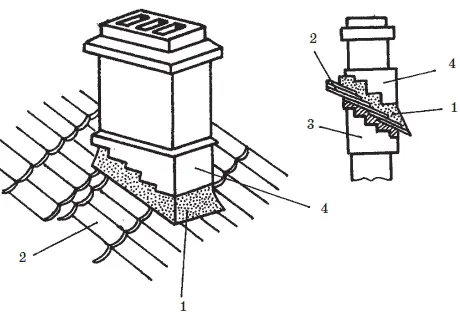

Рис. 57. Черепичная кровля. Устройство воротника дымовой трубы: 1 – воротник из раствора; 2 – черепица; 3 – нижнее утолщение ствола; 4 – верхнее утолщение ствола

Черепичное покрытие должно плотно лежать на обрешетке вокруг ствола дымовой трубы. Щель между стволом и кровлей выкладывается подворотничками из оцинкованной стали. Затем ее заполняют цементно-песчаным раствором таким образом, чтобы вокруг трубы образовался воротник 1, выступающий над кровлей. Нижняя часть воротника расширена и плотно лежит на черепичной кровле 2, а верхняя часть точно облегает ствол дымовой трубы 3. Для лучшего отвода воды на воротнике со стороны конька устраивают выступ с двумя наклонными плоскостями.

При выполнении кровельных работ, чтобы не повредить уже уложенную кровлю из черепицы, используют постоянные мостики, т. е. настил из досок ( рис. 58 ). В дальнейшем эти мостики будут служить и при эксплуатации кровли – для ремонта крыши, а также они обеспечат доступ к дымовой трубе или слуховому окну. Их устраивают от выхода на крышу к дымовой трубе и вдоль конька и карнизов.

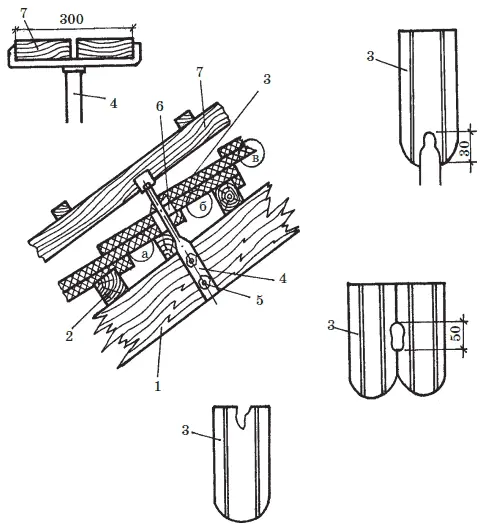

Рис. 58. Устройство ходового мостика на черепичной кровле: 1 – стропильная нога; 2 – брусок обрешетки; 3 – плоская черепица; 4 – штырь; 5 – болт; 6 – раствор; 7 – ходовой мостик

Мостик 7 крепится штырями 4 непосредственно к обрешетке 2 вдоль или поперек стропил 1. Штыри устанавливают в стыках смежных черепиц 3. Все черепицы вокруг штыря дополнительно крепятся гвоздями. Мостик устанавливается на уже готовой части кровли: для этого в местах его крепления снимают и окалывают черепицы, после чего крепят мостик к обрешетке, черепицы прибивают на место, а отверстия заделывают цементным раствором 6.

Кровли из металлочерепицы и профилированного настила изготавливаются из специальных профилей горячеоцинкованной стали толщиной 0,5–0,7 мм с многослойным покрытием цветным пластиком. Такое покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и температур (от -50 °C до +120 °C) и обеспечивает срок эксплуатации не менее 30 лет. Конструкции легкие (4,5–5,0 кг/м 2) монтируются на обрешетке крепежными винтами-саморезами с герметизирующими прокладками в шляпке и для монтажа не требуют практически никакого тяжелого оборудования ( рис. 59 ). При этом фирмы предоставляют большой выбор дополнительных материалов таких, как планки (коньковые, торцевые, карнизные, для внутренних швов и др.), уплотнения, покрытые слоем пластика того же цвета, что и кровельные листы, водосточные системы, лестницы и многое другое ( рис. 60 ).

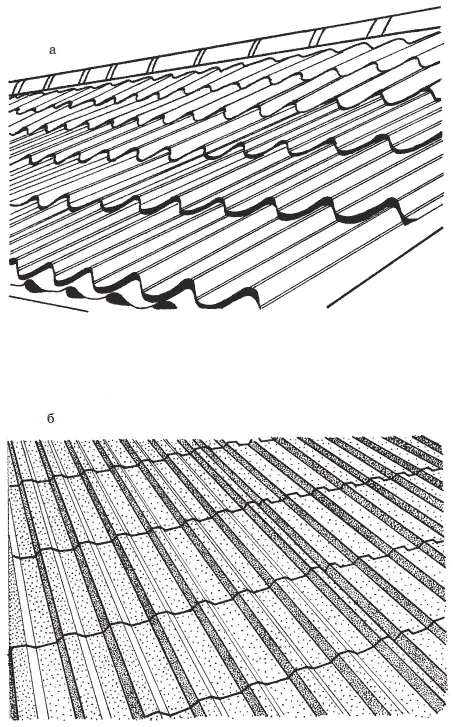

Рис. 59. Фрагменты кровли из металлочерепицы и профнастила: а – металлочерепица; б – профнастил

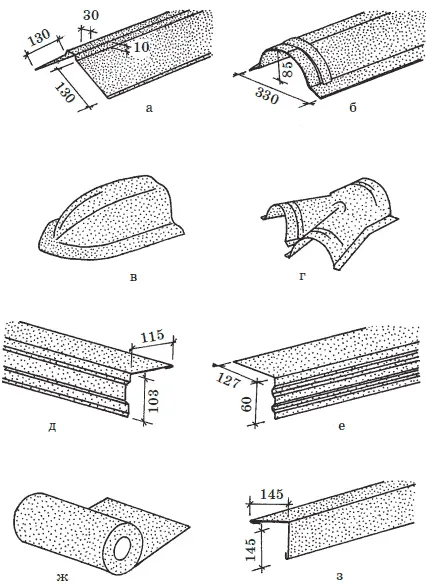

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила: а – планка конька на все типы профиля, длина 2000 мм; б – планка конька полукруглая, длина 2000 мм (на типы Монтеррей и Элмт); в – конец на коньковую планку для шатровой крыши; г – планка формы «Y» для конька шатровой крыши; д – торцовая планка, длина 2000 мм, на все виды профиля; е – карнизная планка, длина 2000 мм, на все типы профиля; ж – гладкий лист для внутренних швов и стыков, на все типы профиля; з – планка для наружных углов, длина 2000 мм, на все типы профиля
