Валентина Назарова - Современные работы по постройке крыши и настилу кровли

Отдельные кровельные листы прямоугольной формы со стандартными размерами – 1420x710 мм, перед укладкой на основание кровли соединяют между собой лежачими фальцами в рядовые полосы, состоящие из двух и более листов. Фальц или фальцевое соединение – это вид шва, образующегося при соединении листов стальной кровли. Кровельные листы с лежачими фальцевыми соединениями называют картинами. В каждую картину может быть соединено два и более листов ( рис. 42 ).

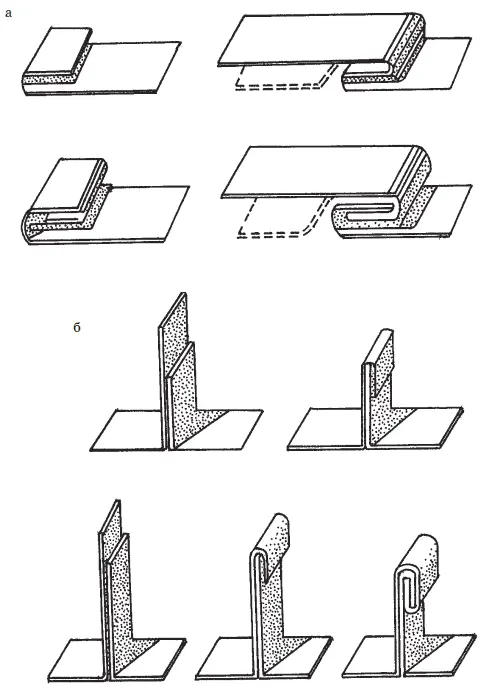

Рис. 42. Соединение стальных кровельных листов лежачими фальцами: а – последовательность выполнения одинарного и двойного лежачих фальцев; б – последовательность выполнения одинарного и двойного стоячих фальцев

Фальцевые соединения делятся на лежачие, стоячие и угловые – по внешнему виду, а также на одинарные и двойные – по степени их уплотнения. Угловые фальцы делятся на простые и комбинированные.

Технологический процесс формирования одинарного лежачего фальца состоит из следующих операций. Лист с отогнутыми углами укладывают на верстак; отгибают всю кромку на 90°; подготавливают кромку к сваливанию и сваливают ее на плоскость. Затем соединяют листы фальцем и уплотняют соединение, после чего подсекают фальц.

При формировании карнизного свеса верхняя часть этой картины подобна верхней части рядовой картины: она имеет отгиб кверху для лежачего фальца, соединяющего ее с другой картиной ската. Нижняя часть карнизного свеса снабжена капельником (отворотной губой для свеса). Капельник делают следующим образом ( рис. 43 ): на расстоянии 120 мм от торцового края листа размечают линию отгиба. По этой линии с обеих сторон картины делают надрезы длиной 40 мм правый и 25 мм левый, чтобы, во-первых, облегчить отгиб капельника и, во-вторых, сделать соединение капельников карнизного свеса более прочным. Далее отгибают вниз кромку на 15 мм ( рис. 43, а ). Перевернуть лист кверху отгибом и свалив кромку на плоскость ( рис. 43, б ), следует сдвинуть лист таким образом, чтобы кромка свешивалась с верстака на 20 мм, после чего ее отгибают вниз под прямым углом ( рис. 43, в ). Лист переворачивают и отгибают вниз кромку высотой 40 мм ( рис. 43, г ). В последний раз картину переворачивают и сваливают капельник на плоскость ( рис. 43, д ).

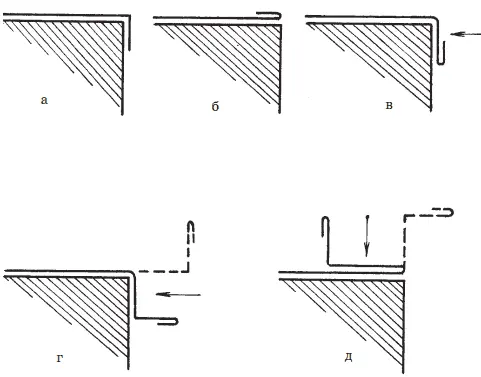

Рис. 43. Технологическая схема изготовления капельника картины покрытия карнизного свеса

Капельник может быть с одинарным или двойным отгибом. Двойной капельник делает карнизный свес более прочным и лучше отводит воду.

Так получают карнизные свесы и картины рядового покрытия ( рис. 44 ).

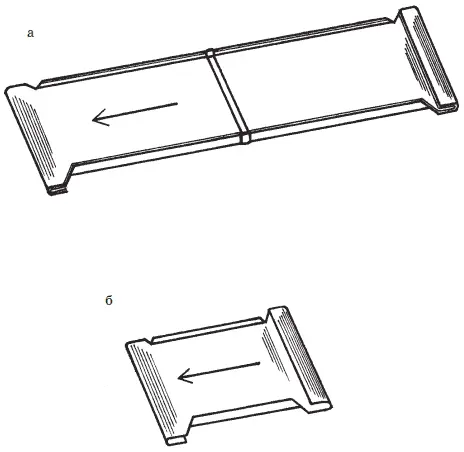

Рис. 44. Картины рядового покрытия и карнизного свеса: а – рядовое покрытие; б – карнизные свесы

Двойными лежачими фальцами соединяют кровельные листы, предназначенные для изготовления карнизных свесов, надстенных желобов и разжелобков, а также рядовых покрытий на крышах монументальных зданий. Большое внимание при этом необходимо уделять качеству фальцевого соединения кровельных листов. Особенно тщательно следует загибать кромки по разметке, чтобы соединенные между собой листы образовали ровную рядовую полосу. Для этого при помощи киянки сначала загибают кромку листа на углах. Эти загибы используют в качестве маяков, удерживающих лист от смещения при дальнейшем отгибе всей кромки.

После этого лист переворачивают и сваливают кромку на его плоскость, оставляя между кромкой и листом зазор 3 мм. В такой же последовательности выполняют все операции и на втором листе, затем листы соединяют друг с другом загнутыми кромками и уплотняют фальц киянкой. Полученное фальцевое соединение не будет раздвигаться, если с одной стороны кровельный лист осадить вдоль фальца при помощи металлической планки и молотка.

При массовой заготовке картин одинарные фальцы для соединения кровельных листов формируют на фальцезагибочных станках.

Подготовка и последовательность выполнения одинарных и двойных лежачих и стоячих фальцев показана на рис. 42.

При монтаже металлического кровельного покрытия картины начинают укладывать в рядовую полосу с нижней части кровельного ската. Последующие картины укладывают таким образом, чтобы одинарное фальцевое соединение между ними можно было выполнить с учетом направления стока воды. Нижняя картина соединяется с верхней одинарным лежачим фальцем. Фальц располагают на обрешеточной доске ( рис. 45 ).

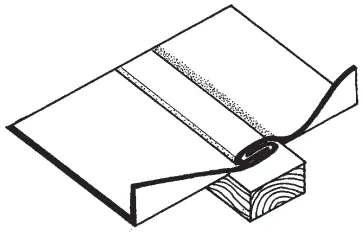

Рис. 45. Соединение картин кровельного покрытия одинарным лежачим фальцем, расположенным на обрешетке

Рядовые полосы крепят к обрешетке с помощью кляммер, изготовляемых из кровельной листовой стали. Кляммеры устанавливают между рядовыми полосами – по две на один кровельный лист. Нижнюю часть кляммер крепят к обрешетке гвоздем, а верхнюю заделывают в гребень стоячего фальца ( рис. 46 ).

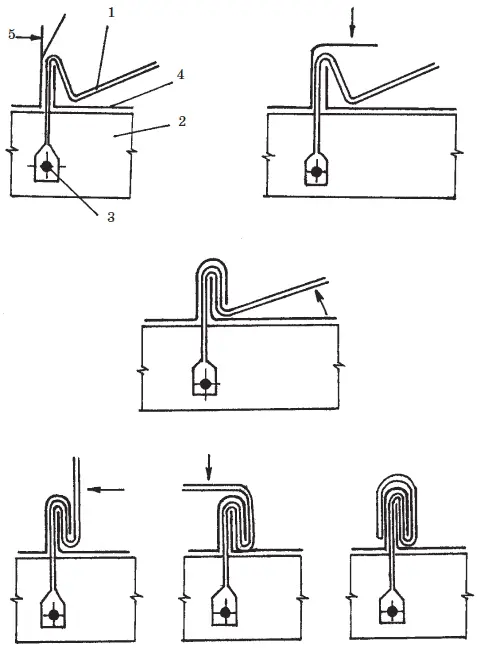

Рис. 46. Заделка кляммеры в одинарный стоячий фальц: 1 – плоская кляммера; 2 – брусок обрешетки; 3 – гвоздь; 4 – лист с малым отгибом; 5 – лист с большим отгибом

После установки кляммер собранную из картин рядовую полосу придвигают вплотную к уложенной и прифальцованной рядовой полосе. Соединение полос стоячим фальцем кровельщик начинает от конька кровли, двигаясь вниз по направлению к карнизу.

Рядовые полосы соединяют одинарными стоячими фальцами при помощи двух молотков – большого и малого. Большой молоток используется в качестве передвижного упора, а малых – для подгиба и уплотнения кромки.

При устройстве металлических кровельных покрытий иногда необходимо получить угловые фальцевые соединения, например, при изготовлении колпаков и зонтов дымовых труб, при покрытии парапетов, брандмауэров и др. Последовательность операции при формировании таких соединений показаны на рис. 47. На кровельных листах, предназначенных для углового соединения, отгибают кромки на 90°, после чего на одном из них сваливают кромку на поверхность, оставляя между ними небольшой зазор.

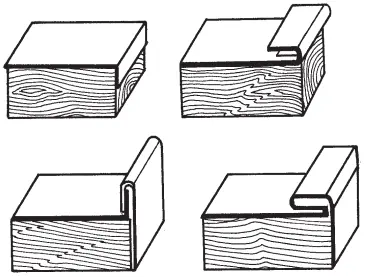

Рис. 47. Установка кляммер и их крепление к обрешетке
