• противокоррозионной защиты оборудования и сооружений;

• изоляции подвалов, балконов, санузлов и других объектов строительства.

Расход мастики при устройстве кровель в новом строительстве составляет 6 кг/м 2, при ремонте и гидроизоляции – 4 кг/м 2.

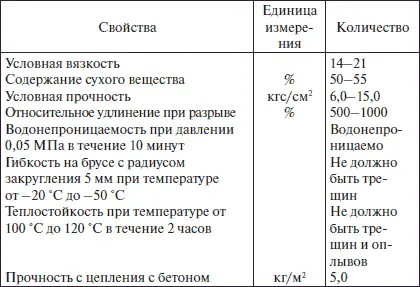

По своим физико-механическим и эксплуатационным свойствам покрытия из мастики удовлетворяют основные нормативные требования, изложенные в табл. 10.

Плиточные кровельные покрытия, производимые в Финляндии АО Катепал, ведущим изготовителем битумных кровельных покрытий, и др. в настоящее время находят широкое применение и в России. Это плитки типа Plano Natur, Plano Tema, Plano Nova, Rocky и Katepal.

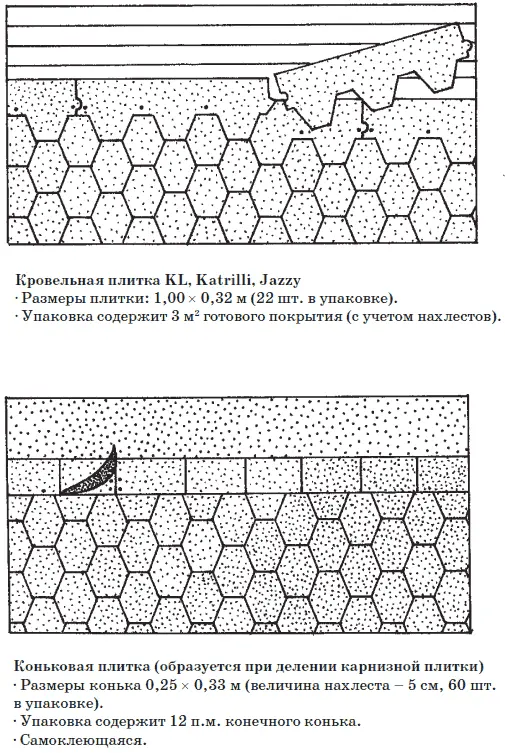

Все плитки требуют для устройства кровли сплошного гладкого основания. Крепление плиток Plano Tatur, Plano Tema и Plano Nova ( табл. 11 ) могут быть на мастиках или оцинкованными кровельными гвоздями 2,8x25 и 2,8x35 мм, в продажу плитки поступают большой цветовой гаммы рулонами размером 3 м 2; имеются коньковые, карнизные плитки и ендовы. Плитки Rocky и Katepal ( рис. 34 и 35 ) имеют размеры листов 1,0x0,32 по 22 листа в упаковке на площадь покрытия 3 м 2и имеют для крепления к основанию сплошной клейкий слой и абсолютно герметичны.

Рис. 34. Самонаклеивающиеся кровельные плитки «Rocky»

Рис. 35. Самонаклеивающиеся кровельные плитки «Katepal»

Минимальный уклон для плиточной кровли 1:5 (около 12°), при уклоне меньше 1:3 (около 18°) под плитку необходимо давать специальный подкладочный ковер К-EL 50/2200. Этот же ковер укладывается по всей длине ендов крыши и на боковых карнизах независимо от уклона скатов. Кроме того места соединения торцевых карнизов, окружения труб, ендовы и швы подкладочного ковра уплотняются герметизирующим клеем Катепал К-36.

Кровля из гонта выполняется по обрешетке из брусков 50х50 мм, расстояние между обрешетинами зависит от длины гонтовых дощечек и количества слоев кровельного покрытия.

Совет

Двухслойную кровлю устраивают для хозяйственных построек, а трехслойную – для малоэтажных жилых домов. Причем в двухслойной кровле гонтовые дощечки укладываются внахлест на 1/ 2длины гонта, а в трехслойной – на 2/ 3длины.

Каждая дощечка прибивается к обрешетке одним гвоздем, но из-за многослойности кровельного покрытия головка гвоздя оказывается скрыта дощечкой верхнего ряда.

Укладка ведется снизу вверх (от карниза к коньку) и справа налево. Каждая гонтовая дощечка имеет с левого бока шпунтовую канавку, в которую вставляется заостренное ребро соседней дощечки. Все заостренные ребра гонта должны быть направлены в одну сторону. Прикарнизные и приконьковые ряды выкладываются укороченными дощечками. В ряду гонт стелется вразбежку, то есть в виде зигзагообразного рисунка, когда стык между дощечками нижнего ряда совпадает с серединой гонтовой дощечки верхнего ряда. Чтобы обеспечить такой способ укладки, заранее заготавливаются половинчатые дощечки, с которых начинают укладку каждого четного ряда.

Внимание!

Во избежание загнивания гонтовой кровли все шпунтовые канавки смазывают противогнилостной мастикой или обрабатывают древесным антисептиком.

Конек покрывают двумя обтесанными досками поверх основного кровельного покрытия. Ребра отделывают гонтовыми дощечками, обуженными со стороны острой кромки на 1/ 4– 1/ 3ширины; причем ряд, начатый на одном скате, продолжают и на смежном скате с переходом через ребро. Для более плотной укладки реберный брусок закругляют. Гонт выкладывают веером с использованием вставных рядов (через каждые 2–3 ряда).

Для покрытия разжелобков и ендов также понадобятся вставные ряды (через каждые три ряда), гонтовые дощечки в которых выкладывают веерообразно. Для разжелобковых покрытий используют дощечки традиционной и трапециевидной формы.

Совет

Воротник дымовой трубы выполняется из стальных фартуков подобно воротнику драночной кровли. Единственное отличие – в том, что боковые фартуки воротника крепятся не поверх рядового покрытия, а под него ( рис. 36 ).

Рис. 36. Кровля из гонта. Устройство воротника дымовой трубы: 1 – гонтовая дощечка; 2 – воротник из кровельной стали; 3 – скоба для крепления напуска над продольным краем воротника

Кровля из драни и стружки выполняется по разреженной деревянной обрешетке из брусков сечением 50х50 мм или жердей толщиной 60–70 мм обтесанных на два канта. Шаг между обрешетинами зависит от количества слоев кровельного покрытия (а древесная кровля – это всегда многослойное покрытие) ( табл. 13 ).

Обрешетины крепятся гвоздем при каждом пересечении со стропильной ногой.

Прикарнизная обрешетина под драночную кровлю должна быть выше остальных на 8-10 мм. Высоту бруска увеличивают уравнительной планкой.

Кровельные работы на скате ( рис. 37 и 38 ) ведутся снизу вверх и справа налево одновременно в 3–4 рядах. Для удобства запас стружки или дранки находится в возке кровельщика. Прикарнизный и приконьковый ряды выкладываются из укороченных пластинок. Все остальные штучные материалы основного покрытия должны быть полномерными. Дрань укладывается ворсистой стороной вверх с направлением ворса по стоку воды.

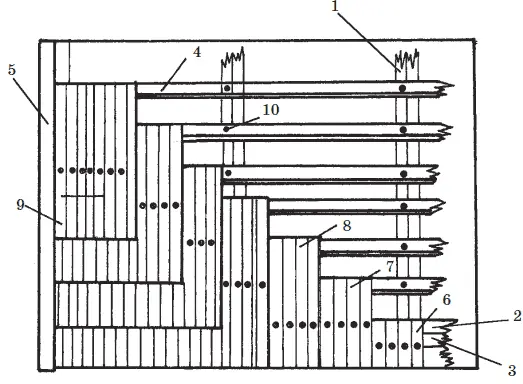

Рис. 37. Четырехслойное покрытие крыши дранью: 1 – стропильная нога; 2 – карнизный настил; 3 – выравнивающая планка; 4 – брусок обрешетки; 5 – ветровая доска; 6 – укороченная драница (1/4 полной длины); 7 – укороченная драница (1/2 полной длины); 8 – укороченная драница (3/4 полной длины); 9 – полномерная драница; 10 – гвоздь
