Рис. 38. Четырехслойное покрытие крыши стружкой: 1 – стропильная нога; 2 – брусок обрешетки; 3 – выравнивающая планка; 4 – ветровая доска; 5 —укороченная стружка (дранка); 6 – полномерная стружка (дранка); 7 – гвоздь

Трехслойную кровлю устраивают для хозяйственных и временных строений, при устройстве которых вышележащие кровельные ряды из драни или стружки перекрывают нижележащие на 2/ 3длины полномерной пластинки. Для жилых зданий рекомендуется четыре и пять слоев кровли. При четырехслойном покрытии ряды перекрывают друг друга на 3/ 4длины кровельных пластинок, а при пятислойном – на 4/ 5длины.

Прикарнизные и приконьковые ряды выкладываются в несколько слоев строго по нижнему обрезу карниза или верхнему обрезу конька.

На заметку

Каждая дранка (стружка) прибивается к обрешетке одним кровельным гвоздем, но так как слоев образуется сразу несколько, то в результате каждая отдельная пластинка оказывается закрепленной несколькими гвоздями. При этом головки гвоздей скрыты вышерасположенными слоями.

Ендовы и разжелобки из деревянных кровельных материалов очень трудоемки, поэтому их лучше покрыть кровельной сталью.

Конек крыши ( рис. 39 ) выполняют из двух строганых досок 4, которые укладывают на готовое покрытие из драни или стружки и прибивают к коньковому брусу 3 и к обрешетке 2. Сверху брусок затесывают, чтобы его стороны соответствовали уклону кровли.

Рис. 39. Возведение конька крыши: 1 – стропильная нога; 2 – обрешетка; 3 – коньковый брус; 4 – строганые доски; 5, 6, 7 – дрань; 8 – доска

Ребра крыши при драночной кровле покрывают так же, как и конек. Воротник дымовой трубы ( рис. 40 ) собирают из стальных фартуков 2, 3 и 4. Причем до его крепления на скате выкладывают драницы (стружки) 5 таким образом, чтобы сначала укладка была закончена снизу и с одного бока от ствола трубы, а затем – с другого бока. В последнюю очередь выкладывают один кровельный ряд за трубой. Горизонтальные отвороты воротника крепят поверх кровли и обрешетки шурупами 6 или гвоздями через каждый 200–300 мм. Между собой фартуки крепятся фальцевыми соединениями с предварительной промазкой кромок суриковой замазкой. Скат за трубой покрывают поверх воротникового отворота с нахлестом в 150 мм.

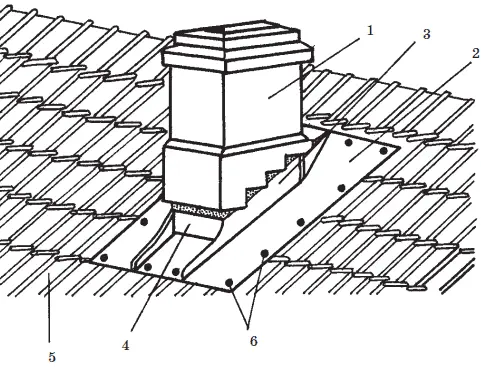

Рис. 40. Кровля из драни. Устройство воротника дымовой трубы: 1 – дымовая труба; 2 – верхний фартук; 3 – боковой фартук; 4 – нижний фартук; 5 – драницы; 6 – шуруп

Основанием для тесовой кровли служит обрешетка из брусков сечением 60x60 мм или жердей диаметром 80 мм, обтесанных в два канта. Бруски кладутся на стропила с шагом 600–800 мм ( рис. 41 ).

Рис. 41. Способы устройства тесовой кровли: 1 – доска нижнего слоя; 2 – доска верхнего слоя; 3 – желобок для стока воды; 4 – гвоздь; 5 – вкладыш; 6 – коньковая доска; 7 – полоса из кровельной стали шириной 100 мм; 8 – рубероидная лента; 9 – коньковый дощатый настил; 10 – брусок обрешетки

Для тесовой кровли берут доски толщиной 20–25 мм из древесины хвойных пород. Укладывают их в два слоя: доски нижнего слоя кладут сердцевиной вниз и прибивают к обрешетке одним гвоздем; доски верхнего слоя стелят на нижние так, чтобы получился половинный закрой. Сердцевина верхних досок должна быть обращена кверху. Их прибивают к обрешетке двумя гвоздями в каждом пересечении. Доски верхнего слоя должны быть остроганы со всех сторон, а доски нижнего слоя снизу не острагиваются. Для стока воды вдоль кромок каждой доски делают желобки.

Существует два способа укладки досок при устройстве тесовой кровли: поперечный (поперек ската) и продольный (вдоль ската). Продольная кладка более практично и широко используется.

В продольном направлении доски могут быть уложены:

• впритык в два слоя, при этом стык между досками верхнего слоя приходится на середину доски нижнего слоя;

• в один слой с образованием нащельников, при этом нижний слой делается сплошным, а верхние доски перекрывают кромки нижнего слоя на 4050 мм;

• доски нижнего слоя укладываются с зазорами, а верхнего – перекрывают их кромки не менее, чем на 50 мм.

Верхние доски крепят к обрешетке двумя гвоздями в месте каждого пересечения.

Поперечный способ укладки досок допускается для временных построек, при этом не требуется обрешетки. Верхние доски перекрывают нижние на 40–50 мм. Каждое пересечение досок со стропилами фиксируется одним гвоздем.

Кровли из листовой стали делают как правило на крышах со сложной геометрией. Из листов кровельной стали независимо от типа покрытия выполняются карнизные свесы, разжелобки, ендовы, надстенные желоба, водосточные трубы, различные фартуки и т. п.

До начала кровельных работ необходимо листы кровельной стали с двух сторон тщательно осмотреть и отсортировать. Ржавчину очищают стальными щетками. Выпуклости (хлопушки) выравнивают металлическим или деревянным молотком. Искривления листов, появившиеся при их транспортировке и хранении выправляют деревянным молотком-киянкой на металлической плите толщиной 12–20 мм. Нестандартные листы откладывают для изготовления мелких деталей, фартуков, водосточных труб и др. изделий. Затем приступают к разметке, обрезке, огрунтовке и соединению листов в картины.

Совет

Для изготовления одинаковых деталей применяют шаблоны (выкройки), которые кладутся на лист, прижимаются и очерчиваются по контуру. Для разметки кровельной стали существуют различные специальные инструменты: чертилка, рейсмус, металлический угольник, кернер, кронциркуль, нутромер, разметочный циркуль, линейка длиной 50-100 см, рулетка длиной 1, 2, 10 и 20 м.

После очистки листов стали от ржавчины их огрунтовывают, чтобы избежать в дальнейшем коррозии. Для огрунтовки листы с двух сторон протираются ветошью, смоченной натуральной олифой. Для того, чтобы избежать пропусков в огрунтовке, олифа слегка подкрашивается суриком и такие пропуски сразу обнаруживаются. Для этого на 1 кг олифы берется 0,1 кг тертого сурика. Огрунтованные листы в течение 24 часов выдерживаются в проветриваемом помещении до их полного высыхания, после чего могут использоваться для кровельных работ.
