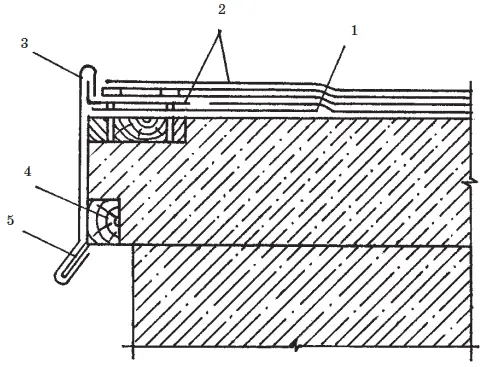

Рис. 27. Рулонные кровли. Покрытие фронтонного свеса: 1 – дополнительное рулонное покрытие; 2 – рулонный ковер; 3 – фартук из кровельной стали; 4 – рейка; 5 – кляммер

Так как разжелобки и ендовы имеют наименьший уклон, то их покрывают в 4 или даже 5 слоев рулонного ковра, из которых три дополнительных слоя наклеиваются сразу же один за другим. Смежные полотнища в слое перекрывают друг друга на 100 мм (по направлению стока воды). Верхние слои наклеиваются чередуясь со скатными полотнищами.

Совет

Если примыкающий скат имеет уклон более 15 %, то в разжелобке три слоя наклеивают один за другим, сопряженные в вилку на откосе разжелобка. Если уклон примыкающего ската менее 15 %, то слои сопрягаются на самом скате ( рис. 28 ).

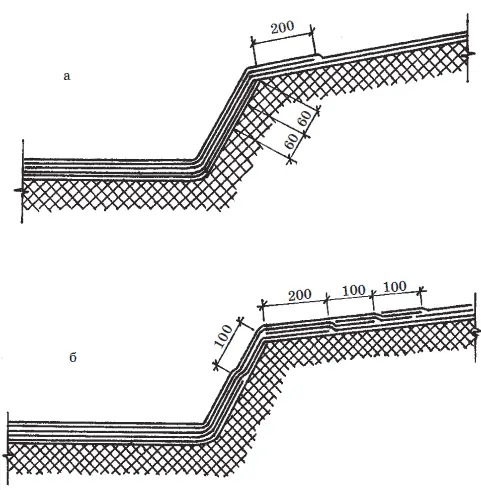

Рис. 28. Рулонные кровли. Покрытие ендов и разжелобков: а, б – ендовы и разжелобки с соединением дополнительных слоев на откосе и на скате

Узкие ендовы, до 600 мм шириной, обклеивают длинными кусками, а широкие (более 600 мм) – кусками произвольной длины, уложенными поперек ендовы.

Наносят мастику и ведут наклейку полотнищ по направлению от водоприемной воронки к водоразделу.

Конек крыши с уклоном менее 15 % оклеивают полотнищами, уложенными перпендикулярно стоку воды; конец крыши с уклоном более 15 % – параллельно стоку.

При первом способе покрытия конька ( рис. 29а ) нижний слой рулонного ковра составляют наклеенные встык на коньке два полотнища 6. Второй слой – внутреннее коньковое полотнище 3 шириной 400 мм. Третий слой – вновь два полотнища 6, приклеенные встык. Четвертый слой – второе коньковое полотнище 4 шириной 500 мм. Пятый слой – два наружных рулонных полотнища 6, уложенные встык. Последний слой – верхнее коньковое полотнище 5 шириной 600 мм.

При втором способе покрытия конька все внутренние и наружные слои наклеиваются перпендикулярно коньку с перепусканием каждого через конек на 200 мм (во внутренних слоях) и на 250 мм в наружных слоях ( рис. 29б ).

Рис. 29. Рулонные кровли. Покрытие конька крыши: а – при уклоне до 15 %; б – при уклоне более 15 %: 1 – рулонный ковер; 2 – фартук из кровельной стали; 3 – первое внутреннее коньковое полотнище; 4 – второе внутреннее коньковое полотнище; 5 – верхнее коньковое полотнище; 6 – полотнища у конька; 7 – жесткий утеплитель; 8 – перепускаемый конец рулонного ковра

Примыкание рулонного ковра к вертикальным стенам выполняется двумя способами:

Внахлестку (рис. 30 ). Рулонные полотнища наклеивают таким образом, чтобы они заканчивались на переходной наклонной плоскости 3. Сверху на готовый кровельный ковер 5 и вертикальную стену 2 наклеивают «полотнища примыкания» 6. Концы «полотнищ примыкания» крепятся толевыми гвоздями к заранее укрепленной антисептированной деревянной рейке. Верхнюю часть полотнищ закрывают фартуком из кровельной стали 9.

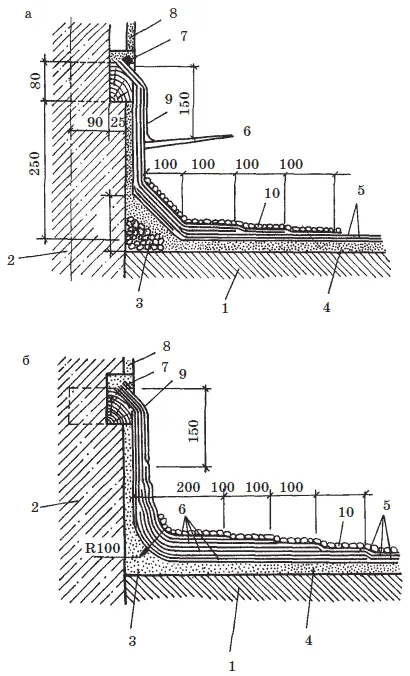

Рис. 30. Примыкание рулонного ковра к вертикальным стенам с соединением полотнищ внахлестку и в вилку: а – соединение полотнищ внахлестку; б – соединение полотнищ в вилку: 1 – основание крыши; 2 – стена; 3 – переходная плоскость; 4 —слой бетона; 5 – рулонный ковер; 6 – полотнища примыкания; 7 – гвозди; 8 – деревянная рейка; 9 – металлический фартук

В вилку (рис. 30 б ). Полотнища рулонного ковра 5 и «полотнища примыкания» 6 приклеиваются на основание крыши 1 и стены 2 поочередно. Верхние концы полотнищ также крепят гвоздями 7 к деревянной рейке 8 и закрывают металлическим фартуком 9.

И в том, и в другом случае перед наклейкой полотнища складывают пополам и изгибом укладывают вдоль линии примыкания. Мастику наносят сначала на одну отогнутую половину, а затем – на другую. Кромки полотнищ прошпаклевывают выдавленной с боков мастикой.

Сопряжения рулонного ковра с вытяжными канализационными стояками, телевизионными антеннами и другими трубами производят, устраивая наклонные бортики вокруг трубы или стойки. В этом случае верхний край ковра прикрывают металлическим фартуком, который крепят к трубе стяжным хомутом ( рис. 31 ).

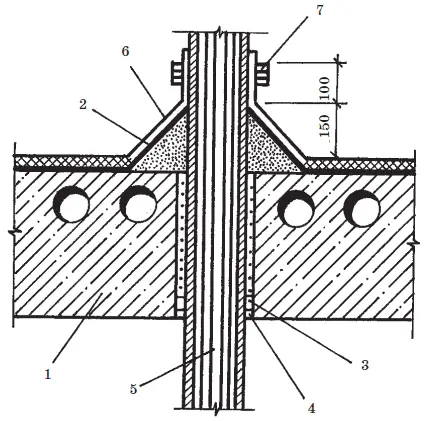

Рис. 31. Сопряжение рулонного ковра с вытяжными стояками и трубами: 1 – несущая панель; 2 – кровельное покрытие; 3 – заделка раствором; 4 – паропроницаемый слой; 5 – стойка; 6 – металлический фартук; 7 – стоячий хомут

Мягкая кровля может быть выполнена и без рулонных материалов, а лишь с использованием мастики как самостоятельного кровельного материала. Мастичная кровля значительно дешевле рулонных, так как работы по ее устройству более механизированы, что дает возможность снизить затраты труда в 5-10 раз.

На заметку

Мастичная кровля имеет один существенный плюс: на ней нет швов, но есть и один существенный минус: при производстве работ необходимо обеспечить примерно одинаковую толщину мастичного покрытия на всей поверхности, за исключением разжелобков, примыканий, конька и ребер, о чем будет идти речь дальше.

По конструкциям мастичные кровли классифицируются на неармированные, армированные и комбинированные. Мастичные кровли, как и рулонные, состоят из нескольких слоев, первый из которых наносится способом распыления горячей мастики на подготовленное основание, образуя на нем водонепроницаемую пленку.

Неармированные мастичные кровли представляют собой литой гидроизоляционный ковер, образованный способом напыления слоя битумно-латексной эмульсии ЭГИК и защитного слоя горячей мастики толщиной 10 мм, в которую втапливают мелкий гравий или минеральную крошку.

Армированные мастичные кровли представляют собой литой гидроизоляционный ковер, состоящий из трех или четырех слоев битумной или битумно-полимерной эмульсии, армированных стеклохолстом, стекловолокном или стеклосеткой и стекловойлоком.

• Стеклосетка – это тканная сетка из очень прочных стеклонитей с размером ячеек 4x4 мм;

• Стекловойлок – это полотнище из произвольно расположенных стекловолокон. Оба материала характеризуются большой механической прочностью, поэтому их принято использовать в качестве армирующих прокладок.
