Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

Рис. 73

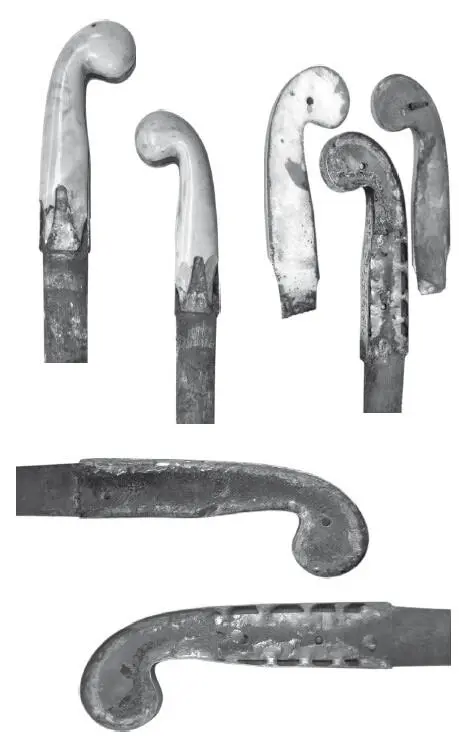

Поначалу я решил восполнить сколы вклейкой фрагментов из слоновой же кости с последующей обточкой, и даже начал работать в этом направлении (рис. 74).

Рис. 74

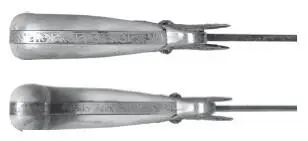

Однако, поглядев на первые результаты и представив перспективу, быстро понял, что ничего доброго таким образом не достичь. Выбора не оставалось: пришлось двинуться путем имитации на основе эпоксидного клея с наполнителем. Но это легко сказать, а на деле предстоял длительный подбор пигментов [14], чтобы попасть точно в тон и цвет старой кости, и целый ряд экспериментов. Также потребовалось сделать из оргстекла шаблон «усов» крестовины, назначение которого ясно из фото. Шаблон, смазанный по краю парафином, слегка «сажался» на место на липкий пчелиный воск (темные пятна, просвечивающие через оргстекло), а требующая восполнения пустота вокруг облеплялась густой эпоксидной массой с тщательно замешанными пигментами (рис. 75). По застывании последней, то есть на следующий день – механическая обработка, шлифовка, полировка и легкое косметическое тонирование излишне светлых новодельных участков морилкой, раствором марганцовки и т. п.

Рис. 75

Результат оказался на удивление хорошим: только специалист или опытный коллекционер при внимательном рассмотрении способен заметить инородные включения.

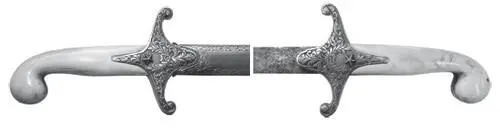

Единственные сомнения вызывает прочность эпоксидных закраин, тем более что это самые нагруженные участки, испытывающие в момент удара максимальную нагрузку. Остается радоваться, что участь данной сабли – висеть на ковре, а не блистать на поле брани (рис. 76 а).

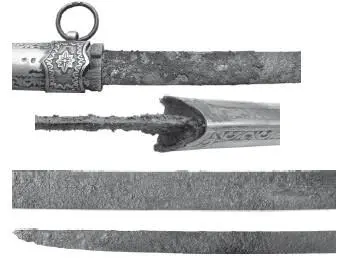

С точки зрения коррозии состояние клинка было ужасным (рис. 76 б). Хотя сравнительно рыхлый поверхностный слой ушел без особого сопротивления, под ним обнаружился сплошной «ковер» из разнокалиберных глубоких внедрений ржавчины, причем сильнее всего пострадала нижняя треть полосы, включая острие, так как именно здесь скапливалась погубившая саблю влага, а это, в свою очередь, указывает на то, что хранилась она в вертикальном положении.

Рис. 76

Разумеется, можно было использовать кислоту и удалить всю ржавчину без остатка, но при этом на ее месте остались бы раковины, и клинок приобрел бы вид бесформенной серебристой губки. Сие неприемлемо, а потому пришлось подвергнуть полосу сравнительно щадящей шлифовке, не затронувшей общих очертаний. Что из этого получилось, показано на цветной вклейке. Во всяком случае, перед нами нормальное оружие, хотя и малость рябое. Безусловно, сошлифовав и без того тонкий, невесомый клинок по миллиметру с каждой стороны, мы добрались бы в конце концов до нетронутого металла, а слегка протравив его поверхность, несомненно выявили бы узор, так как я абсолютно уверен, что здесь скрывается традиционный литой булат. Только что в этом случае осталось бы от сабли? Так, жестяная полоска, болтающаяся в ножнах.

Относительно невысокая твердость режущей кромки (надфиль ее «берет») ни о чем не говорит – булатные полосы далеко не всегда имели высочайшую закалочную твердость, но при этом умудрялись рубить другие клинки куда как лихо!

Рис. 77

И последнее: прибор сабли состоит из массивных деталей, на каждой из которых выбиты аккуратнейшие клейма (рис. 77). Спектральный анализ показал, что это сплав серебра с изрядным количеством золота. Вот такая вот сабелька (рис. 78).

Рис. 77

Общая длина с рукоятью 920 мм;

Длина без хвостовика 770 мм;

Толщина полосы у рукояти 4,5 мм;

Толщина полосы у острия 2,5 мм;

Ширина полосы у рукояти 23,5 мм;

Ширина полосы у острия 15 мм;

Прогиб (от острия до крестовины) 22 мм;

Общий вес клинка с рукоятью 600 г;

Центр тяжести 745 мм от крестовины;

Твердость лезвия 55 HRC.

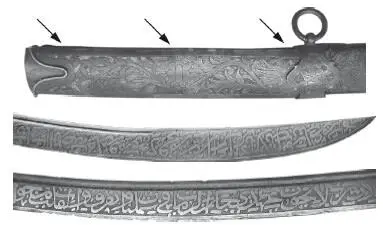

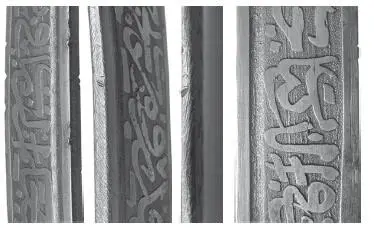

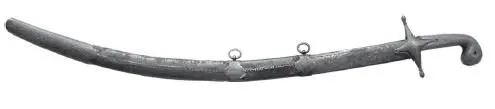

Здесь, в отличие от предыдущего случая, перед нами чисто турецкая сабля (рис. 79), где и рукоять, и клинок выдержаны в русле одной традиции. Из-за увеличения кривизны полосы от центра к острию для извлечения клинка из ножен верхний стакан имеет прорезь вдоль спинки, от устья до обоймицы (показано стрелками) – обычная особенность турецких сабель. Сам клинок по всей длине украшен арабской вязью, исполненной глубоким травлении (рис. 80). Весь прибор сделан из оксидированного в бурый цвет железа, в превосходной сохранности, с довольно грубой ручной резьбой в виде простого растительного орнамента.

Рис. 79

Совершенно очевидно, что мы видим реальное боевое оружие, побывавшее в самых настоящих схватках, о чем говорят материал прибора (железо) и многочисленные зазубрины, расположенные именно там, где полагается (рис. 81). А полагается боевым зазубринам и выбоинам находиться не где-нибудь, но обязательно в пределах передней (от острия) трети или половины клинка, которой, собственно, и рубятся, причем не только на лезвии, но и на спинке, так как правильная техника защиты саблей предполагает скользящие круговые отводы именно тыльной стороной полосы.

Рис. 80

Рис. 81

Что касается причины, потребовавшей реставрации, то она отчетливо видна на фото: вся верхняя часть ножен от обоймицы до стакана была когда-то и кем-то изуродована, отломана, потом криво приклеена на место и обернута первой попавшейся под руку кожей, сшитой грубыми стежками через край, как зашивают покойников в моргах. Да, собственно, после этого предмет и стал покойником (рис. 82)!
