Физические и химические свойства алюминия, из которого в основном изготавливают жилы проводов, осложняют выполнение надежного соединения. Алюминий обладает (по сравнению с медью) повышенной текучестью и высокой окисляемостью, при этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения нужно тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает некоторые трудности при соединении алюминиевых проводов.

У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.

Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство, алюминиевые провода нельзя опрессовывать в медные наконечники.

При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт, поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.

Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока.

Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом – оловом или припоем.

Соединение, ответвление медных проводов сечением до 10 мм 2рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм 2, а также многопроволочные с небольшими площадями сечений паяют по скрутке (рис. 13). Жилы с площадью сечения 6-10 мм 2соединяют бандажной пайкой (рис. 14 а), а многопроволочные провода – скруткой с предварительной расплеткой проволок (рис. 14 б). Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10–15 наружных диаметров соединяемых жил. Паяют свинцовооловянным припоем с использованием флюса на основе канифоли. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как эти вещества постепенно разрушают места пайки.

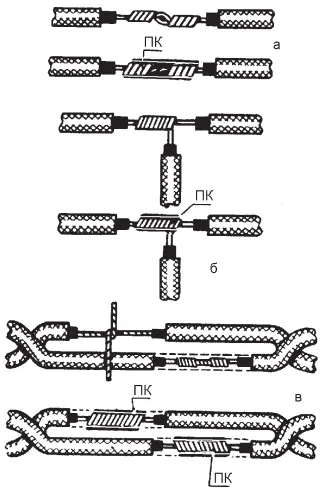

Рис. 13. Соединение скруткой с последующей пайкой: а – соединение проводов ПР и АПР; б – ответвление проводов ПР и АПР; в – соединение проводов ПРВД; ПК – место пайки

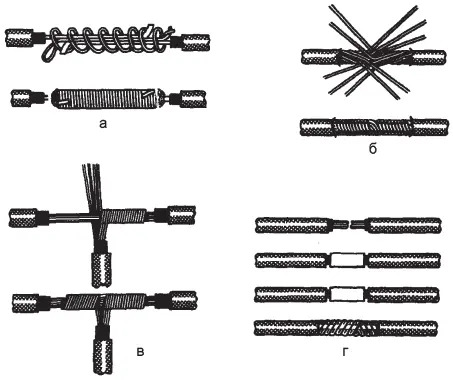

Рис. 14. Соединение и ответвление проводов: а – соединение однопроволочных бандажей пайкой; б – соединение многопроволочных проводов скруткой; в – ответвление многопроволочных проводов; г – соединение многопроволочных проводов опрессованием

Соединение опрессовыванием. Широко используют метод соединения медных проводов опрессовыванием (рис. 14 г). Концы проводов зачищают на 25–30 мм, затем обертывают медной фольгой и опрессовывают специальными клещами типа ПК.

Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем (рис. 15).

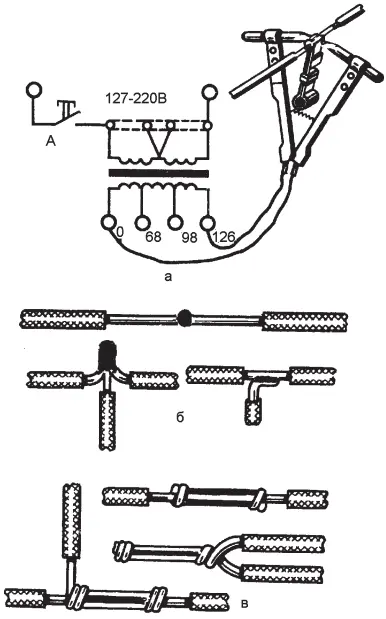

Рис. 15. Соединение проводов сваркой и пайкой: а – соединение однопроволочных алюминиевых проводов сваркой в гильзе; б – образцы сварок; в – соединение пайкой

Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.

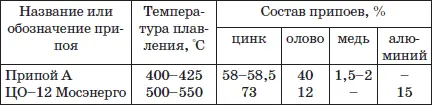

Для пайки алюминиевые провода скручивают (рис. 15 в), а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями, составы которых приведены в табл. 14.

Технология пайки алюминиевых проводов следующая:

• с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлестку двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил указана на рис. 16;

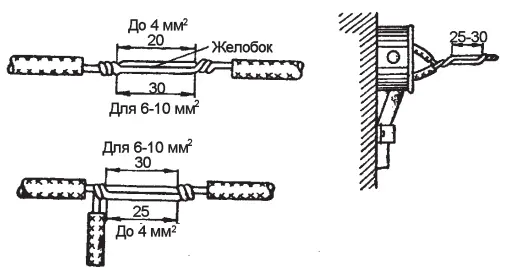

Рис. 16. Пайка однопроволочных жил

• соединенные скруткой провода нагреть пламенем газовой горелки и паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть (с нажимом) с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает облуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем облуживают и опаивают желобок с другой стороны соединения. Одновременно протереть и облудить припоем внешние поверхности и места скрутки жил соединяемого участка;

• места пайки соединяемых проводов подчистить, протереть тканью, смоченной бензином, покрыть влагонепроницаемым лаком и заизолировать изоляционной лентой.

Оконцевание проводов выполняют после их прокладки. Однопроволочные провода с площадью сечения до 10 мм 2и многопроволочные с площадью сечения до 2,5 мм 2присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт. Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид пестика (рис. 17 а) или колечка (рис. 17 б).

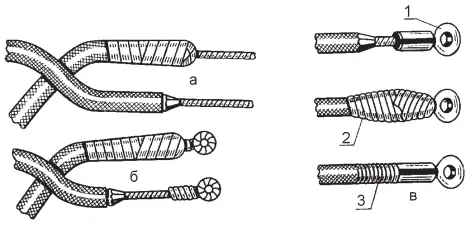

Рис. 17. Оконцевание проводов: а – пестиком; б – колечком; в – припайкой наконечника: 1 – наконечник; 2 и 3 – изоляционная лента или бандажная нить

Концы однопроволочных проводов сечением более 10 мм 2или многопроволочных сечением более 2,5 мм 2снабжают наконечниками (рис. 17 в), которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают.
