Одножильные изолированные провода разрешается прокладывать на роликах в сухих и влажных, отапливаемых и неотапливаемых помещениях, а также под навесами и в наружных электропроводках. Для каждой жилы следует устанавливать самостоятельный ряд роликов. Расстояние между рядами роликов – 35 мм, а между роликами вдоль трассы в соответствии с таблицей 11 .

Подготовленный провод привязывают к крайнему ролику, протягивают вдоль трассы, отмечают на нем места ответвлений. После этого провод снимают, присоединяют к нему ответвления, снова натягивают и окончательно привязывают к крайнему ролику с другой стороны. После этого провод подвязывают на промежуточных роликах. Технология подвязки провода изображена на рис. 5.

Провода привязывают мягкой отожженной проволокой с антикоррозийным покрытием. Диаметр проволоки для вязки проводов сечением 2,5 мм 2– не менее 0,6 мм. В местах вязки под провод накладывают два-три слоя изоляционной ленты.

Провода к роликам можно закреплять медными жилами остающихся обрезков проводов. Для крепления к промежуточным роликам можно использовать кольца, нарезанные из поливинилхлоридной трубки диаметром 40 мм, толщиной стенки 1,5–2 мм.

Ответвления проводов выполняют только на роликах. Пересечение ответвляемого провода с основной линией защищается изоляционной трубкой, надеваемой на ответвляемый провод (рис. 6).

Проходы через стены одножильными проводами выполняют так же, как и проводами ПРД, ПРВД. При этом каждую жилу прокладывают в отдельной трубе.

Места установки светильников, выключателей, штепсельных розеток размечают аналогично, как и при прокладке скрученными проводами.

Проводка плоскими проводами разрешается для существующих зданий, а также для вновь сооружаемых небольших жилых, дачных, садовых и коттеджных построек по неоштукатуренным деревянным стенам, потолкам и перегородкам на роликах и клицах.

Ролики и клицы укрепляют на поверхности шурупами по ранее описанной разметке.

Плоские провода крепят на роликах двумя способами:

1-й способ закрепления. После закрепления всех роликов провод разматывают из бухты, выпрямляют и отмеряют нужной длины. Затем делают продольный разрез по линии соприкосновения жил так, чтобы через получившееся отверстие могла пройти головка ролика. Провод надевают на головку крайнего ролика и закрепляют вязальной проволокой или тесьмой так же, как при монтаже электропроводок проводами ПРД, ПРВД. Далее провод натягивают до следующего промежуточного ролика; на проводе против ролика делают следующий продольный разрез по линии соприкосновения жил. Через получившееся отверстие пропускают головку ролика, далее таким же образом провод закрепляется на оставшихся роликах.

2- й способ закрепления плоского провода на роликах (аналогично закреплению провода на клицах) заключается в следующем:

• при установке ролика под шляпку шурупа подкладывают полоски листового металла шириной 15 мм и длиной 50–80 мм. Чаще всего применяют белую листовую жесть;

• после закрепления всего ряда роликов плоский провод кладут на шляпку шурупа с прокладкой из изоляционного материала шириной 17 мм;

• после укладки провода концы металлической и изоляционной пластины загибают замком (или закрепляют пряжкой). Провод натягивают до следующего ролика и закрепляют аналогичным образом (рис. 8 а).

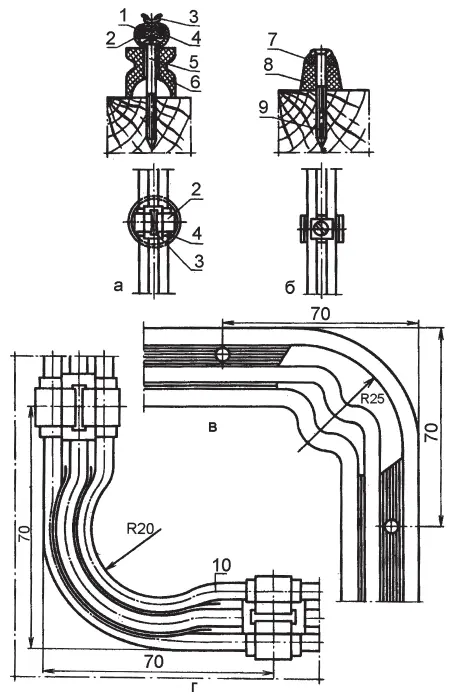

Рис. 8. Прокладка проводов на роликах, примеры изгиба проводов: а – провод АППВ на роликах; б – провода АППВ, АПН, АПР, АПРВ по деревянным основаниям на клицах; в – пример изгиба проводов марок АППВ и АППР; г – пример изгиба проводов марок АПВ, АПН и АПРВ на ребро: 1 – провод АППВ 2x6; 2 – полоска; 3 – пряжка; 4 – прокладка из электрокартона; 5, 9 – шурупы; 6 – ролик РП-2,5; 7 – провод АПР; 8 – клица; 10 – провод АПН 3x4

Прокладка плоских проводов марок АПН, АПР, АПВ, АПРВ на клицах. В этом случае плоский провод крепится к стене через клицу с помощью шурупа через отверстие в разделительной пленке между жилами. В этом случае необходимо под головку шурупа подкладывать электроизоляционную шайбу и при заворачивании шурупа проявлять осторожность и не повредить изоляцию провода (рис. 8 б).

При изгибах плоских двух– и трехжильных проводов на 90° разделительную пленку между жилами в месте изгиба вырезают, одну или две жилы отводят внутрь угла в виде полупетли (рис. 8 в). Двухжильный и трехжильный провод типа АПН при повороте трассы на 90° изгибают на ребро, предварительно разрезав разделительную пленку, при этом внутренняя жила в месте поворота частично накладывается на внешнюю (рис. 8 г). Одножильные провода марок АПН, АПВ и АПРВ изгибают радиусом 20 мм, когда площадь сечения до 10 мм 2, и радиусом 35 мм, если площадь сечения от 16 до 35 мм 2.

Крепление плоских проводов к бетонным и кирпичным основаниям. Плоские провода имеют светостойкую изоляцию, поэтому их можно применять в открытых электропроводках непосредственно по стенам, перегородкам и потолкам из несгораемых материалов, при этом плоские провода прикрепляют к бетонным и кирпичным основаниям при помощи стальной полоски (ленты) шириной 20–40 мм и толщиной 3–4 мм, которую прибивают к стене дюбель-гвоздями вдоль всей трассы проводки (рис. 9). Расстояние между соседними дюбель-гвоздями не более 1 м.

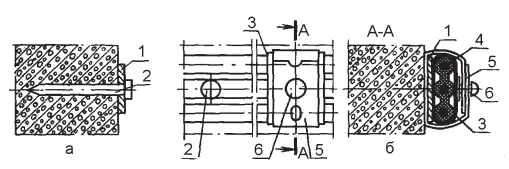

Рис. 9. Крепление проводов марок АПВ, АППВ, АПН, АПРВ к бетонным основаниям по пристреливаемой стальной полосе: а – крепление полосы дюбель-гвоздем; б – крепление провода: 1 – полоса; 2 – дюбель-гвоздь; 3 – прокладка из электрокартона; 4 – провод АПН 3×4; 5 – лента монтажная; 6 – монтажная кнопка

Провода к ленте крепят через каждые 30–40 см полосками шириной 10 мм из белой жести, оцинкованного или окрашенного стального листа или при помощи нормализованных монтажных перфорированных полос и пряжек. Провода под полосками должны быть защищены прокладками из электроизоляционного картона, выступающими на 1,5–2 мм с обеих сторон металлической полоски.

На рисунке 10 а показано крепление проводов марок АПВ, АППВ, АПН, АПРВ к бетонным и кирпичным основаниям по пристреливаемой проволоке, а на рисунке 10 б – при помощи пристреливаемых закрепов с полосками.

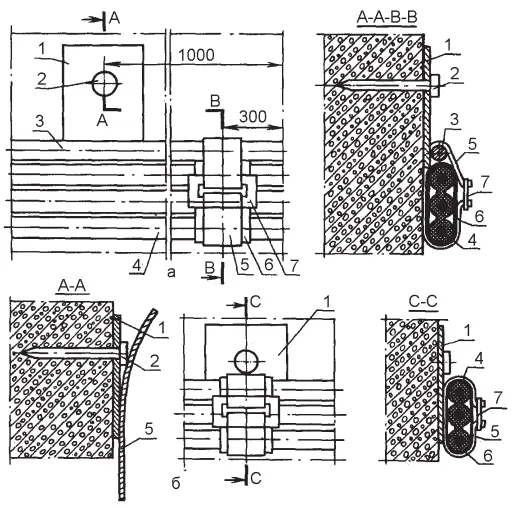

Рис. 10. Крепление проводов марок АПВ, АЛПВ, АЛН, АПРВ к бетонным и кирпичным основаниям: а – по пристреливаемой проволоке; б – по пристреливаемым закрепам с полосками: 1 – пластинка; 2 – дюбель-гвоздь; 3 – проволока; 4 – АПН 3x4; 5 – прокладка из электрокартона; 6 – стальная полоса; 7 – пряжка
