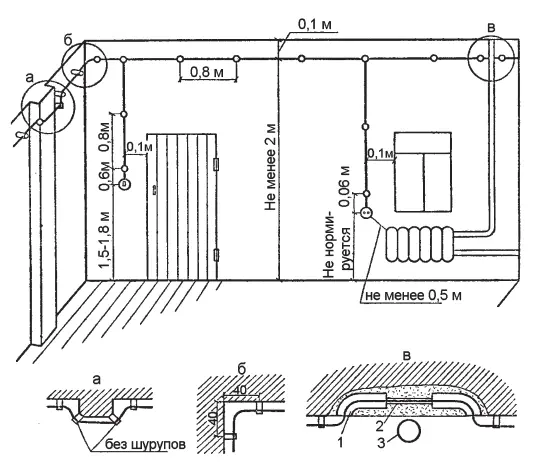

Рис. 2. Разметочные расстояния электропроводки на роликах: а – для прокладки трасс; б – для установки выключателей; в – для обхода препятствий: 1 – воронка; 2 – резиновая полутвердая трубка; 3 – труба отопления

При разметке пользуются измерительными линейками, отвесами, складными метрами и рулетками, разметочным шестом, разметочными циркулями, уровнями и другими специальными инструментами и приспособлениями. Кроме этого при выполнении разметки необходимо иметь лестницу-стремянку и разметочные шаблоны для нанесения отметок отверстий под крепления подрозетников, штепсельных розеток и выключателей.

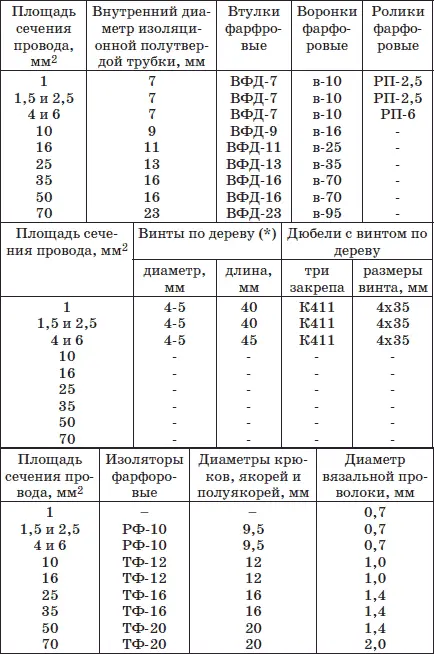

Открытые проводки с применением роликов и изоляторов все еще находят широкое применение в дачном строительстве. В табл. 12 даны рекомендации по выбору установочных материалов при монтаже открытой проводки с применением изолированных проводов.

При установке роликов по деревянным стенам их закрепляют шурупами с полукруглой головкой. Если ролики располагают в ряд на оштукатуренных стенах и потолках, то под них подкладывают стальную полоску – планку, предохраняющую штукатурку от разрушения.

На кирпичных и бетонных стенах ролики укрепляют на закрепах или скобах (рис. 3 а, б) винтами или болтами. Скобы и закрепы вмазывают в отверстия, выбитые в стене, алебастровым или цементным раствором. Ролики могут быть также установлены при помощи проволочной спирали. Спираль выполняют из оцинкованной вязальной проволоки диаметром 0,5–0,8 мм.

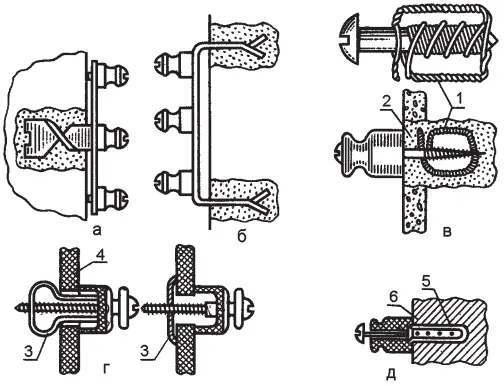

Рис. 3. Крепление роликов: а – закрепом; б – скобой; в – проволочной спиралью; г – на сухой штукатурке; д – при помощи дюбеля или полихлорвиниловой трубки на кирпичной стене: 1 – спираль; 2 – алебастровый раствор; 3 – закреп из стали толщиной 0,5 мм; 4 – сухая штукатурка; 5 – дюбель или полихлорвиниловая трубка; 6 – кирпичная стена

(*) Длина винтов соответствует той длине, при которой ролики крепят к неоштукатуренному дереву. Для прикрепления к оштукатуренному дереву длину винтов увеличивают на толщину слоя штукатурки – 20–30 мм.

Отверстие для спирали, пробитое в стене шлямбуром или рассверленное с помощью победитового сверла, заполняют алебастровым раствором и вводят в него шуруп со спиралью. По мере схватывания раствора шуруп выворачивают, а затем на это место устанавливают ролик. Такой способ рекомендуется для проводов с площадью поперечного сечения до 2,5 мм 2.

Существует ряд других способов крепления роликов на кирпичных и бетонных основаниях. В настоящее время наиболее удобным и надежным является способ закрепления роликов с помощью самозапирающихся распорных металлических, капроновых и полиэтиленовых дюбелей (рис. 3 д). Капроновые, полиэтиленовые дюбеля выпускаются под шурупы диаметром 3,5 и 5 мм. Дюбеля имеют цилиндрическую форму с наружными кольцевыми ребрами и продольные разрезы. Ребра обеспечивают надежное закрепление дюбеля в отверстие при ввинчивании в него шурупа. Диаметр отверстия не должен превышать диаметр дюбеля более чем на 1,0–1,5 мм. Глубина отверстия должна быть такой, чтобы дюбель находился в кирпиче или бетоне, а не только в штукатурке.

Для крепления роликов к сухой штукатурке применяют специальные закрепы (рис. 3 г). При монтаже в поверхности проделывают отверстие, в которое вставляют закреп. Закреп заводят за противоположную от ролика поверхность штукатурки, после чего в него вворачивают шуруп с роликом.

Изоляторы устанавливают на крюках, якорях, полуякорях, штырях, а при большом их числе – на скобах, которые укрепляют в гнездах, в стенах или на потолке алебастровым раствором (в кирпичных кладках) или цементным раствором (в бетонных стенах). Для уплотнения изолятора на крюке или якоре на стержень с заусенцами наматывают паклю, а затем навинчивают изолятор. На рис. 4. приведены крепежные детали для изоляторов. Крюки и кронштейны с изоляторами закрепляют только в основном материале стен, а рамки для проводов сечением до 4 мм 2включительно крепят на штукатурке или обшивке деревянных зданий.

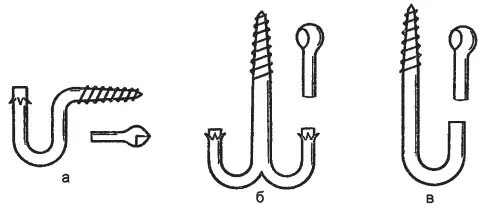

Рис. 4. Крепежные детали для изоляторов: а – крюк с хвостовиком для ввертывания в дерево (вверху) и для заделки в бетонных и кирпичных стенах; б – якорь; в – полуякорь

Прокладку и крепление провода проводят после установки роликов. Провод к месту монтажа доставляют в бухтах. Его аккуратно разматывают, отмеривают по разметке. Провод выпрямляют, пропуская его через тряпку, пропитанную парафином. Два мерных куска провода привязывают на крайнем ролике и свивают между собой с шагом повива 5–7 см. Дойдя до первого промежуточного ролика, провода пропускают по шейке ролика, и закрепляют их в соответствии с рекомендациями на рис. 5. Аналогично закрепляются провода на остальных промежуточных и крайнем роликах. Ответвление на скрученной проводке к выключателю и светильнику выполняется в соответствии с рис. 6. Устройство проходов и обходов показано на рис. 7.

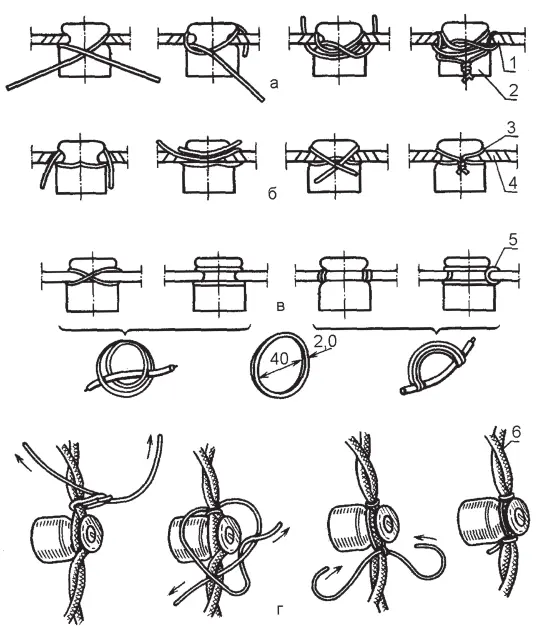

Рис. 5. Способы привязки проводов к роликам: а – крестом с хомутом; б – крестом; в – полихлорвиниловыми кольцами; г – вязкой: 1 – провод АПР1×6; 2 – ролик РП-6; 3 – вязальная проволока; 4 – изоляционная лента; 5 – полихлорвиниловое кольцо; 6 – провод ПРВД

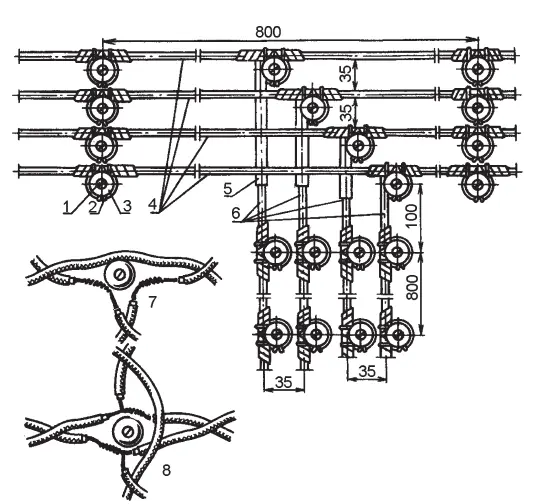

Рис. 6. Ответвление проводов при прокладке на роликах проводов АПР и ПРВД: 1 – шуруп; 2 – проволока вязальная; 3 – ролик РП-6; 4 – провод АПР1×6; 5 – изоляционная трубка; 6 – провод АПР1×4; 7 – к выключателю; 8 – к выключателю и лампе

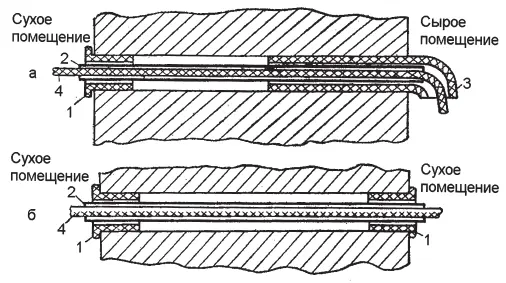

Рис. 7. Проход проводов через стену: а – из сырого в сухое помещение; б – из сухого помещения в сухое: 1 – втулка; 2 – изоляционная трубка; 3 – воронка; 4 – провод

Проходы через стены и междуэтажные перекрытия выполняют в изоляционных трубках. На выходе на трубки надевают фарфоровые воронки (в сырых помещениях) или втулки (в сухих помещениях). В стену их вмазывают алебастровым раствором. Каждый провод при этом заключают в отдельную изоляционную трубку. Двойной провод в проходе через стену разрешается прокладывать в одной трубке (в сухих помещениях). В бороздах провода прокладывают при обходах препятствий. При проходе через стену отверстие воронки обращают вниз. Если провода проходят в сырое помещение с иной температурой, влажностью и т. п., воронки заливают с обеих сторон герметизирующей массой (битумной массой). Открытые проходы через внутренние стены нормальных невзрыво– и непожароопасных помещений можно не уплотнять.
