Установочные провода должны соответствовать подключаемой нагрузке. Для одной и той же марки и одного и того же сечения провода допускаются различные по величине нагрузки, которые зависят от условий прокладки. Например, провода или кабели, проложенные открыто, лучше охлаждаются, чем проложенные в трубах, или скрыто под штукатуркой. Провода с резиновой изоляцией допускают длительную температуру нагрева их жил, не превышающую 65 °C, а провода с пластмассовой изоляцией – 70 °C.

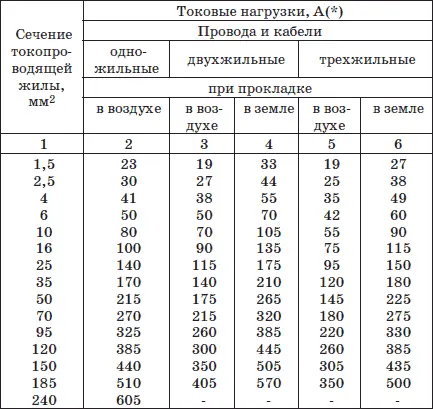

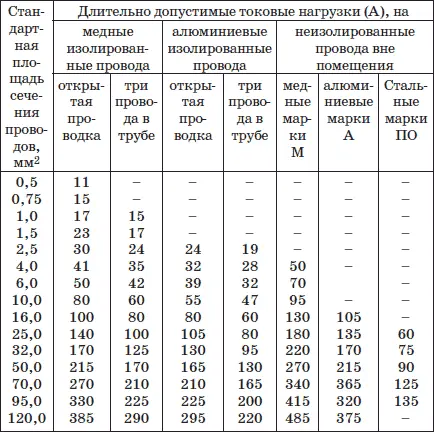

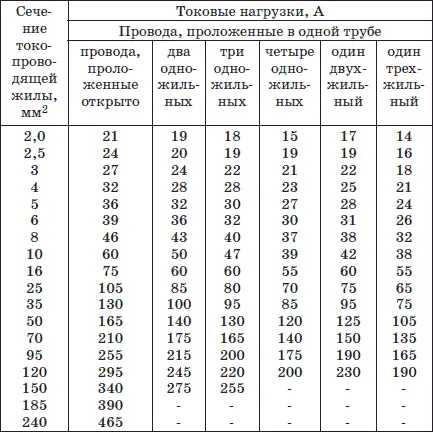

Сечение токопроводящих жил выбирают исходя из предельного допустимого нагрева жил, при котором не повреждается изоляция проводов. Допустимые длительные нагрузки на провода, шнуры и кабели приведены в табл. 3–7.

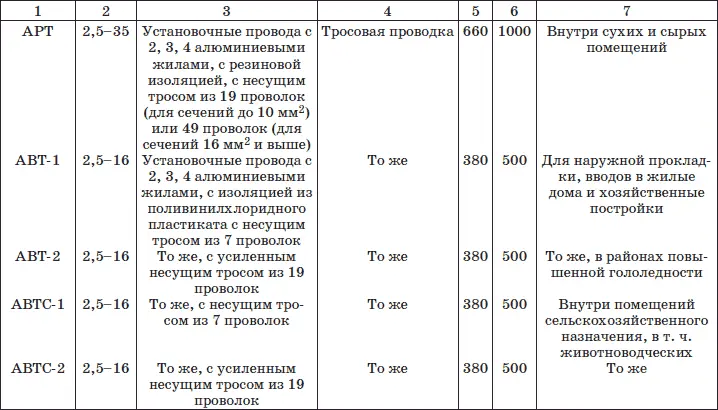

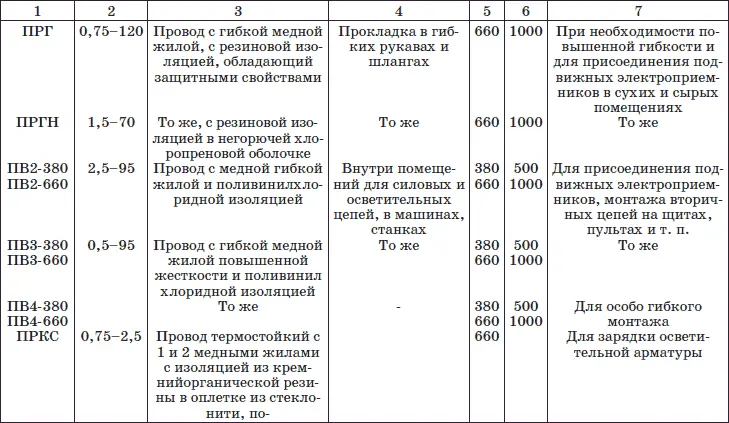

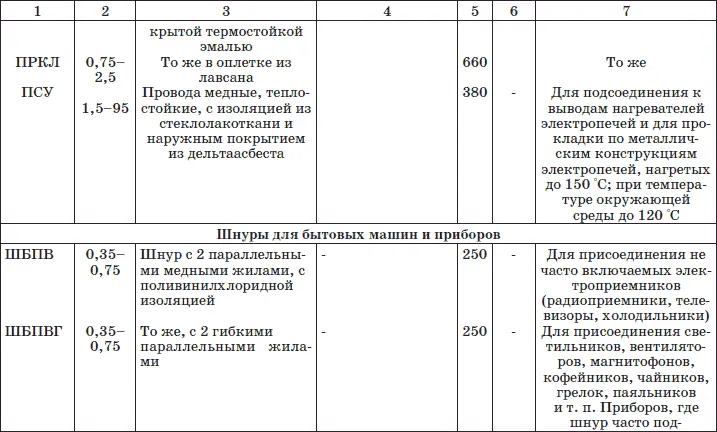

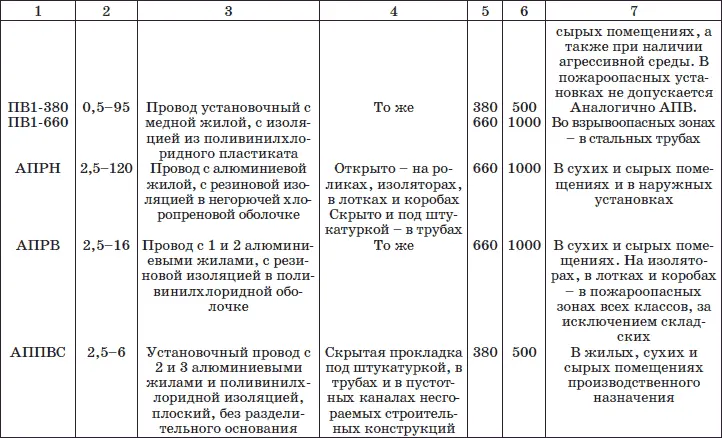

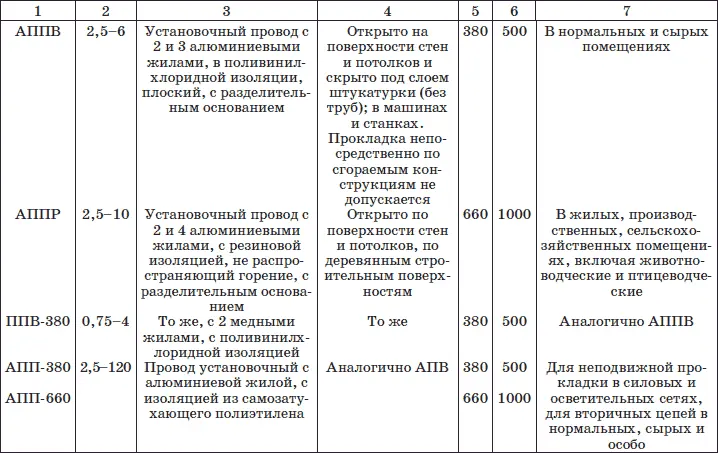

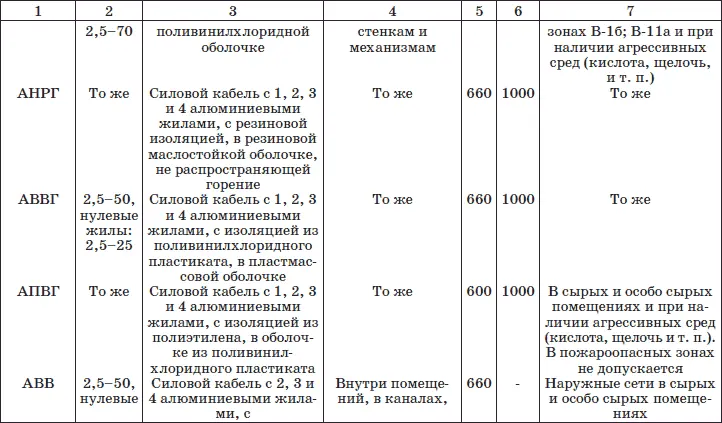

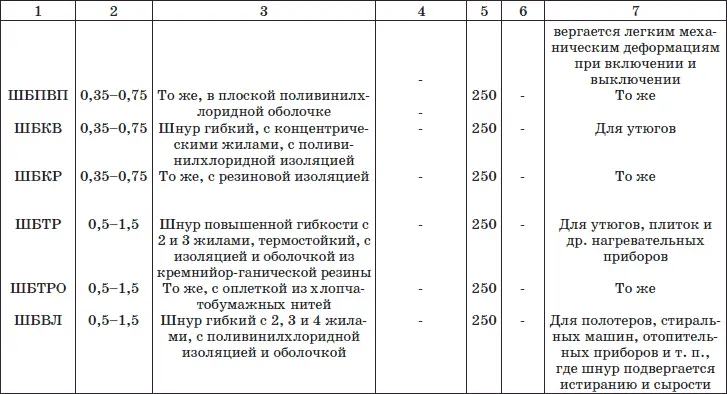

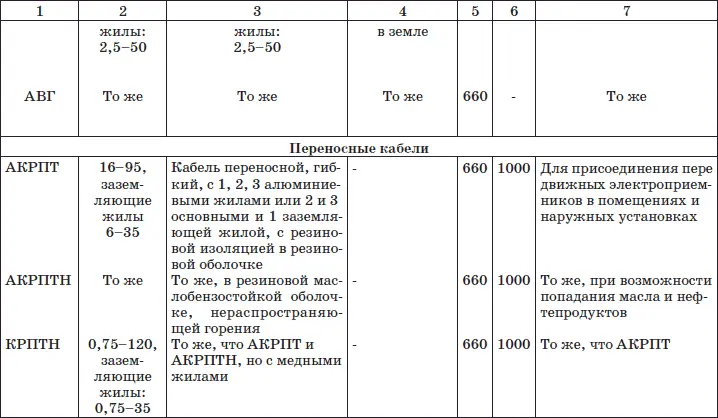

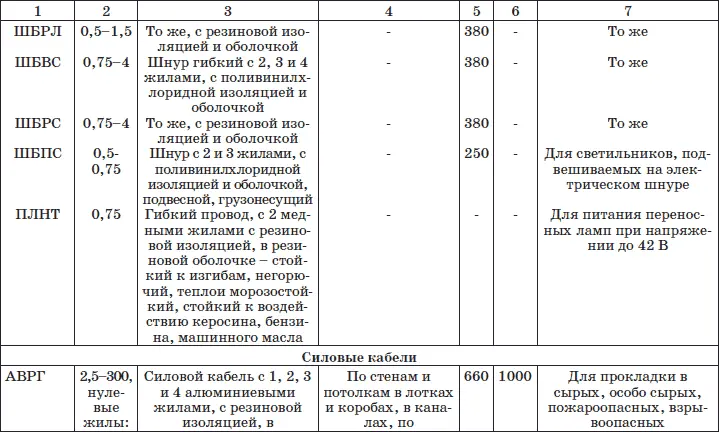

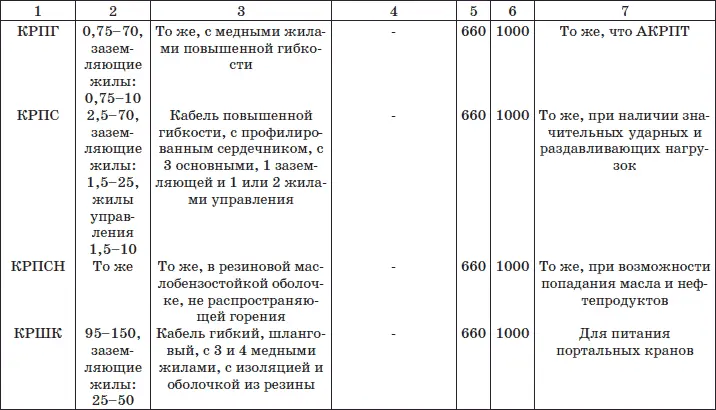

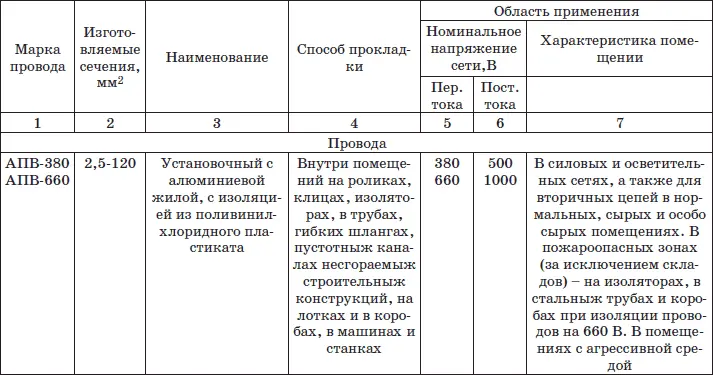

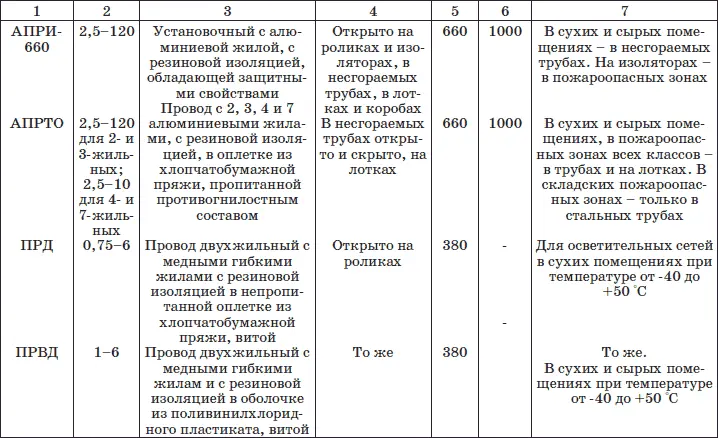

Марки проводов и шнуров с резиновой и поливинилхлоридной изоляцией, области их применения и способы прокладки приведены в табл. 8.

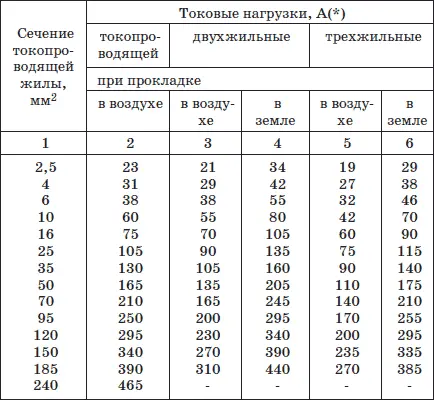

(*) Токовые нагрузки относятся к проводам и кабелям как с заземляющей жилой, так и без нее.

Защищенные провода и кабели типа АПРН, АПРВ, АВРГ, АПРГ, АВВГ и т. п. разрешается прокладывать непосредственно по поверхности стен, потолков. Высота прокладки их в изоляционных трубах с металлической оболочкой или в гибких металлических рукавах от уровня пола не нормируется.

Открытую электропроводку незащищенными изолированными проводами в помещениях без повышенной опасности следует прокладывать на высоте не менее 2 м от пола, а в помещениях с повышенной опасностью и особо опасных помещениях – на высоте не менее 2,5 м от пола. Если это условие выдержать в реальной обстановке невозможно, то такие проводки необходимо защищать от механических повреждений или применять защищенные провода и кабели.

Защиту электропроводок в местах возможных механических повреждений осуществляют стальными коробами, уголками, тонкостенными трубами, металлорукавами, ограждениями или прокладывают скрыто.

При открытой прокладке защищенных проводов и кабелей с оболочкой из сгораемых материалов и незащищенных проводов расстояние в свету от проводов (кабеля) до поверхности сгораемых оснований должно быть не менее 10 мм. Для обеспечения этого условия применяют ролики, изоляторы, клицы и т. п. При невозможности обеспечить указанное расстояние провод или кабель отделяют от поверхности слоем несгораемого материала, например, асбеста, выступающего с каждой стороны провода или кабеля не менее чем на 10 мм.

При скрытой проводке проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов в пустотах строительных конструкций, в бороздах и т. д. с наличием сгораемых конструкций провода и кабели защищают сплошным слоем несгораемого материала со всех сторон, где имеется сгораемый материал строительной конструкции.

При открытой прокладке проводов и кабелей по стенам, перегородкам и потолкам нужно придерживаться архитектурной линии помещения. Спуски к выключателям и штепсельным розеткам прокладываются вертикально (по отвесу); горизонтальные участки проводки – параллельно карнизам; ответвления к лампам – перпендикулярно к линиям пересечения стен и потолка. В помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше верхнего обреза обоев.

Квартирные щитки с электросчетчиком устанавливают на высоте 0,8–1,7 м от пола в месте, исключающем механическое повреждение щита и имеющем свободный доступ к обслуживанию (в случае аварийного включения и выключения автоматов защиты).

Если квартирный щиток имеет два и более автоматических выключателя, то штепсельные розетки и сеть общего освещения целесообразно присоединять к разным автоматам.

Соединения и ответвления проводов и кабелей, проложенных скрыто или открыто в трубах и металлических рукавах, выполняют в соединительных и ответвительных коробках. Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям окружающей среды.
