Теперь остается только декорировать этот промежуточный неприглядный вид строительным уголком под цвет панелей (рис. 1.35).

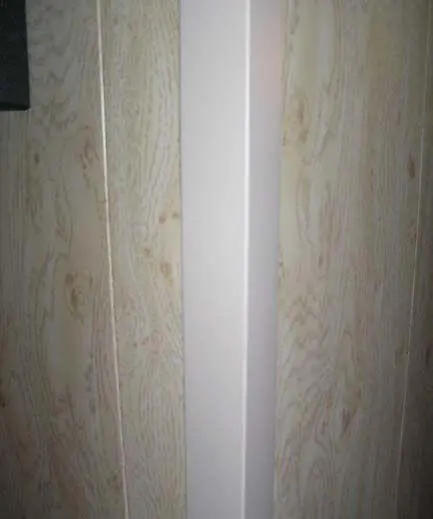

Рис. 1.35.Разные виды уголков: на основе МДФ и пластика

Уголок может быть как из МДФ, плотного картона (со сгибом), так и сделанный из пластика. Уголок накладывается на стык панелей после точной подгонки (с помощью строительного уровня) – на клей.

Так быстро можно выровнять и облагородить любое бытовое помещение, придав ему комфортность и затратив совсем незначительные средства (а главное – голову и руки).

Чтобы посудомоечная машина безупречно функционировала в долгосрочной перспективе, она должна быть квалифицированно подключена. Посудомоечные машины выпускаются во встраиваемом (к примеру, в кухонный гарнитур) варианте или в отдельном исполнении.

На примере посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 1.36) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, отраженных (рассмотренных) в статье.

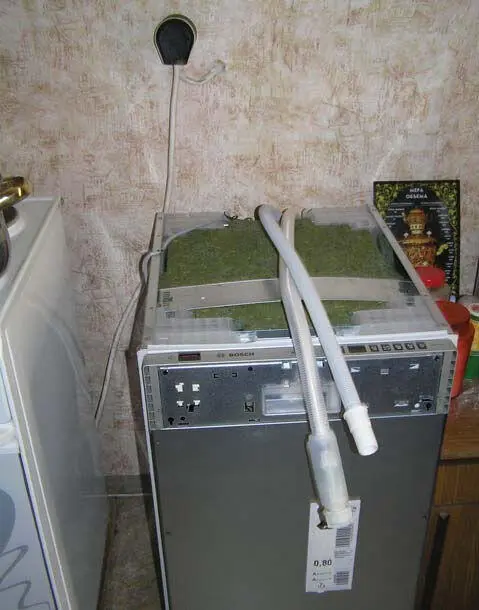

Рис. 1.36.Внешний вид посудомоечной машины Bosch SRV55T13EU

Подключить машину можно и своими руками, следуя по рекомендуемому пути, выполняя рабочие операции в следующей последовательности:

• контроль внешнего вида при получении (доставке);

• установка посудомоечной машины в выбранном месте (недалеко от мест подачи и слива воды);

• подключение к системе канализации (слива) с помощью сливного шланга;

• подключение к гидроконтуру централизованного водопровода (в деревне к контуру подачи воды);

• подключение к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом 10–13 А. Автоматический предохранитель-выключатель (см. рис. 1.37) должен срабатывать при появлении тока утечки и иметь на корпусе соответствующее обозначение.

Рис. 1.37.Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод

Поскольку мощность посудомоечной машины, потребляемая от сети, в процессе работы велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (см. рис. 1.38).

Рис. 1.38. Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети 220 В

Если в доме нет таких розеток, заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм 2) проводят самостоятельно. Вариант проводки в строящемся доме представлен на рис. 1.39.

Рис. 1.39.Как проводить заземляющий провод

Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу (ТЭНу).

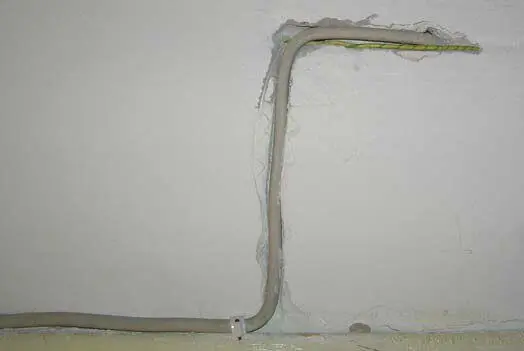

Рис. 1.40.Дополнительная (вручную) проводка заземляющего провода (штроба в стене)

Электромагнитный клапан системы Aqua-Stop Bitron имеет вид, представленный на рис. 1.41.

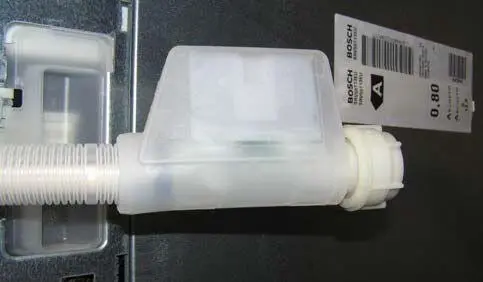

Рис. 1.41.Электромагнитный клапан системы Aqua-Stop

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (см. рис 1.42).

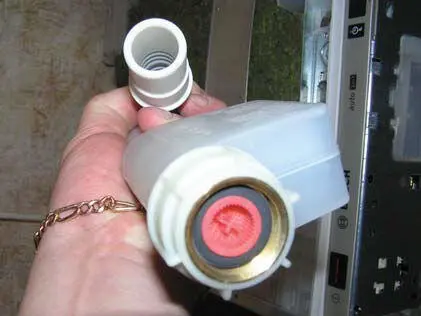

Рис. 1.42.Иллюстрация по подключению входящего водопроводного шланга к элекромагнитному клапану

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

Подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению, поступающему в деревенском доме от насосной станции.

Тем не менее полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25…+70 °C, причем при входной температуре +60 °C время работы стиральной машины будет меньше (за одну мойка) – из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 °C – больше (см. табл. 1.1 ниже).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 °C (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 bar), если вода поступает в машину самотеком (деревенский вариант). В последнем рассмотренном случае управление подачей воды производят вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это может быть в следующих случаях:

• закрыт водопроводный кран;

• отключили воду до квартиры;

• сильно перегнут гибкий входной шланг гидроконтура;

• засорился фильтр в электромагнитном клапане. Для локализации неисправности потребуется отключить электропитание посудомоечной машины, прекратить подачу воды, открутить электромагнитный клапан в месте соединения со шлангом подачи воды из квартирного (домового) гидроконтура, вынуть фильтр из электромагнитного клапана Aqua-Stop и прочистить его. Затем все установить на места в обратном порядке, подключить воду и питание посудомоечной машины.

Внимание, важно!

Никогда не перерезайте этот шланг и не погружайте в воду пластмассовый корпус электромагнитного клапана. Во избежание аварии по электросети и протечек прокладывайте входные и сливные коммуникации так, чтобы шланги не перегибались и не соседствовали с нагревательными элементами. Лучше всего эти технические коммуникации маскировать твердо пластиковыми «фальшпанелями», чтобы предупредить даже маловероятное воздействие на них детей или домашних животных. Если посудомоечная машина установлена на даче и работает в условиях перепада температур, следите за тем, чтобы после эксплуатации внутри рабочей камеры и в шлангах (как входном, так и в сливном) не оставалось воды (чтобы не замерзала зимой). Чтобы слить остатки воды, закройте водопроводный кран (отключите входной контур), отсоедините подающий шланг и дайте воде стечь. Так вы надолго обезопасите себя и свою посудомоечную машину.
