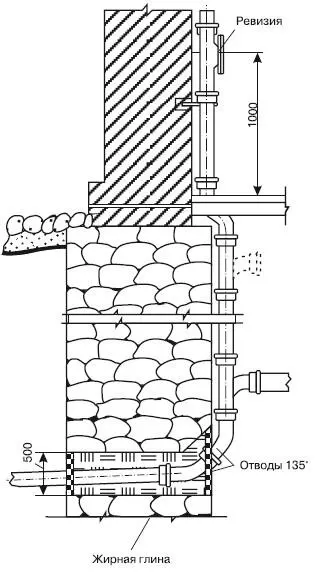

Рис. 2.5.Прокладка выпуска через фундамент стены

Централизованная канализация бывает двух типов: общесплавная и раздельная.

При общесплавнойнефильтрованные (дождевые, талые) воды смешиваются с бытовыми водоотходами в канализационной сети.

Раздельнаяподразумевает, что дождевые воды следуют по изолированным водостокам (ливневкам) и поступают в природные водоемы (озера, реки и т. д.). Такой метод вывода и очистки сточных вод является самым экономически выгодным (рис. 2.6).

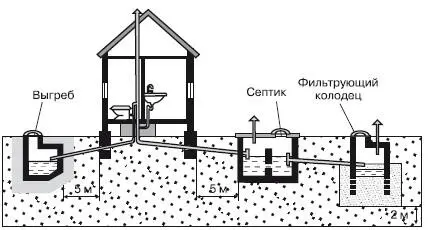

Рис. 2.6.Раздельная система канализации

В системе централизованной канализации сточные воды поступают из здания в дворовые линии городской канализации и далее в канализационный коллектор. Для свободного прохода сточных вод трубы вкапывают в землю под небольшим углом. Если уровень вкапывания больше уровня водоема, в который выходит сток, то на конце коллектора устанавливают систему перекачки со специальными насосами. Их функция – перекачка сточных (фекальных) вод по напорному коллектору в главные (городские) очистные системы.

Перегной осадка происходит в отстойниках, процесс ускоряется в ме-тантенках (герметизированных реакторах-смесителях) за счет термического воздействия. При перегнивании образуется метан, который часто используют в качестве топлива, а осадок (высушенный ил) становится удобрением.

Методов очистки сточных вод существует несколько. Например, в городской канализации используется метод очистки специальными микроорганизмами. Они существуют в кислородной среде и уничтожают грязевые отходы сточных вод.

Естественная очистка (с помощью фильтрационных полей) – так называемый почвенный метод. Загрязненные воды проходят сквозь специально обработанную почву.

Искусственная очистка – воздушный метод – подразумевает, что сточные воды продуваются воздухом в аэроемкостях со специальными биодобавками (активным илом). Затем воды попадают во вторичные отстойники, где происходит антибактериальная обработка электролизом (или с применением хлора). После этого идет сброс обработанной воды в водоемы.

В местах поворотов или изменения уклона труб, а также присоединения новых линий устанавливаются смотровые колодцы. Если длина прямой линии свыше 40 м, колодцы устанавливают вдоль нее (при диаметре трубы от 125 мм). Материал колодца – кирпич или железобетон. Материал крышки люка – чугун. Крышка должна находиться на одном уровне с поверхностью земли (дворового настила).

Примечание

При сухом грунте толщина стен кирпичных колодцев должна быть в полкирпича, при влажном – в один целый кирпич.

Если вы будете укладывать канализационные трубы в траншее по одной в ряд, рекомендую заделывать стыки глиной – это довольно экономично и просто. Единственным недостатком является то, что корни растущих вблизи трубопровода деревьев могут разрушить глиняный стык. В этом случае для заделки стыков (раструбов) используйте битум (битумную мастику). Длина одного звена трубы должна быть не менее 3 м.

Принцип укладки раструбов канализационных труб – навстречу сточным водам. Нужный угол определяют нивелиром.

Наклон дворовых сетей должен быть не менее 0,007. Меньший наклон влияет на скорость прохождения водостока по трубопроводу, уменьшая ее. В результате это будет приводить к отложению осадка и, соответственно, засору труб. Однако слишком большой наклон также не рекомендуется – трубы будут быстро изнашиваться. Максимально – 15 мм на 1 м.

Для прочистки труб предназначены небольшие уплотненные люки (так называемые ревизии). Место их расположения – рядом с поворотами трубопровода и соединением труб. На прямых участках ревизии располагают на расстоянии до 12 м.

Проникновению канализационных газов внутрь дома препятствуют специальные сифоны (гидравлические затворы). Устанавливают их в местах возможных вредных испарений – под умывальником, ванной, раковиной и т. д. Унитазы обычно оснащены водяными затворами, поэтому не нуждаются в установке сифонов.

Прокладка канализационных сетей может проводиться открытым либо скрытым способом. Открытым сети прокладываются в подвалах, коридорах, нежилых (технических) помещениях. Трубопроводы крепятся к стенам, колоннам, потолкам. Скрытый способ – когда трубопровод «утапливают» и заделывают в стены, строительные конструкции, землю и т. д.

Самый распространенный метод прокладки труб для канализационной и отопительной системы дома – открытый. Для этого из керамзитобетона монтируют специальные санитарно-технические кабины (блоки) (рис. 2.7).

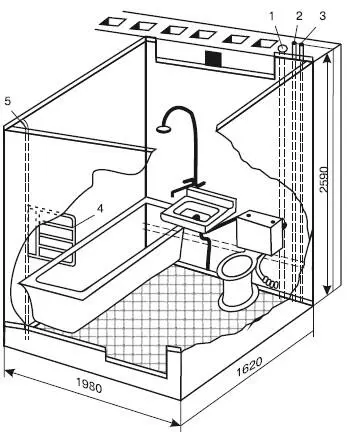

Рис. 2.7.Санитарно-техническая кабина:

1 – канализационный стояк; 2 – стояк водопровода; 3 – стояк горячего водоснабжения; 4 – регистр; 5 – отопительный стояк

Расчет внутренней канализации – необходимая и очень важная процедура, требующая особой тщательности исполнения. При этом можно пользоваться формулами, которыми рассчитываются параметры внутреннего водопровода. Однако следует обязательно учитывать тот факт, что расход сточных вод некоторых устройств (унитазы, ванны) при их наполнении будет больше расхода водопроводного стока. От этого зависит и выбор диаметра труб.

Для расхода стока (дк) до 8 л/с можно воспользоваться следующей формулой:

дк = дв + док,

где дв – водорасход, л/с, при арматуре приемников сточных вод, отводящих стоков;

док – норма расхода стоков от прибора с наибольшим расходом (в 1 с).

При расходе стока свыше 8 л/с

дк = дв.

Для трубопроводов с максимальным диаметром 150 мм скорость движения стоков должна быть от 0,7 м/с.

При расчете канализации необходимо предусматривать наполнение (h/d) – соотношение высоты уровня воды с диаметром трубы. Так, при диаметре трубы 50 или 100 мм наполнение должно быть от 0,3 до 0,5. При диаметре 125, 150 или 200 мм – от 0,3 до 0,6 (при уклоне 0,008).

Если сточные воды достаточно очищены, то диаметр труб значения не имеет. Однако наполнение должно быть около 0,8.

Кроме перечисленного, значение имеет и уклон трубопровода. При диаметре трубы 50 мм рекомендуемый уклон 0,025-0,035, при диаметре 100 мм – от 0,012 до 0,020, при диаметре 150 мм – 0,007-0,010.

Внимание

Максимальный уклон трубопровода – 0,15. Превышение допустимо для участков не более 1,5 м.
