Пайка осуществляется следующим образом.

Используем паяльник на напряжение 220 В и мощностью не менее 100 Вт. Размечаем и нарезаем трубу, зачищаем от окислов спаиваемые поверхности. Затем наносим на них флюс и соединяем. Нагреваем до определенной температуры; к месту соединения подносим пруток олова.

После того, как соединение остынет, все готово к эксплуатации.

При нагревании флюса на нем появляются капельки олова – это момент готовности, греем еще немного и проводим прутком олова по шву. Если олово быстро плавится и всасывается в шов, а излишки скатываются в виде капель, значит все сделано правильно.

В XXI веке трубы из нержавеющей стали и «просто черная труба» применяются гораздо в меньшем масштабе. Современные материалы более экономичны и технологичны (см. полипропилен). Трудозатраты при использовании «черных» труб, а особенно из нержавеющей стали велики. Если нержавейку сваривать, то в местах сварки, она все же через полгода начинает ржаветь как обычная труба, т. е. эффект замены, столь лелеемый ранее, теряется. Делать стыки на скрутке (резьбе) еще более затратно. Да и каждое резьбовое соединение это потенциальный источник течи. Просто черная труба со временем ржавеет изнутри, появляются наросты, которые уменьшают ее сечение, вплоть до полной закупорки. В противовес ей оцинкованная труба относительно дорога, и при ее использовании требуются большие трудозатраты.

Как правило, сегодня область применения труб из черного металла в домах это подвал (применяются трубы большого диаметра) – и еще сохраняется кое-где как антивандальная защита в подъездах. Марку оцинкованной трубы никто не спрашивает, так и говорят «оцинковка» – все понимают.

Для разводки горячей и холодной воды применяется труба диаметром 15 мм, или еще говорят на полдюйма. Это справедливо и для черной трубы, и для медной.

Трубы стояков могут быть на 20, 25 мм (¾") – эта классификация рассмотрена ранее.

От стояков делают отводы (рис. 1.13), которые далее распределяют воду к кухне, ванной и туалету.

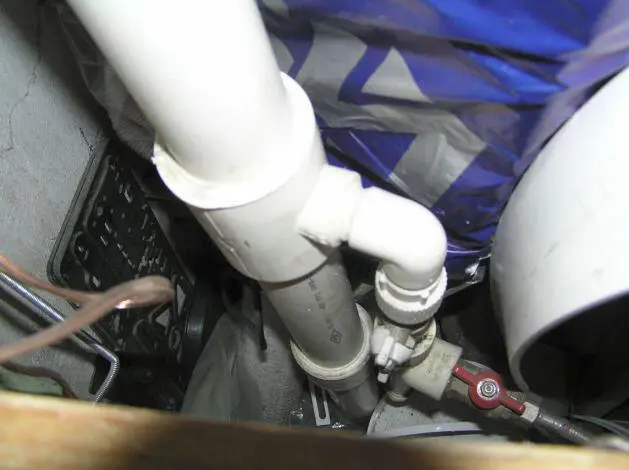

Рис. 1.13.Отвод от полипропиленовой трубы стояка

На отвод устанавливают шаровый кран и, по необходимости, счетчик воды.

Трубу стояка фиксируют непосредственно к стене с помощью специальной муфты и резиновым амортизатором (рис. 1.14).

Рис. 1.14.Муфта крепления трубы стояка к стене

Такое крепление осуществляют по всем этажам; муфты ставят примерно через 2,5 м по длине трубы.

Когда в доме функционирует исправный контур водоснабжения и стояки не вызывают проблем, требуется навести такой же порядок (отсутствие течи и бесперебойное водоснабжение с водоотведением) в остальных частях гидроконтура квартиры (дома). Итак, мы уже определили, что наилучшей подводкой воды является подводка с помощью полипропиленовых труб.

На рис. 1.15 представлен способ подключения к бачку унитаза «Компакт».

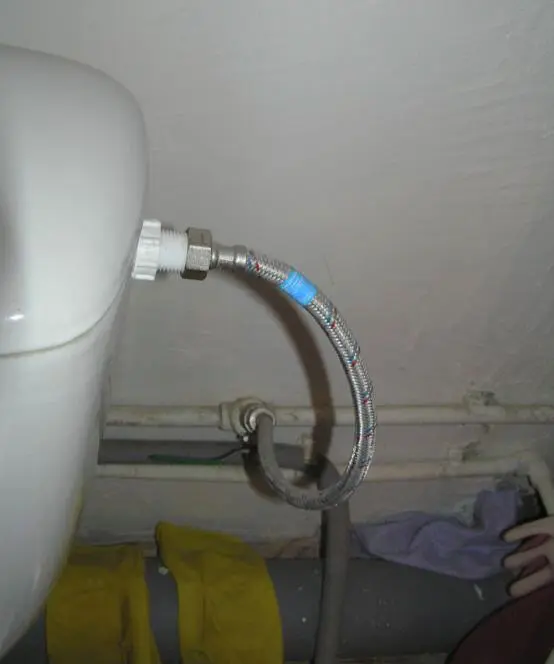

Рис. 1.15.Подводка холодной воды к бачку унитаза «Компакт»

На рис. 1.16 показан способ подводки горячего и холодного водоснабжения к смесителю (ванной и кухни – осуществляется аналогичным образом).

На рис. 1.17 представлен способ подключения подводки от полипропиленовых труб к накопительному водонагревателю (бойлеру).

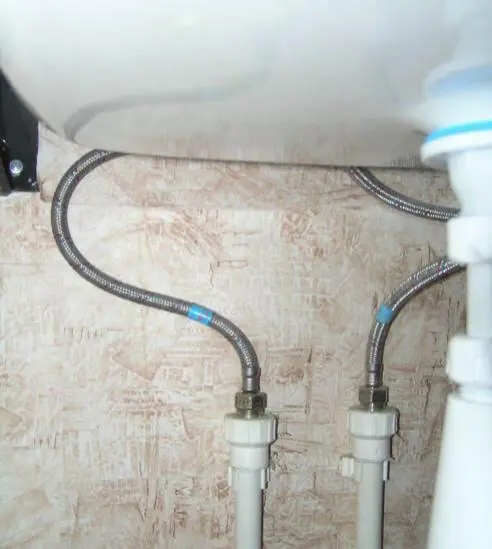

Рис. 1.16.Подводка горячего и холодного водоснабжения к смесителю

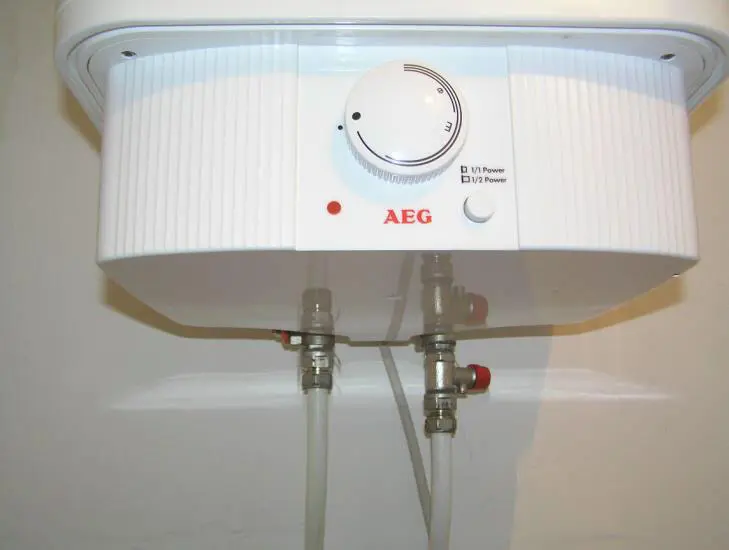

Рис. 1.17.Подключение подводки от полипропиленовых труб (входной и сливной контуры) к накопительному водонагревателю (бойлеру)

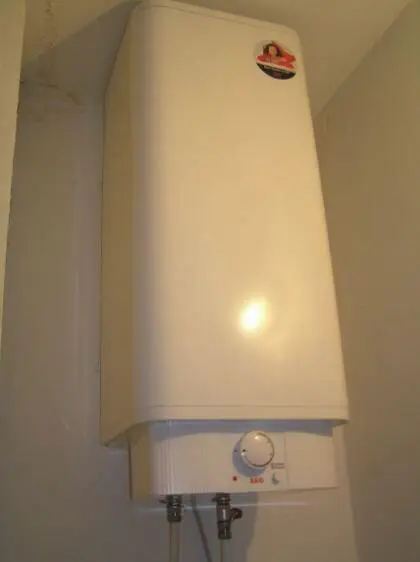

Рис. 1.18.Бойлер фирмы AEG объемом 100 л накопительного типа для автономного обеспечения горячей водой

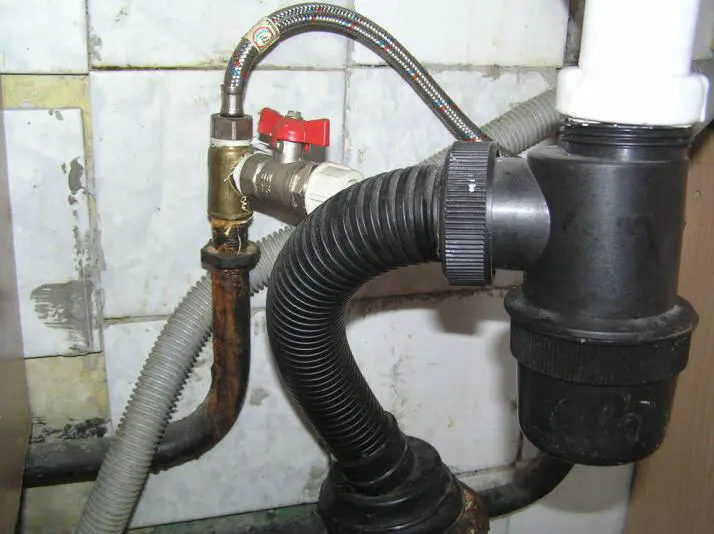

Рис. 1.19.Подключение подводки (холодная вода) к стиральной машине

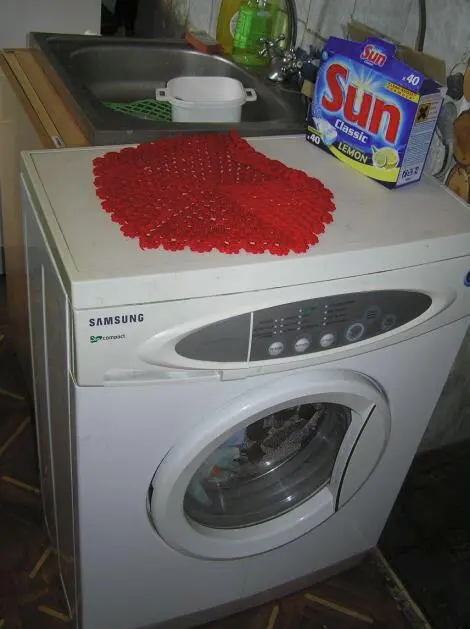

Рис. 1.20.Стиральная машина-автомат Samsung, установленная на кухне

На рис. 1.18 показано подключение к бойлеру фирмы AEG.

На рис. 1.19 представлено подключение подводки (холодная вода) к стиральной машине Samsung (рис. 1.20), установленной на кухне.

В данном случае, как видно из рис. 1.19, подключение от распределительного контура выполнено с помощью стальной трубы.

Водоотведение (слив) подключается по аналогии с ранее рассмотренным методом. Далее представлены некоторые примеры.

На рис. 1.21 и 1.22 показан вариант слива от стиральной машины с помощью соединения с сифонной системой.

На рис. 1.23 и 1.24 показаны варианты соединения сливного шланга посудомоечной машины и сливного коллектора гидроконтура квартиры.

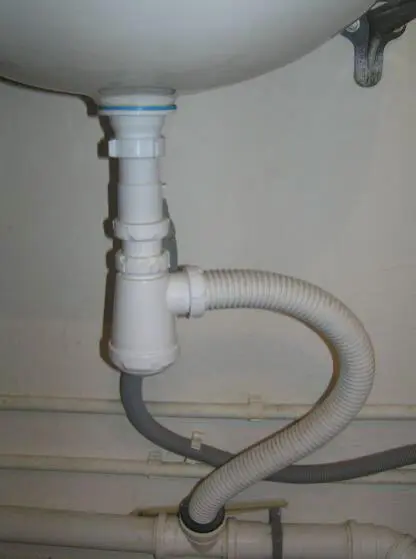

Рис. 1.21.Вариант слива от стиральной машины с помощью соединения с сифонной системой

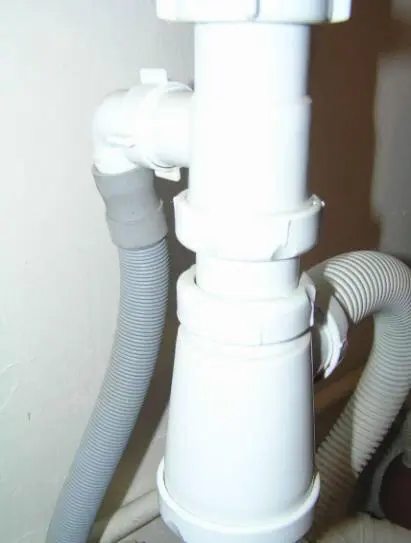

Рис. 1.22.Тот же слив, но показан более крупно

Рис. 1.23.Тот же слив, но показан более крупно

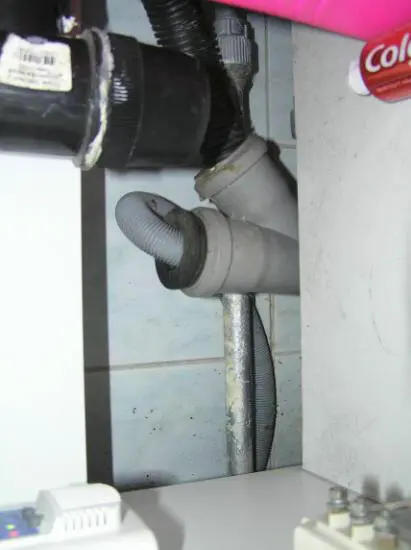

Рис. 1.24.Организация слива непосредственно в фановую трубу

Почти все стиральные или посудомоечные машины (далее бытовые машины – сокращенно БМ) вне зависимости от фирм-изготовителей и лейблов, имеют одинаковый принцип работы.
