Вода, минуя встроенный в БМ электромагнитный входной клапан, фильтр и ниппель, поступает в накопительный резервуар. Электромагнитный клапан питается переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.

Чтобы бытовая техника (БМ) безупречно функционировала в долгосрочной перспективе, она должна быть квалифицированно подключена. БМ выпускаются во встраиваемом варианте (к примеру, в кухонный гарнитур) или в отдельном исполнении.

На примере посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 1.25) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, представленных в книге.

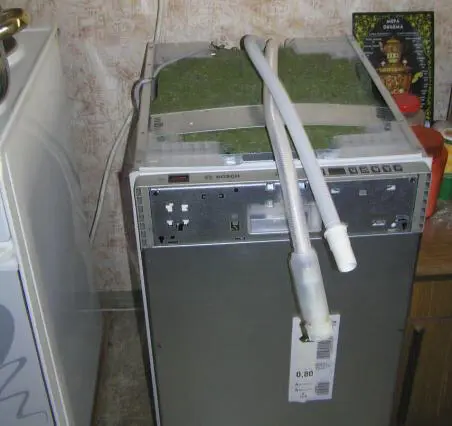

Рис. 1.25.Внешний вид посудомоечной машины Bosch SRV55T13EU

Подключить машину можно и своими руками, следуя по рекомендуемому пути и выполняя рабочие операции в следующей последовательности:

1. Проконтролировать внешний вид при получении (доставке).

2. Установить посудомоечную машину в выбранном месте (недалеко от места подачи и слива воды).

3. С помощью сливного шланга подключить к системе канализации (слива).

4. Подключить к гидроконтуру централизованного водопровода (в деревне к контуру подачи воды).

5. Подключить к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом на 10–13 А. Автоматический предохранитель-выключатель (рис. 1.26) должен срабатывать при появлении тока утечки и иметь на корпусе соответствующее обозначение.

Рис. 1.26.Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод

Поскольку мощность посудомоечной машины, потребляемая от сети в процессе ее работы, достаточно велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (рис. 1.27).

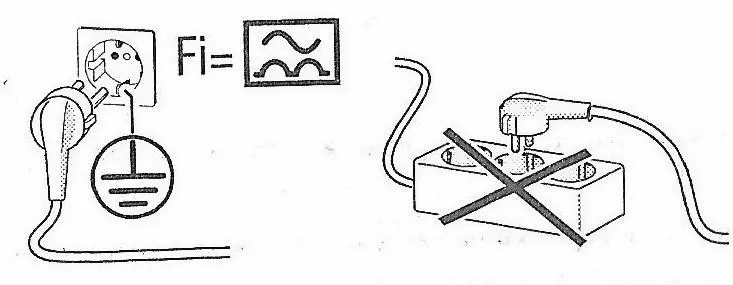

Рис. 1.27.Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети с напряжением 220 В

Практическое подключение к розетке, как и особенности выбора включателей автоматов для мощных нагрузок, каковыми без сомнения являются рассматриваемые БМ, более подробно рассмотрено далее в главе 3 (Электрика). Здесь же я остановлюсь лишь на нескольких значимых моментах, которые обойти нельзя.

Заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм 2) проводят самостоятельно.

Посудомоечная машина фирмы Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу (ТЭНу).

Электромагнитный клапан системы Aqua-Stop Bitron представлен на рис. 1.28.

На рис. 1.29 он же показан в разобранном виде.

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (рис. 1.30).

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

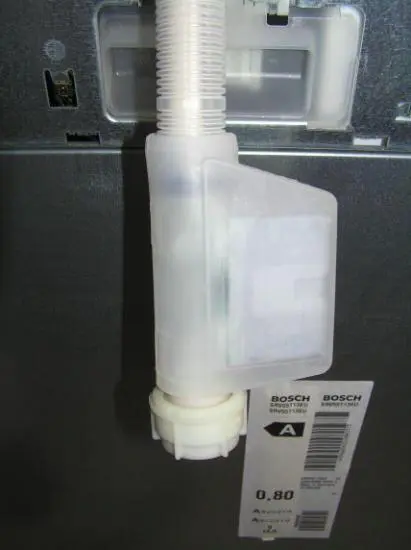

Рис. 1.28.Электромагнитный клапан системы Aqua-Stop

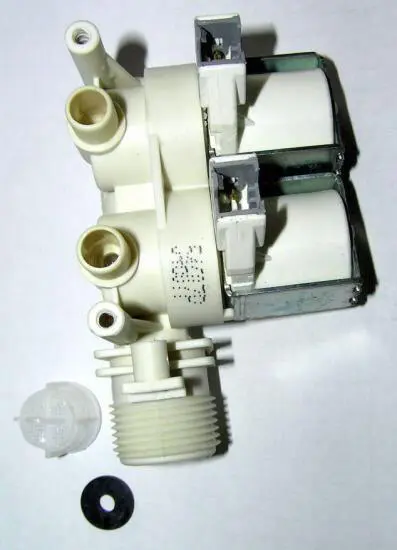

Рис. 1.29.Входной электромагнитный клапан в разобранном виде

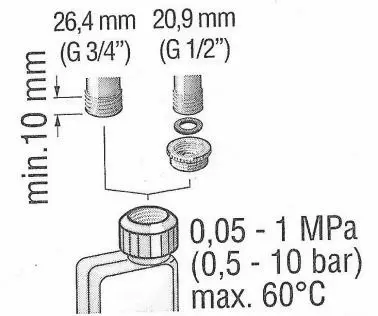

Рис. 1.30.Иллюстрация подключения входящего водопроводного шланга к элекромагнитному клапану

Как правило, подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению. Тем не менее, полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25…+70 ºС, причем при входной температуре +60 ºС время работы стиральной машины будет меньше (за одну мойку) из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 ºС – больше (см. табл. 1.1 в разд. 1.9.4).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 ºС (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 бар), если вода поступает в машину самотеком (деревенский вариант). В последнем рассмотренном случае управление подачей воды выполняют вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это может быть в следующих случаях:

•закрыт водопроводный кран;

•отключили воду до квартиры;

•сильно перегнут гибкий входной шланг гидроконтура;

•засорился фильтр в электромагнитном клапане (рис. 1.31).

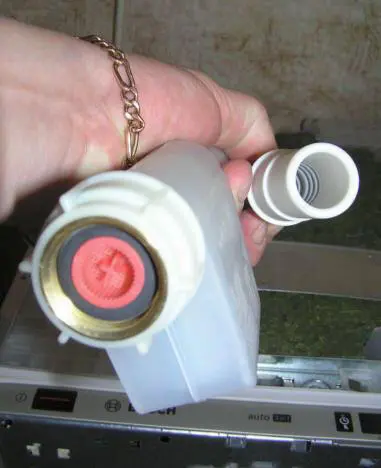

Рис. 1.31.Вид на встроенный фильтр в электромагнитном клапане

Для локализации неисправности потребуется отключить электропитание посудомоечной машины, прекратить подачу воды, открутить электромагнитный клапан в месте соединения со шлангом подачи воды из квартирного (домового) гидроконтура, вынуть фильтр из электромагнитного клапана Aqua-Stop и прочистить его. Затем все установить на места в обратном порядке, подключить воду и питание БМ.

Внимание, важно!Никогда не перерезайте этот шланг и не погружайте в воду пластмассовый корпус электромагнитного клапана. Во избежание аварии по электросети и протечек прокладывайте входные и сливные коммуникации так, чтобы шланги не перегибались и не соседствовали с нагревательными элементами. Лучше всего эти технические коммуникации маскировать твердыми пластиковыми «фальшпанелями», чтобы предупредить даже маловероятное воздействие на них детей или домашних животных. Если посудомоечная машина установлена на даче и работает в условиях перепада температур, следите за тем, чтобы после эксплуатации внутри рабочей камеры и в шлангах (как входном, так и в сливном) не оставалось воды (чтобы не замерзала зимой). Чтобы слить остатки воды, закройте водопроводный кран (отключите входной контур), отсоедините подающий шланг и дайте воде стечь. Так вы надолго обезопасите себя и сохраните свою посудомоечную машину.
