Перечислю некоторые технические характеристики и требования к установке бытовой машины (БМ):

•напряжение питания электромагнитного клапана 220–240 В, 50/60 Гц;

•потребляемая мощность БМ до 2,3 кВт;

•минимальное водяное давление во входном контуре 0,5 бар (0,05 МПа);

•максимальное водяное давление 10 бар (1 МПа);

•при повышенном гидравлическом давлении перед краном или электромагнитным клапаном устанавливают дополнительный редукционный клапан;

•минимальный объем подаваемой воды 10 л/мин.

Последовательно рассмотрим подключение к посудомоечной машине подводного (входящего) и выходного (сливного) шлангов.

Со стороны водопроводной трубы подключение резьбовое, с помощью переходного шланга; оно представлено на рис. 1.32.

На рис. 1.33 проиллюстрированы виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов.

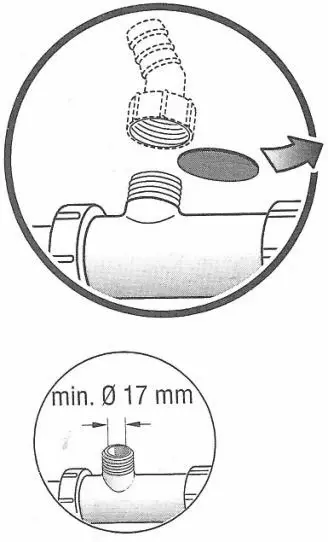

Рис. 1.32.Резьбовое подключение входного гидроконтура с помощью переходного шланга

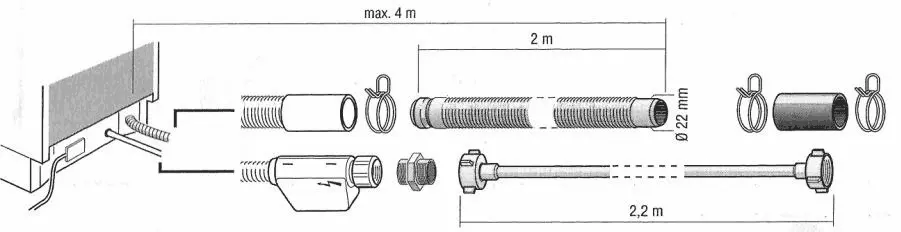

Рис. 1.33.Виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов

С помощью имеющихся в комплекте поставки деталей подсоедините и зафиксируйте подающий шланг к водопроводному крану; следите за тем, чтобы шланг подачи свежей воды не был перегнут или сдавлен.

Сливной клапан (переходник, подключаемый с обжимающим хомутом) имеет внешний диаметр 22 мм (см. рис. 1.33); размеры аналогичны выводу всех типов посудомоечных и стиральных автоматических машин с годом выпуска позже 2000 г.

Для подключения вывода воды из посудомоечной машины установите под раковиной стандартный сифон со сливным патрубком и отводом (см. рис. 1.21 (ранее о нем уже была речь) и 1.34).

Как правильно сделать вывод слива из посудомоечной машины – показано на рис. 1.35.

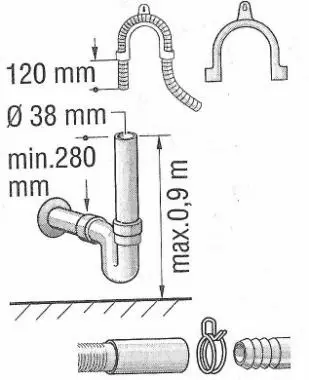

Рис. 1.34.Технологическое изображение подключение сифона с отводом с указанием размеров

Рис. 1.35.Иллюстрация правильного вывода и подключения слива из посудомоечной машины

Внимание, важно!Чтобы узнать продолжительность (по времени – в минутах) выполнения выбранной программы однократно нажмите на клавишу включения/выключения посудомоечной машины.

Таким же способом отключите ее, после того, как на дисплее появится индикация «0». Есть еще один немаловажный нюанс управления программой.

Если в процессе управления программой одновременно нажать обе кнопки с обозначением «Reset» и удерживать их в течение 3 сек, произойдет остановка программы мойки, на информационном дисплее появится символ «0» и еще через минуту после приостановки программы можно полностью выключить посудомоечную машину. Этот способ подходит для экстренной остановки программы, добавления посуды, при авариях в электросети и необходимости изменить параметры программы.

Есть определенный, установленный опытным путем и рекомендованный производителем расход моющего средства и электроэнергии – в зависимости от установленной (запрограммированной) программы мытья посуда. Эти сведения представлены в табл. 1.1.

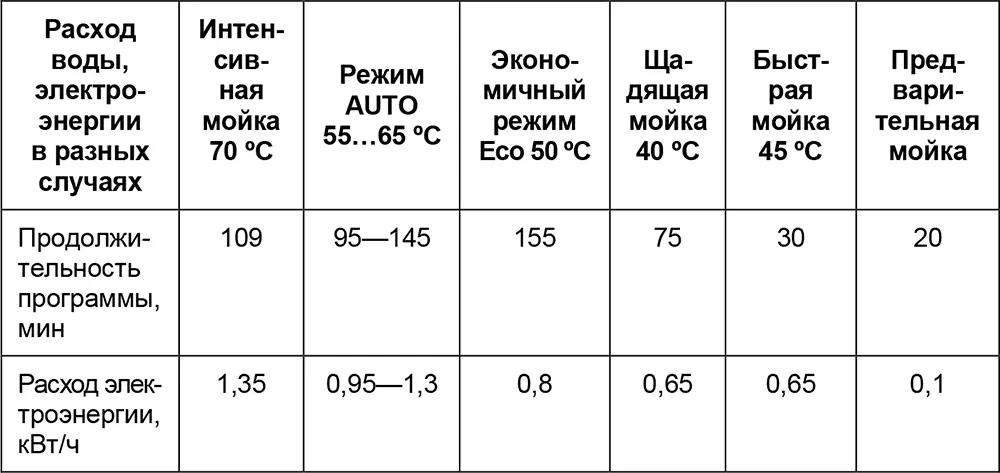

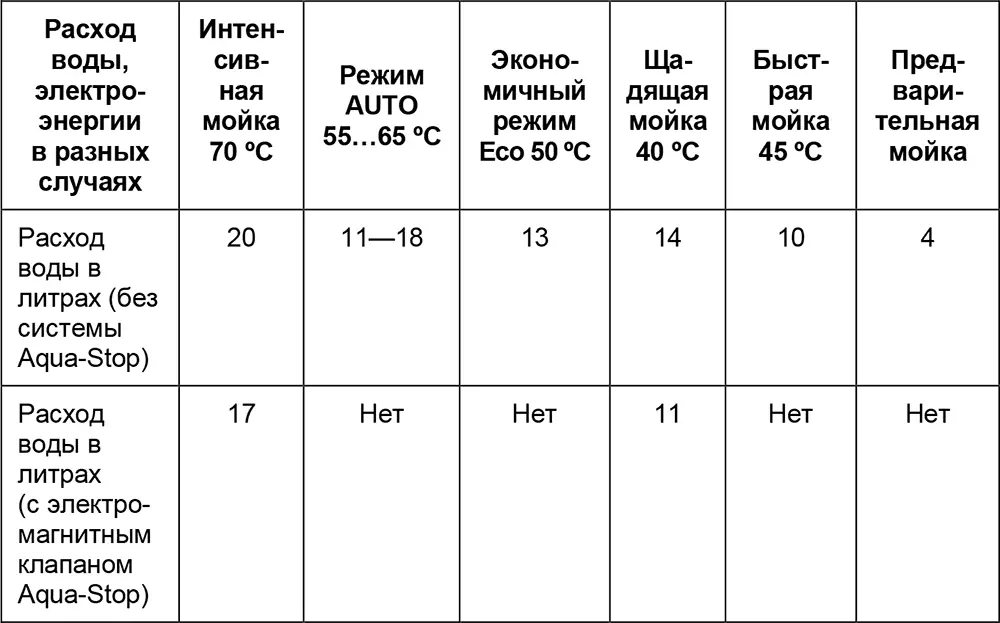

Таблица 1.1.Зависимость между типом программы, расходом воды и электроэнергии

Несмотря на кажущуюся сложность описания все эти последовательные шаги может выполнить любой рачительный хозяин, чтобы доставить удовольствие от эксплуатации БМ своим близким.

Речь пойдет о стиральных машинах-автоматах с боковой загрузкой белья на примере Samsung S1021, приобретенной мною пять лет назад и до сих пор прекрасно работающей сначала в городе, а затем и в деревне. Это не пустые слова о репутации отдельно взятой стиральной машины, поскольку чистота воды в городе намного лучше, чем колодезной в деревне. И пятилетний срок работы без единого ремонта, на мой взгляд, тоже говорит о многом.

Разумеется, стиральная машина используется мною по назначению, но не всегда я берег ее, как зеницу ока. Неоднократно я превышал норму загружаемого белья, как по весу, так и по объему – стирал одеяла и занавески, армейские бушлаты и теплые вещи. При этом загрузочный люк закрывался с трудом. А барабан вращался с усилием. И… в таком «заштатном» режиме однажды «моя ласточка» все-таки откзала.

Симптомы неисправности просты: двигатель вращается, а барабан – нет. Все это легко проконтролировать визуально и на слух.

Нужно установить на место соскочивший с барабана или разорванный (будет ясно после снятия крышки) приводной ремень (кстати, его стоимость не превышает 100 руб).

Для доступа к приводному ремню открываем верхнюю крышку стиральной машины (об этом подробно написано в [8]. Откручиваем 2 самореза на задней стенке у верхней крышки и снимаем крышку машины, прилагая небольшое усилие поступательным движением «от себя» (если смотреть на дверцу люка). Вид стиральной машины со снятой крышкой представлен на рис. 1.36.

Рис. 1.36.Вид на барабан – сверху

Барабан (и двигатель) для уменьшения детонации при отжиме (примерная скорость вращения 1000 об./мин) установлены на специальные амортизационные подушки и зафиксированы к основному корпусу машины пружинами. Затем правой рукой (или как вам будет удобно) оттягиваем на себя до упора барабан (см. рис. 1.36), а левой рукой (она теперь почти свободно входит в пространство между задней стенкой корпуса машины и барабаном), нащупав ремень, надеваем его на барабан.

Ширина рабочей поверхности барабана (с которой соприкасается ремень) более 5 см, а ширина ремня не превышает 10 мм. Возможно поэтому приводные ремни подвержены такому приведенному здесь недостатку. Тем не менее, очевидно, что ремень в процессе эксплуатации машины «вытягивается», что и провоцирует неисправность даже тогда, когда норма загрузки белья соблюдена.
