Подводящая водопроводная магистраль для горячей воды.

В данном случае проделайте все то же, что и для определения расположения подводящей водопроводной магистрали для холодной воды. В некоторых районах принято располагать водонагреватель как можно ближе к счетчику воды или к подводящей водопроводной магистрали для холодной воды. В других районах это не берется во внимание. Затем вам следует подумать об установке нового водонагревателя и о его месторасположении. Это поможет вам сэкономить время, трубы и деньги.

Допустим, если в настоящее время у вас имеется водонагреватель на 30 галлонов [5]воды (113,55 л), а вы планируете устройство еще одной ванной комнаты и, возможно, подключение посудомоечной машины, поэтому существующий водонагреватель может оказаться вам недостаточным. Если вы планируете установку водонагревателя большего объема, то вам следует также предусмотреть и место для его расположения.

Подключение канализационных и вентиляционных труб.Перед началом работ вам также нужно определить, в каком месте ваши новые сливные канализационные и вентиляционные трубы будут подключаться к магистральному коллектору вашего дома. Иногда подключиться к магистральному коллектору можно внутри дома, однако чаще всего приходится это делать вне дома. В таком случае нужно подумать о глубине промерзания почвы, размерах и типах труб, отвечающих стандартам, а также о новых ревизиях для прочистки труб. Еще одним важным для вашей работы фактором будет тип уже существующих сливных канализационных труб. При работе с чугунными трубами у вас будет больше проблем, чем при подключении к линии из ПВХ.

Стандарты и требования для будущих проверок.В заключение вам следует пересмотреть стандарты, касающиеся объема работ, и требования к проведению проверок в месте вашего проживания. От этого будет зависеть, как долго вам следует ожидать проверки и как вам спланировать свою работу, чтобы не потерять драгоценное время в ожидании проверок. Стандарты также определяют интервалы между сантехническими приборами и прочими приспособлениями. Об этом мы расскажем позже.

Когда вы прокладываете новые трубы, вам следует подумать о том, как они будут проходить, как начать линию и как расположить трубы в предполагаемом месте таким образом, чтобы можно было установить необходимый сантехнический прибор (рис. 7.2). От новых труб не будет толка, если вы не сможете подключить к ним унитаз, душ или раковину таким образом, чтобы они нормально функционировали. В последнюю очередь нужно не забыть оставить отрезки труб достаточной длины, чтобы подключить к ним сантехнические приборы. Длина труб должна быть достаточной для окончательной отделки стен и для подключения сантехнических приборов. Такие выступающие отрезки труб называют патрубками . На рис. 7.3 показаны этапы установки мойки с подключением ее к патрубкам.

Где проложить трубы.Большое значение имеет место подключения к подводящей (водопроводной) магистрали для холодной воды. В первую очередь у вас должен быть обеспечен удобный к ней доступ. Далее вам нужно перекрыть воду, отрезать трубу и установить новую трубу и фитинги для подключения к подводящей магистрали. Неплохо было бы также установить подающий вентиль.

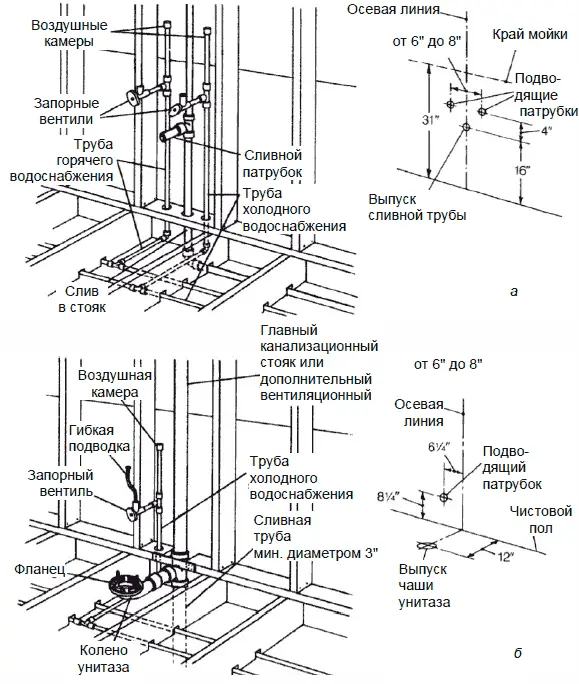

Рис. 7.2, а и б . Стандартные размеры труб для монтажа: раковины или мойки ( а ); унитаза ( б )

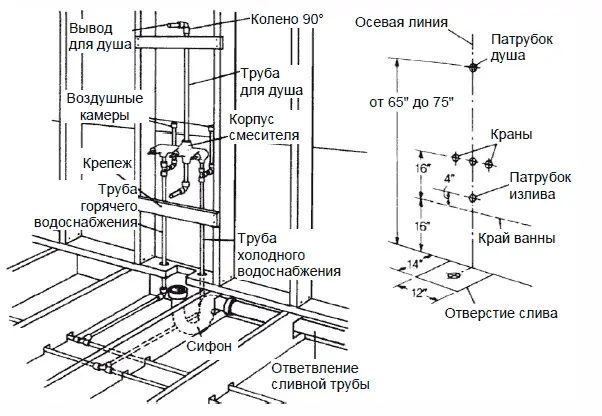

Рис. 7.2, в . Стандартные размеры труб для монтажа: ванны/душа

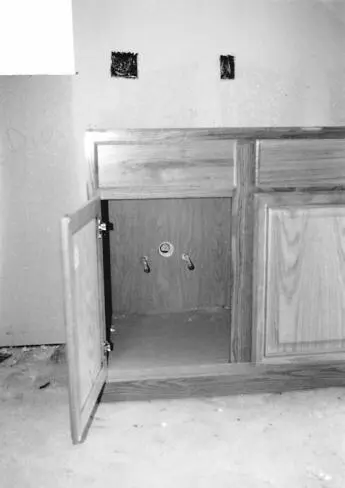

Рис. 7.3, а . Шкаф под кухонную мойку устанавливается поверх патрубков

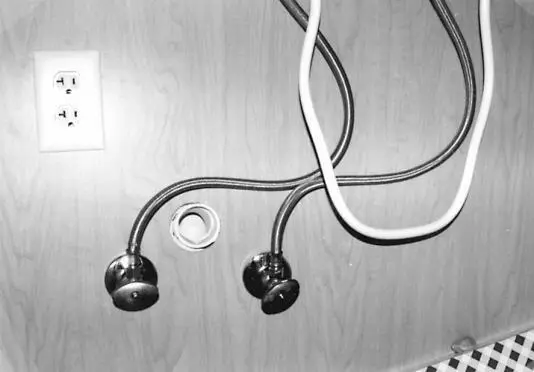

Рис. 7.3, б . Сначала устанавливается мойка. Далее монтируются подводящие вентили и трубы. В последнюю очередь устанавливается сливная труба

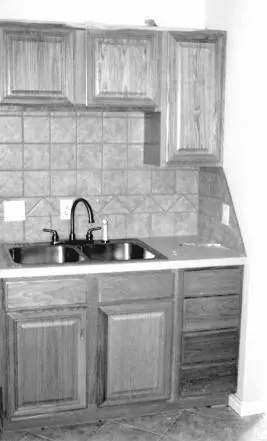

Рис. 7.3, в . Установленная мойка

Затем вам следует решить, где и каким образом будет проходить ваша новая труба. Избегайте прокладки труб в местах, подверженных замерзанию. Например, не следует располагать трубы у наружных стен. В случаях, если труба находится вне изоляции или изоляция слабая, труба может замерзнуть и произойдет ее разрыв. Лучше всего монтировать трубы под обшивкой стен; тем не менее это не всегда возможно. Например, традиционным местом для кухонной мойки является место под окном, выходящим во двор. В любом случае вам следует все хорошенько обдумать.

Откуда начать прокладку новой трубы.Первым шагом в этой работе должно стать определение месторасположения соединения с подводящей магистралью. Отсюда трубы будут прокладываться к новым участкам. Необязательно подключаться к подводящей водопроводной трубе рядом со счетчиком воды. Вы сэкономите трубы и деньги, если подсоедините ваши трубы ближе к устанавливаемому сантехническому прибору.

Также обдумайте способ, с помощью которого вы будете подключать трубы. Это можно сделать с помощью соединительной муфты, тройника, трех ниппелей и вентиля, как показано на рис. 7.4. Если со стороны выпуска вентиля добавить ниппель и колпачок, то можно избежать повреждений, вызванных случайным поворотом маховика вентиля. Таким образом, прокладка труб начинается в определенном месте, где имеются входной и регулирующий вентили. Благодаря этому также можно включить подачу воды в дом в то время, когда прокладываются новые трубы. Конечно же, не забудьте перекрыть воду перед тем, как будете подключаться к входу.

Если вы подключаетесь к оцинкованной трубе, то разрезайте ее под углом, как это показано на рис. 7.4. Так вам будет легче немного оттянуть один ее конец и отвинтить другой.

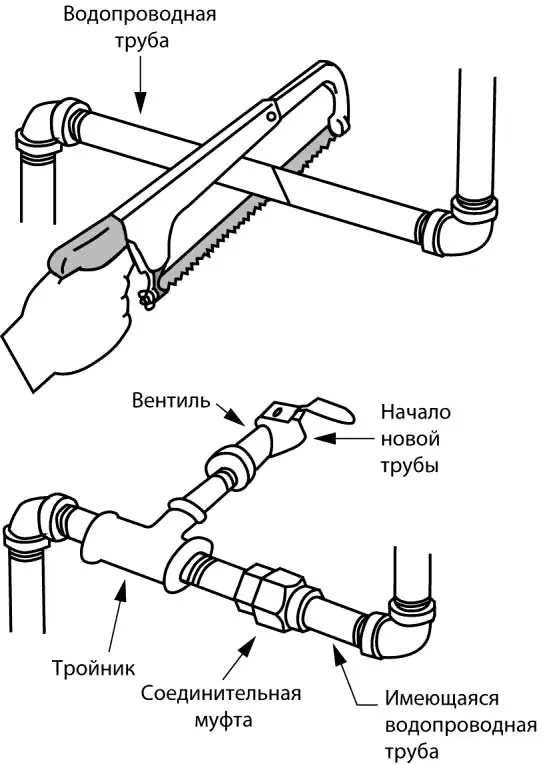

Рис. 7.4. Подключение новой трубы. Перекройте воду. Разрежьте трубу и вставьте тройник и соединительную муфту. Затем подсоедините ниппель и вентиль к тройнику

Прокладку новых труб начинайте от места соединения. Начиная с этого места, укладывайте как можно более длинные отрезки труб. Соединения закрепляйте каждый раз путем пайки, склеивания или свинчивания. Возможно, вам придется разрезать трубу в нескольких местах для того, чтобы изменить ее направление или добавить ответвление. По мере необходимости и при монтаже каждого нового отрезка трубы устанавливайте крепление для труб.
