Для изменения направления трубопровода, например, в случаях, когда труба должна завернуть за угол, пользуйтесь фитингами в виде колена. Тройники пригодятся для монтажа ответвлений труб на другие участки, как это показано на рис. 7.5. Вы можете также воспользоваться переходными муфтами для изменения диаметра труб. Не забывайте подсоединять воздушные камеры, диэлектрические соединения и заземлять трубы по мере необходимости.

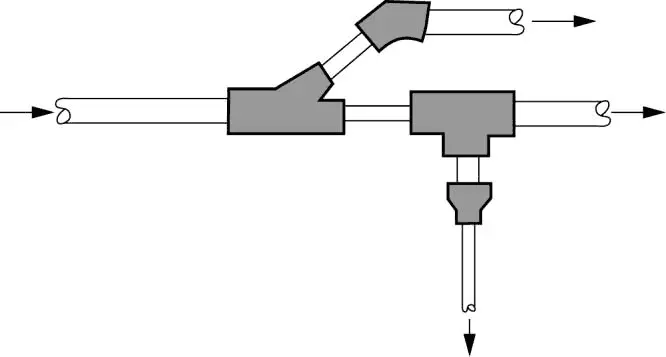

Рис. 7.5. Благодаря фитингам можно изменять диаметр и направление труб

Большинство ваших новых труб разместится под обшивкой стен или под полами (скрытая проводка труб). Это означает, что вам придется сверлить отверстия в стойках каркасов обшивки стен для прокладки труб. При этом нужно учесть следующие четыре момента:

•размер отверстий и показатель прочности стены;

•подходящую длину отрезков труб (нелегко пропустить длинный отрезок трубы через отверстия стоек, расположенных на расстоянии 16" (406,4 мм) между центрами);

•крепление для труб, чтобы они не дребезжали;

•защиту труб от гвоздей и саморезов.

Не забудьте, что после того как вы установите трубу, вы закроете стену, закрепив обшивку стен саморезами или гвоздями.

Первый фактор не вызывает трудностей при прокладке водопроводных труб в стандартных стенах толщиной, по меньшей мере, 3½" (90 мм). Тем не менее лучше все еще раз проверить. Каждый раз, когда вы делаете отверстие в стойке каркаса стены, вы уменьшаете прочность стены. Как вы могли догадаться, существуют стандарты, определяющие диаметр отверстия. В табл. 7.1 приведена информация о диаметрах отверстий и размерах труб. Если вы устанавливаете водопроводные трубы диаметром ¾" (20 мм), то вы можете сделать необходимое отверстие с помощью специального перового или кольцевого чашечного сверла. Затем необходимо разрезать трубу на секции, достаточные для того, чтобы пропустить их в отверстия.

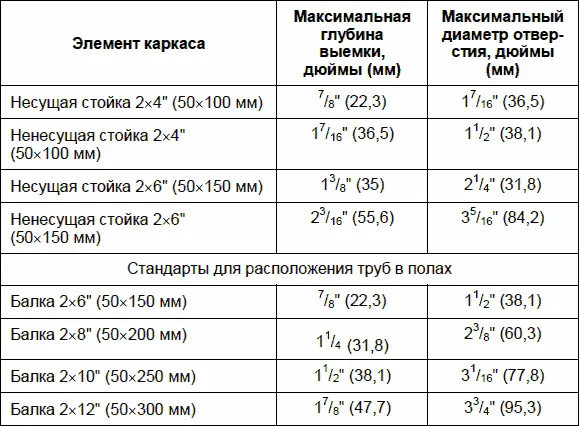

Таблица 7.1. Стандарты, регулирующие расположение труб в стенах и полах

Одним вариантом расположения труб будет их размещение в выемках, как это показано на рис. 7.6. Такие выемки позволяют разместить в стенах более длинные трубы. При очень глубокой выемке установите «плоскую» стойку, изображенную на рис. 7.6. Плоскую стойку можно поставить с любой стороны трубы. Ее единственное назначение – восстанавливать прочность стены, «родная» стойка которой была ослаблена. Плоские стойки вам понадобятся во всех местах, где вы прорезали выемки.

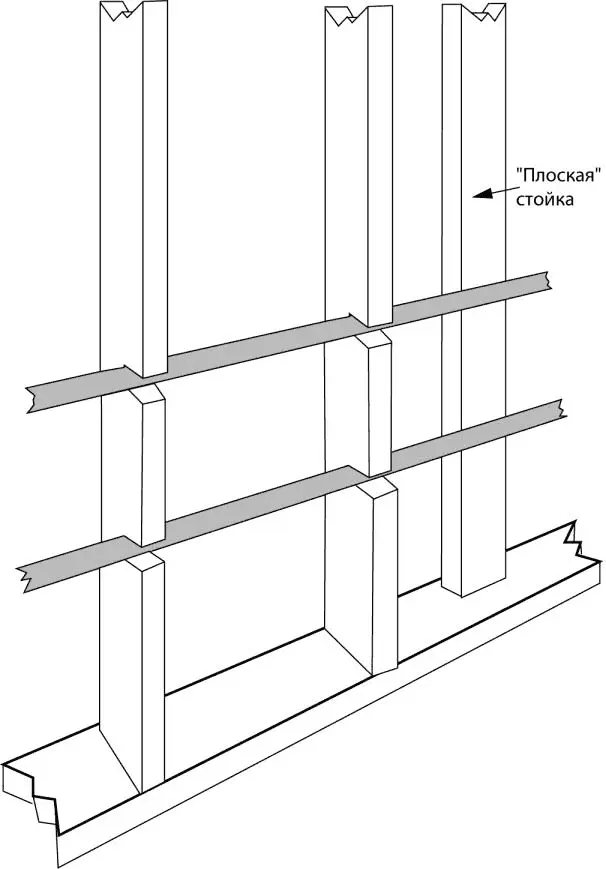

Рис. 7.6. В выемки стоек установите длинные отрезки труб. Если выемки глубже тех, что предписывают стандарты, добавьте «плоские» стойки для укрепления стен

Если вы делаете выемки в стойках каркаса наружных стен то вам следует учитывать уменьшающее воздействие на теплоизоляцию. Плоская стойка и труба сожмут стекловолоконную изоляцию и уменьшат ее эффективность. Хорошо убедитесь в том, что изоляция находится между наружной обшивкой стен и трубой. Кроме того, может быть полезна и изоляция труб.

Иногда для установки элементов сантехники приходится вырезать часть напольной балки. Если вы вырезаете часть балки, то следует сделать двойные балки-перемычки для перекрытия получившегося пролета, как это показано на рис. 7.7. Не забудьте выровнять оба конца разрезанной балки перед тем, как прибьете их к первой перемычке.

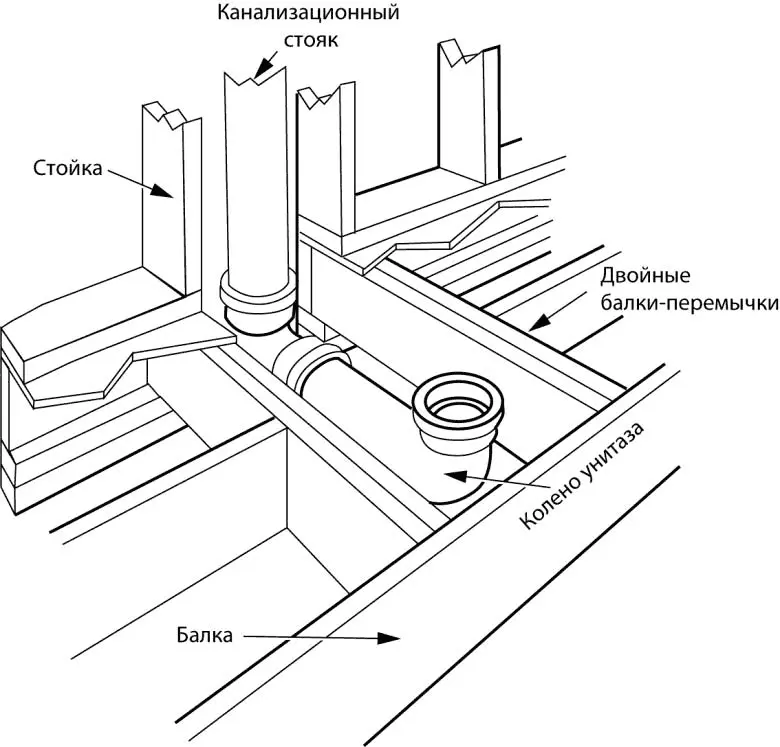

Рис. 7.7. Если вам необходимо вырезать часть напольной балки, закройте получившийся пролет двойными балками-перемычками

При монтаже жестких или гибких труб в отверстиях стен эти отверстия можно использовать в качестве опор для труб, предотвращающих их стук и дребезжание. Можно приобрести или изготовить вставки, соответствующие отверстиям или выемкам. Вставки для круглых отверстий можно изготовить из коротких отрезков труб большего диаметра, как это показано на рис. 7.8. Можно воспользоваться вставкой из стальной трубы для защиты от гвоздей и саморезов. В качестве крепежа можно использовать что угодно. Короткие отрезки труб, деревянные планки или картонные вставки. Иногда использование материалов для крепежа регулируется местными стандартами, но в основном требования стандартов заключаются только в использовании какой-либо постоянной опоры.

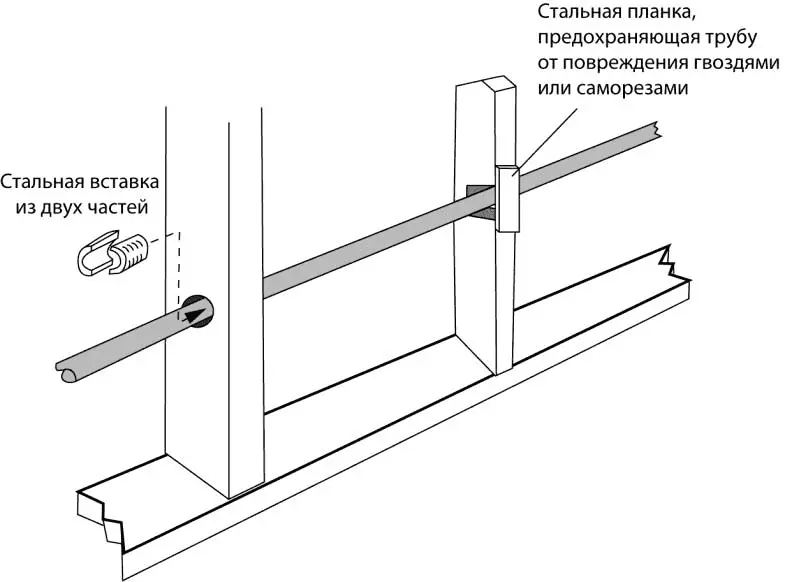

Рис. 7.8. Трубы можно защитить от повреждений гвоздями или саморезами с помощью стальных вставок или пластинок

Следует также учесть, что трубы могут быть повреждены гвоздями или саморезами. Гвозди и саморезы используются при зашивке стен после окончания сантехнических работ. Кроме того, на стены могут вешаться картины и различные элементы отделки. Гвоздь, прошедший через стойку и попавший в пластиковую или тонкую медную трубу, может натворить немало проблем. Небольшую протечку в стене сразу и не увидеть, в то время как вода может повредить материалы и стать причиной образования плесени. Вам опять-таки придется вскрывать стену для того, чтобы устранить протечку, что не очень приятное занятие. Поэтому если вырезы для труб имеют глубину 1¼" (31,8 мм) от поверхности стойки, то обязательно требуется защита от гвоздей или саморезов (трубы нужно прокладывать в гильзах).

Для того чтобы предотвратить возможные повреждения от гвоздей или саморезов, поместите стальные вставки (гильзы) в отверстия, как это показано на рис. 7.8, или стальные пластинки поверх выемок, что тоже изображено на этом же рисунке. Следует отметить, что защиту от гвоздей рекомендуется применять при монтаже пластиковых, а также жестких и гибких медных труб. Для стальных труб такая защита обычно не требуется.

Поскольку ванные комнаты имеют сложную структуру, их устройство регулируется строительными стандартами. В стандартах определяется тип полов, применяемые материалы, конструкция и расположение предметов. Причины использования этих стандартов обычно оправданны, хотя и не всегда ясны. В большинстве городов проводятся строгие проверки на соответствие этим стандартам.

Возможно, самое понятное объяснение находят стандарты, касающиеся использования той или иной сантехники. Правила регулируют применение труб различных диаметров и типов, расположение сливных труб и запорных вентилей.
