Рекс Миллер - Современный квартирный сантехник

Общие особенности монтажа.Три из шести особенностей являются общими для всех случаев монтажа моек и раковин: расстояние между сифоном и сливной трубой по вертикали, подключение смесителей и защита от брызг. Эти особенности мы рассмотрим прежде всего и будем применять их ко всем типам сантехнических приборов.

Установка раковины по высоте . Обычно раковину располагают на высоте от 31" (787 мм) до 34" (864 мм) от пола. Но единственным определяющим фактором в процессе установки является расположение раковины по отношению к сливной трубе. Соответствующие размеры для установки раковины показаны на рис. 7.11. Особенно важно выполнять эти соотношения при выполнении работ по модернизации или замене раковины. Если выходное отверстие сифона будет расположено ниже отверстия сливной трубы, слив будет происходить медленно или вообще не происходить. Решить проблему можно, подняв мойку или раковину выше. Возможно, вам придется поднять раковину выше обычного, но функционировать при этом она будет лучше. Иногда можно также разрезать и переустановить сливную трубу, но все же проще будет поднять раковину.

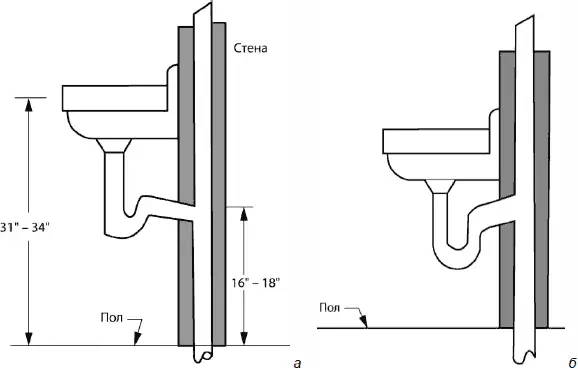

Рис. 7.11. Взаимное расположение сифона и сливной трубы при установке мойки или раковины: правильное ( а ); неправильное ( б )

В любом случае, можно также воспользоваться и другим вариантом. Концы сливных труб и однооборотных (Р-образных) сифонов (называемые хвостовиками ) обычно бывают длиннее, чем необходимо. Таким образом, можно обрезать часть трубы-хвостовика и установить раковину как следует.

Чтобы слив мойки или раковины нормально функционировал, учтите расстояние от нижней части раковины до пола, расстояние между сливной трубой и сифоном, а также расположение сливного отверстия. Как уже было сказано, это очень важно для выполнения работ по модернизации или замене раковины. Если вы устанавливаете раковину в первый раз, то имеете возможность расположить отверстие сливной трубы в нужном вам месте.

Процесс установки смесителя практически одинаков для всех моек и раковин. Не имеет значения, расположена мойка или раковина на кухне, в ванной комнате или прачечной. Следует лишь принять во внимание две особенности. Первую нужно учесть при замене смесителей в мойках, вторую – при установке мойки и смесителя. Если вы лишь меняете смеситель, то вам необходимо отвинтить его под мойкой, как это показано на рис. 7.12. Для работы вам понадобится специальный ключ для раковины, позволяющий отвинтить крепежные гайки. После того как гайки будут откручены, можно снять старый смеситель, удалить минеральные отложения и установить новый смеситель.

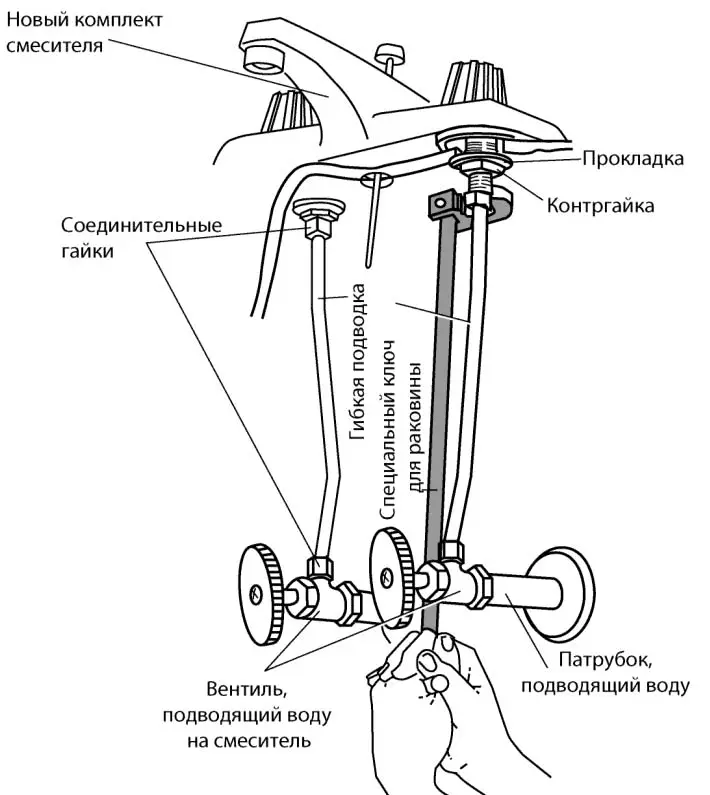

Рис. 7.12. Старые смесители откручиваются с помощью специального ключа для раковин, которым можно работать и за раковиной

Если вы сразу же устанавливаете новый смеситель и новую мойку, то проще всего будет подсоединить смеситель к мойке перед тем, как вы ее установите. Порядок подключения смесителя показан на рис. 7.13. Под некоторыми смесителями имеются уплотнительные прокладки, под некоторыми их нет. Прокладка служит для того, чтобы не допустить подтекания воды под смеситель и ее протечки под раковину. В любом случае, с помощью герметика следует герметизировать все соединения, включая и уплотнения.

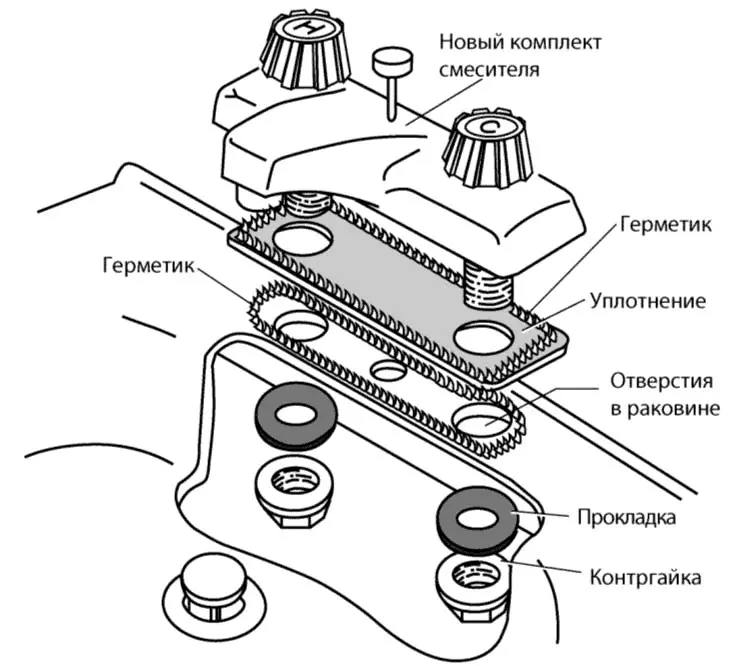

Рис. 7.13. Типичный порядок подключения смесителя

Последней работой, характерной для установки всех моек и раковин, является герметизация прибора. После того как вы выровняли прибор, следует затянуть все крепежи. Затем нужно герметизировать все соединения прибора. Промежуток между мойкой и стеной следует заполнить замазкой или герметиком, как это показано на рис. 7.14. Герметизация необходима для всех типов раковин в любом месте их расположения. Если какой-то участок не герметизирован, в нем может собраться вода и повредить стену.

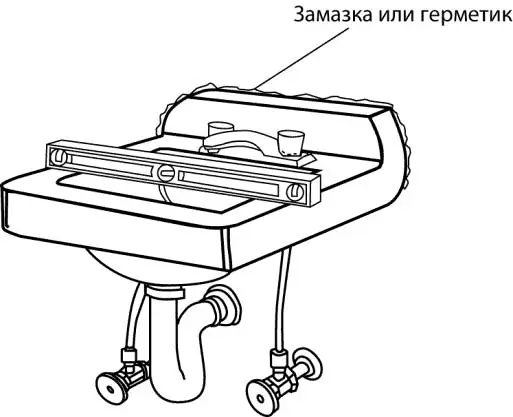

Рис. 7.14. Раковину необходимо выровнять и загерметизировать место ее соприкосновения со стеной

Опоры для моек и раковин.Опоры для моек – это то, что удерживает мойку на месте таким образом, чтобы ее можно было использовать. От типа опоры зависит внешний вид помещения и его чистота. В зависимости от опор мойки бывают трех основных типов, как это показано на рис. 7.15. Они могут быть подвесными, на подставке (пьедестале) и встроенными.

Подвесные мойки позволяют выполнять какие-либо действия под мойкой, с ними помещение имеет просторный и открытый вид. Такой тип установки идеален для небольших помещений. В этом случае также можно быстро и легко вымыть полы.

При проведении предварительных сантехнических работ необходимо точно рассчитать расстояния и размеры. Поскольку мойка будет крепиться специальным кронштейном, то для него нужно изготовить монтажное основание. Расстояние между выпускным отверстием сифона и отверстием сливной трубы необходимо рассчитать перед тем, как делать пазы для монтажной пластинки.

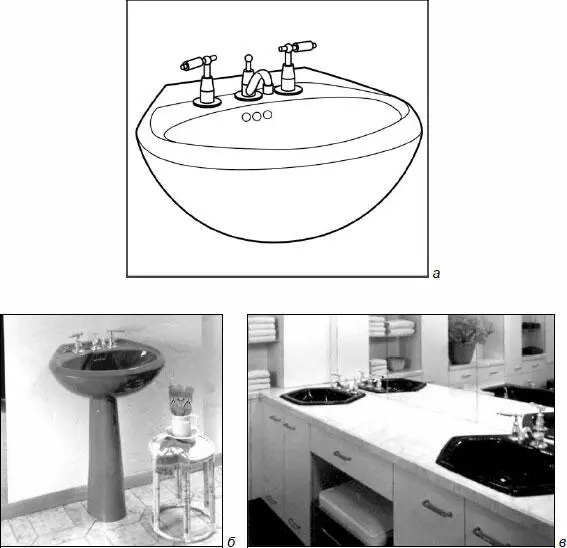

Рис. 7.15. Три типа моек или раковин: подвесные ( а ); на подставке типа «тюльпан» ( б ) и встроенные ( в )

Во-первых, определите подходящую вам высоту расположения мойки над полом. Это можно сделать, измерив расстояние от пола для других раковин, или исходя из таблицы технических характеристик. Тем не менее не забудьте, что выпускное отверстие сифона должно находиться под наклоном к сливной трубе, как это показано на рис. 7.11, а . У большинства моек и сифонов имеются протяженные соединительные трубы. Соединения осуществляются с помощью компрессионных фитингов, поэтому вы можете обрезать концы этих труб, чтобы отрегулировать некоторые из этих расстояний.

Если сливная труба представляет собой лишь торчащий патрубок, то у вас имеется много места. Если же сливная и вентиляционная трубы уже установлены на место, тогда вам необходимо отрегулировать высоту расположения мойки, чтобы слив происходил правильно.

В двух стойках каркаса стены, ближайших к мойке, прорежьте пазы. Прибейте между опорами перемычку из доски размером 2x4" (50x100 мм), как это показано на рис. 7.16, а. Кронштейны следует устанавливать после того, как будет восстановлена облицовка стены. Как видно на рис. 7.16, существуют различные типы кронштейнов. Используйте тип кронштейнов, рекомендованный производителем сантехнического прибора, который вы устанавливаете. Обычно кронштейны идут в комплекте с сантехническим прибором.
