Погружные насосы используются на глубинах, превосходящих область использования поверхностных насосов. Как показано на рис. 8.9, погружной насос представляет собой группу рабочих колес, находящихся в одной обсадной трубе. Вся система располагается ниже уровня воды в колодце и поднимает ее наверх. Несколько рабочих колес действуют совместно для увеличения мощности. Количество рабочих колес, используемых в насосе, варьируется, но наиболее стандартное число 10. Десять рабочих колес, как вы можете представить, обеспечивают достаточную мощность, чтобы поднять воду на поверхность земли.

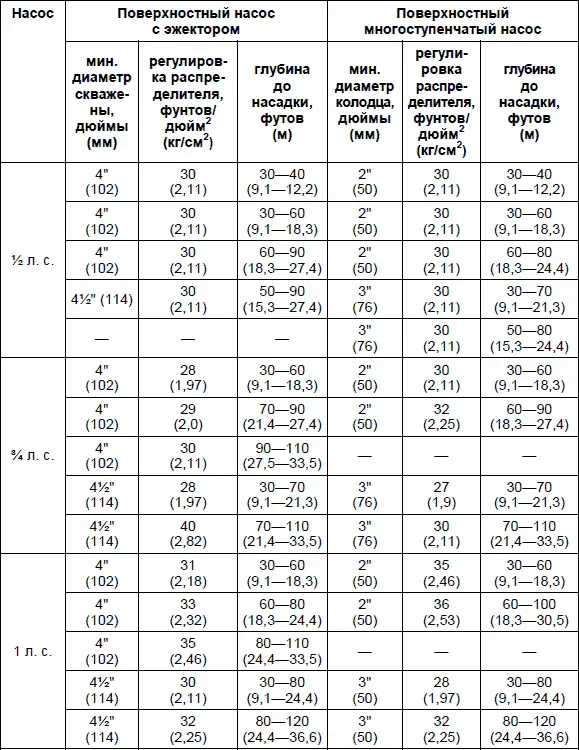

Таблица 8.2. Типовые требования к поверхностным насосам с эжектором и многоступенчатым насосам

*Простые поверхностные насосы используются до глубины 20 футов (6,1 м).

К недостаткам этого типа относится то, что такой насос дороже, чем поверхностный, для управления им требуется больше энергии, а оборудование подвергается большим опасностям выхода из строя. Как вы можете видеть на рис. 8.9, насос погружается в колодец и его вес поддерживается трубами. Коррозия или плохие соединения могут ослабить его, и он может затонуть на дне колодца. Для того чтобы извлечь его, потребуются специальные «рыболовные» инструменты. Кроме того, провода, идущие к электромотору, погружены в воду, поэтому существует большая вероятность появления электрических неполадок.

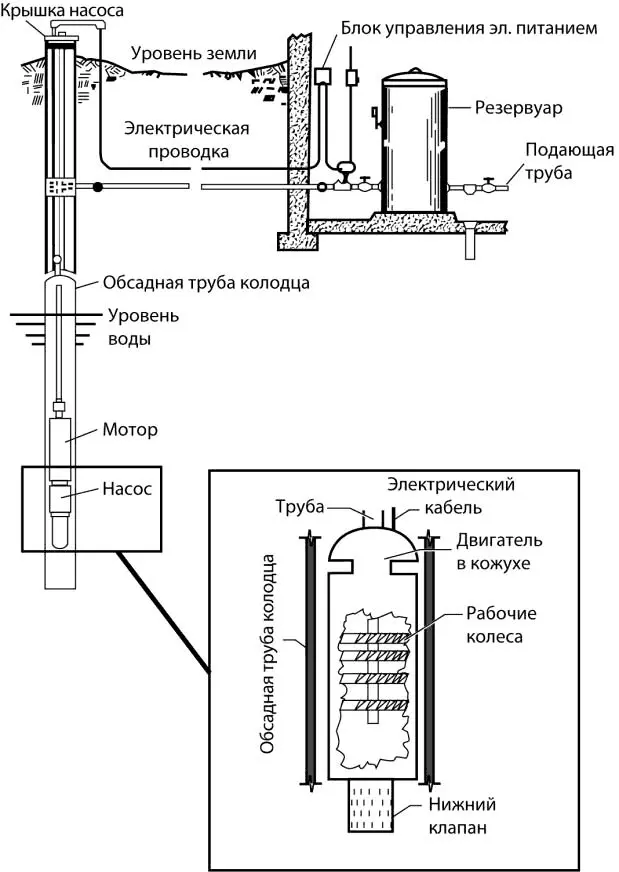

Рис. 8.9. Скважинные погружные насосы имеют мотор и несколько рабочих колес, расположенных ниже уровня воды

Почти все резервуары для воды, используемые в загородных домах, могут быть двух типов. Первый, и наиболее старый тип, это резервуар с воздушной подушкой, как это показано на рис. 8.10. Во втором типе используется эластичный баллон из толстой пластмассы для воды, и он известен как эластичный резервуар.

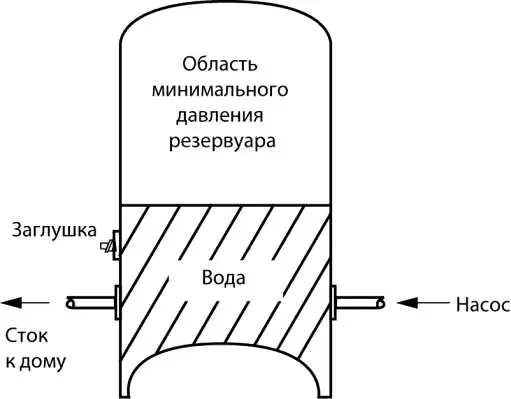

Рис. 8.10, а . Работа резервуара с воздушной подушкой. При минимальном давлении в резервуаре, при котором насос качает

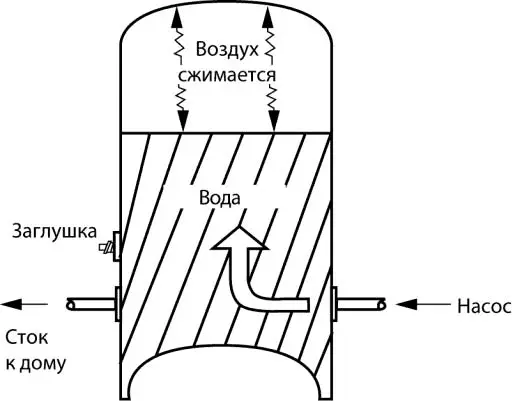

Рис. 8.10, б . Насос закачивает воду в резервуар, которая сжимает воздух вверху резервуара. Насос отключается при крайнем большом давлении

Эластичные резервуары.Они имеют несколько преимуществ перед металлическими (жесткими) резервуарами. Оба типа резервуаров используют воздушный объем, который сжимается водой, когда она закачивается в резервуар. Однако вода в эластичных резервуарах не соприкасается с металлом резервуара, и таким образом, резервуар не подвергается действию коррозии. Поскольку вода не касается металла резервуара, она не приобретает частичек ржавчины и неприятный вкус. Когда резервуар устанавливают в первый раз, то в нем создают избыточное давление.

В верхней части резервуара будет находиться воздушный клапан, так же как на автомобильной шине. Воздух закачивается в резервуар до рекомендованного давления, обычно 35 фунтов/дюйм 2(2,46 кг/см 2). Затем вода накачивается в резервуар, сжимая воздух до, приблизительно, 55 футов/дюйм 2(3,87 кг/см 2), и система готова к работе. Управляющий выключатель, имеющийся в системе, предназначен для включения насоса, когда давление упадет до минимального, и выключения его, когда давление достигнет максимума. Стандартный диапазон давлений от 25 (1,76 кг/см 2) до 50 фунтов/дюйм 2(3,5 кг/см 2). Давление определяется при помощи манометра на насосе или водопроводной трубе и подбирается так, чтобы выключатель давления включался и выключался соответственно при нижнем и верхнем значениях давления.

Небольшая проблема при установке эластичного резервуара связана с тем, что вам необходим источник сжатого воздуха. Для этой цели может быть использован практически любой источник, такой как, например, маленький аварийный компрессор, работающий от прикуривателя в автомобиле. Но первоначальная установка требует того, чтобы в резервуар был закачан воздух.

Вначале резервуар будет требовать небольшого внимания к себе. Однако несколько месяцев спустя давление в резервуаре надо будет проверять при помощи шинного манометра, просто как вы проверяли бы его в шине автомобиля. Когда стержень клапана в резервуаре изнашивается, то он может протекать, и поэтому нуждается в периодической замене.

Резервуары с воздушной подушкой.Эти резервуары самые старые. Кроме того, для них используется термин резервуар с воздушной полостью . Большинство типов таких резервуаров оцинкованы внутри и снаружи. Существует несколько основных модификаций. Некоторые покрыты пластмассой или эмалью. Такие резервуары работают практически как эластичные баки. Вода омывает внутреннюю часть резервуара. Пока покрытие внутри резервуара не повреждено, стальной материал резервуара не будет загрязнять воду. Однако срок использования резервуаров с воздушной подушкой меньше, чем эластичного резервуара.

Заполнение резервуара с воздушной подушкой очень несложно. Как можно видеть на рис. 8.11, а , в резервуаре есть отверстие на высоте одной трети. Когда насос залит и готов закачивать, вы удаляете заглушку из отверстия. Затем включаете насос до тех пор, пока вода не начнет вытекать из отверстия, и только тогда выключаете его (рис. 8.11, б ). Вставьте заглушку в отверстие и убедитесь, что она плотно закрыта. Используйте тефлоновую ленту или пасту для уплотнения. Затем включите насос снова. Когда насос наполняет резервуар, воздух в верхней части сжимается до определенного максимального значения. В этой точке датчик давления отключает насос. Проверьте на утечки по пузырькам воды или пятнам влаги.

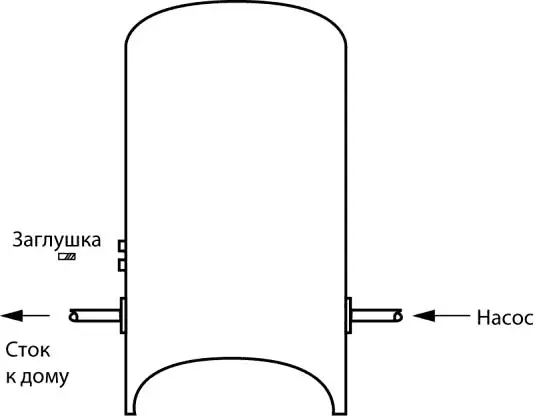

Рис. 8.11, а . Резервуар с воздушной подушкой. Первоначальное положение – резервуар пуст

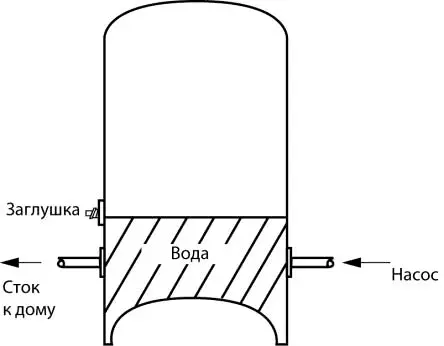

Рис. 8.11, б . Резервуар наполнен до уровня заглушки, и она закрыта

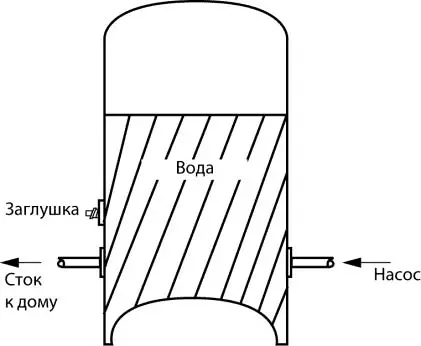

Рис. 8.11, в . Резервуар следует наполнить на две трети для оптимальной работы

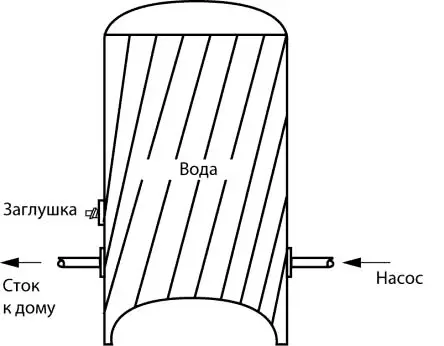

Рис. 8.11, г . Наполненный резервуар может быть осушен до заглушки и снова заполнен
