Рис. 8.15. Желательные характерные особенности водопроводной системы насоса. Вентили позволяют отсоединить каждую секцию при проведении ремонта или осушения и заполнения резервуара. Наружный кран работает как осушитель резервуара или дополнительный кран

Вентиль, установленный после резервуара, служит для отсоединения насоса и резервуара от домашнего и садового водопровода. Это позволяет проводить ремонт садовых кранов или ремонтные работы в точках подачи воды к хозяйственным постройкам и надворным строениям. Кроме того, этот вентиль помогает отключить трубы на зиму.

Кран у резервуара позволяет спускать воду из насоса, резервуара и труб в данной схеме. Это может быть необходимым при проведении ремонтных работ или для предупреждения повреждений при возможном промерзании.

Запорный вентиль, расположенный у входа водопроводных труб в дом, как это показано на рис. 8.16, может отключать подачу воды в дом во время выполнения ремонтных работ. Лучше всего, если этот вентиль является вентилем, показанным на рис. 8.16. Это вентиль с краном для слива воды, который иногда называется спускным вентилем . Этот вентиль позволяет спускать воду, осушая тем самым трубы в доме. Это очень важно, если дом должен быть закрыт без прогревания в морозную погоду.

Рис. 8.16. Типовая схема водопроводной системы от колодца к дому. Вентиль с краном для слива воды позволит осушить трубы в доме на зимний период

Насос водоснабжения должен иметь несколько электрических элементов управления и контроля. Во-первых, как показано на рис. 8.17, специальный выключатель включает и выключает насос в требуемом диапазоне давления. Однако, как показано, также неплохо иметь ручной выключатель и электрическую розетку на линии. Это позволило бы вам отключать электроэнергию от насоса, но иметь электрическое освещение в данном месте. Освещение иметь очень полезно, если ремонт или регулировки необходимо провести в ночное время. Освещение также является источником тепла, чтобы предотвратить проблемы замерзания. Розетка и выключатель должны быть помещены в кожух, пригодный для использования на открытом воздухе.

Рис. 8.17. Желательные электрические элементы управления и контроля для колодезного насоса: водонепроницаемая распределительная коробка с ручным выключателем насоса и розетками на напряжение 110 В переменного тока, работающих всегда в положении «вкл», и отдельный автомат защиты цепи в главном энергоузле

Электрическая цепь насоса должна управляться и контролироваться отдельным автоматом защиты цепи или предохранителем. Неразумно объединять насос с другим электрическим устройством.

Насос и резервуар часто находятся под открытым небом. Однако неплохо соорудить над ним маленькую постройку – колодезный домик . Эта постройка предохранит компоненты системы от перепадов погоды и ее нежелательных воздействий.

Точные размеры и форма могут быть выбраны в соответствии с общим дизайном дома. Дизайн может быть выбран и таким, чтобы просто закрыть колодец. В этом случае важно оставить возможность свободного доступа к элементам управления и контроля. Вы должны иметь возможность доступа к воздушному клапану на эластичном баке или к заглушке, используемой для установления давления в резервуаре с воздушной подушкой.

Возможно, что самым важным моментом будет учет того, как трубы могут быть извлечены из колодца. Длина труб может составлять до 80 футов (24,4 м) и более. Некоторые колодезные домики сконструированы так, что крыша у них легко снимается. Другие построены таким образом, что могут складываться, а третьи – полностью разобраны на части просто вывинчиванием нескольких болтов и убраны.

Когда трубы вынимаются из колодца для ремонта, это называется капитальным ремонтом скважины . Эти работы проводятся не часто из-за большой трудоемкости, но иногда это делать надо. Труба имеет значительный вес, и поэтому человек вручную с этой работой не справится. Необходим подъемный кран, ворот для подъема тяжестей или высокая тренога с подъемными механизмами, такими как блок и лебедка. Приспособленная тренога высотой 8—10 футов (2,44—3,05 м) с маленьким блоком и лебедкой наиболее распространенный вид такелажа, используемый частными домовладельцами для капитального ремонта колодца.

Когда ремонт окончен, важно не допустить, чтобы трубы упали в колодец. Если насос расположен прямо сверху колодца, тогда весь насосный блок вынимается. Если насос находится у одной из сторон, то трубы между насосом и колодцем остаются прикрепленными к обсадной трубе и используются как места прикрепления веревки или цепи, используемой при ремонте.

Труба вынимается настолько, насколько это возможно, при помощи треноги. Если используется стальная труба, то она должна быть вынута целиком, или же короткие секции должны быть откручены и удалены по мере их вынимания.

Если трубы полиэтиленовые, то они скорей всего представляют собой протяженные куски до сифонного жиклера. Всасывающая труба от сифонного жиклера представляет собой также один кусок. Эти трубы могут быть согнуты в широкую арку после вытягивания.

Вне зависимости от типа, труба может быть вытянута только на высоту нескольких футов при помощи такелажных механизмов.

Это значит, что необходимо отстегивать веревку или цепь и прикреплять ее в положение ниже. Для предотвращения при этом падения трубы в колодец используется ремонтный зажим, который показан на рис. 8.18. Ремонтный зажим прочно крепится к трубе колодца в верхней ее части и прикрепляется к чему-нибудь, чтобы быть уверенным, что она не упадет обратно в колодец. Затем веревка или цепь блока или лебедки отсоединяется от верха треноги. Она вновь прикрепляется к ремонтному зажиму, и следующая секция может быть поднята из колодца. Так повторяется до тех пор, пока вся труба не будет вытянута. Эта процедура проделывается в обратном порядке при установке трубы обратно в колодец.

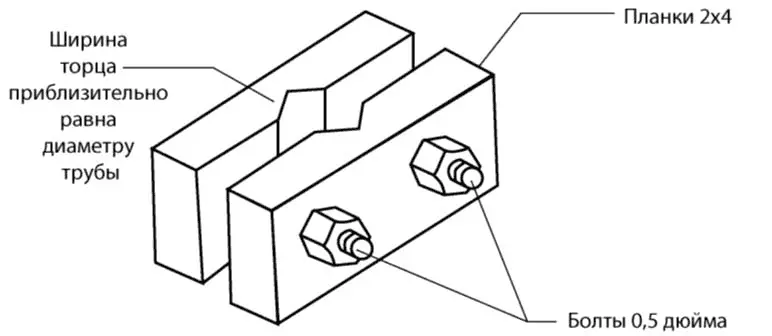

Рис. 8.18. Изготовьте два или три ремонтных захвата для использования их при капитальном ремонте колодца

Во многих загородных домах проживают не круглогодично и непостоянно. Ими часто пользуются как домиками для уикендов и проведения отпуска, и в таких случаях их закрывают, если они не используются. Выполнить консервацию летом довольно легко. Просто закройте главный вентиль между домом и резервуаром, отключите насос, и безопасность соблюдена. Если вы не собираетесь пользоваться холодильником некоторое время, то и его отключите, оставив дверцу открытой, чтобы избежать запаха затхлости. И этого достаточно. Просто заприте дверь – и в путь.
