В каждой сливной трубе должен быть установлен однооборотный сифон, как это показано на рис. 2.8. Единственным сливом, где не должно быть однооборотного сифона, является слив в унитазе. Во всех унитазах, одобренных для использования, уже имеется встроенный однооборотный сифон (рис. 2.9). Поскольку мы заговорили о туалетах, необходимо отметить, что официальное строительное название туалета звучит как ватерклозет . Часто на планах он отмечается как «WC». В некоторых местах он также называется словом «commode» (стульчак). Он был назван ватерклозетом своим создателем, англичанином по имени Джон Креппер. В Англии его также называют словом «loo».

В стандартах также обозначено расстояние от сливной трубы до вентиляции. Так как слив осуществляется самотеком, а не под действием водяного давления, для того, чтобы вода стекала, необходим доступ воздуха.

Рис. 2.9. Сифон, встроенный в унитаз

Если сливная труба слишком быстро заполняется водой, в слив может попасть воздух. Попавший в сливную трубу воздух может при отсутствии вентиляции привести к тому, что сточные воды перельются через сифон и подвергнут дом воздействию газов и запахов. Вот почему обязательно наличие вентиляции вблизи каждой сливной трубы. Расстояния, приведенные в табл. 2.4, касаются расположения вентиляции в сливных трубах любого диаметра. Не забудьте, что диаметр сливных канализационных или фановых труб определяется количеством единиц расхода воды на сантехнический прибор. Эти данные также приведены в табл. 2.4.

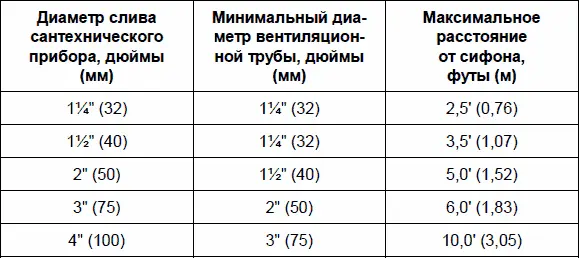

Таблица 2.4. Требования к диаметру сифона и расстоянию до вентиляционной трубы

В стандартах также указывается пропускная способность сливных канализационных труб. Посмотрите на табл. 2.5. Стандартная кухонная мойка оснащена сливом и сифоном диаметром 1½" (40 мм).

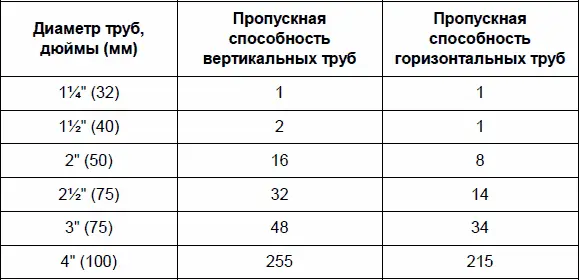

Таблица 2.5. Пропускная способность сливных канализационных труб

Расход воды кухонной мойки составляет две единицы. Такой объем сточных вод мойки возможен при вертикальном расположении сливной канализационной трубы. Однако если труба будет проходить горизонтально хоть какое-то расстояние, диаметра 1½" (40 мм) будет недостаточно. Взглянув на таблицу, вы можете заметить существенное увеличение пропускной способности с 2 до 16 единиц только лишь благодаря увеличению диаметра трубы с 1½" (40 мм) до 2" (50 мм).

Обычно несколько сантехнических приборов, например кухонную мойку и стиральную машину, подсоединяют к одной 2" вертикальной сливной канализационной трубе. Это хорошая идея с практической точки зрения. Например, большинство посудомоечных машин конструируются таким образом, что их слив проходит через сточную систему кухонной мойки. Диаметр сливных труб большинства кухонных моек составляет 1½" (40 мм). Чтобы избежать противотока, можно через небольшое расстояние вывести кухонную сливную трубу в трубу большего диаметра. Исходя из данных табл. 2.5, мы можем увидеть, что пропускная способность труб при этом возрастет с 2 до 16 единиц.

Большинство стандартов в настоящее время требуют установки сифона на выпуске из здания, как это показано на рис. 2.10. Этот сифон блокирует проникновение запахов и газов из главных канализационных коллекторов. Это важно, поскольку канализационные газы часто бывают ядовитыми и взрывоопасными. Кроме того, они имеют крайне неприятный запах.

Рис. 2.10. Новые стандарты требуют установки сифонов на выпуске из здания

Диаметр и расположение вентиляционных труб также регулируются стандартами. В данном случае два фактора будут основными: диаметр и удаленность от сантехнических приборов, которые они обслуживают. Не забудьте, что сточные системы являются самотечными, и для слива воды им необходима вентиляция. Вентиляционные трубы обычно несколько меньше сливных, т. к. плотность воздуха меньше, чем плотность воды. В табл. 2.6 вы можете увидеть, что для двухдюймовой (50 мм) сливной трубы из нашего предыдущего примера вам потребуется вентиляционная труба диаметром 1½" (40 мм). У вентиляции имеется и другая важная функция – функция выпуска газов и запахов из вентиляционной системы вашего дома в атмосферу. В большинстве стандартов газы считаются ядовитыми и опасными. Они, также как и канализационные газы, имеют плохой запах и являются взрывоопасными. Вентиляционные трубы обычно проходят через крышу, как показано на рис. 2.11. Эти газы и запахи легче воздуха, поэтому вентиляция на уровне крыши позволяет им подниматься в воздух и рассеиваться, не затрагивая жилой зоны.

Таблица 2.6. Требования стандартов к диаметру и расположению вентиляционных труб

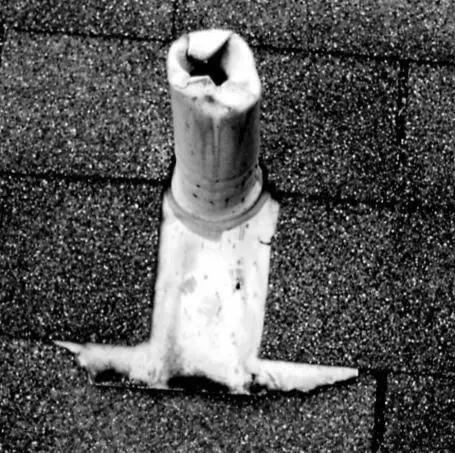

Рис. 2.11. Вентиляционная труба сточной системы, проходящая через крышу

Еще одно требование стандартов относится к использованию опор для труб всех трех систем – подводящей водоснабжения, сточной (канализационной) и вентиляционной. В табл. 2.7 содержатся данные, необходимые для опор различных типов труб. Как правило, диаметр труб и их пропускная способность при этом не имеют значения. Отсутствие подходящих опор может привести к тому, что трубы будут дребезжать или прогибаться. Иногда от прогиба в местах трубных соединений могут возникнуть разрывы и протечки.

Таблица 2.7. Стандарты на опоры труб

Существует несколько различных методов крепления труб. Некоторые из них зависят от интервалов, расположения рядом с прочным основанием или от других факторов. В стандартах чаще всего не указывается тип креплений, а лишь промежутки между ними.

Поэтому в данном случае инспектора по строительству могут наложить запрет на все, что они посчитают не соответствующим требованиям.

К стандартным крепежам относится сантехническая лента (металлическая полоска с отверстиями, проделанными через определенные промежутки) и различные скобы, как показано на рис. 2.12—2.14.
