Рекс Миллер - Современный квартирный сантехник

В случаях, когда вам необходимо изменить направление трубы или соединить две или несколько частей или перейти от одного размера трубы к другому, используются детали, называемые фитингами . На рис. 3.5 показано несколько типов применяемых фитингов. Они используются при работе с большинством типов труб и могут быть чугунными, стальными, медными и пластиковыми и применяться с чугунными, стальными, медными и пластиковыми трубами соответственно.

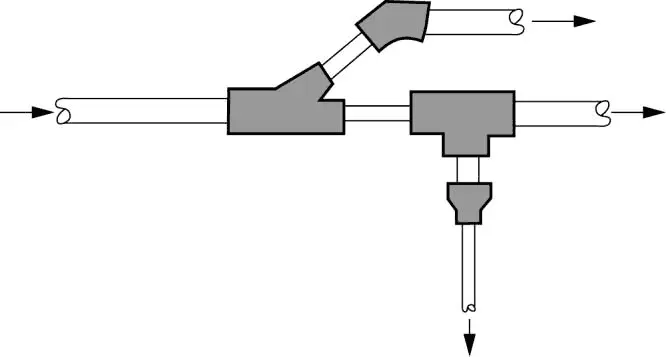

Рис. 3.5. Фитинги позволяют вам менять размер и направление труб

Металлические трубы являются старейшим типом труб. Свинцовые трубы применялись еще во времена римлян, а чугунные трубы использовались больше столетия. Время и накопленный опыт способствовали пониманию того, как избежать таких последствий, как отравление свинцом при применении труб. Металлические трубы могут быть изготовлены из чугуна, стали, свинца, латуни и меди.

Чугунные трубы.Эти трубы изготавливаются из настоящего чугуна. Они прочные, долговечные и тяжелые. Чугунные трубы в основном используются в качестве труб для сточной (канализационной) и вентиляционной систем, поскольку их диаметр не соответствует небольшому диаметру подводящих труб. Их трудно резать и непросто сваривать. Многие стандарты в настоящее время требуют заменять чугунные трубы пластиковыми. Таблица 3.1 содержит сведения о металлических трубах.

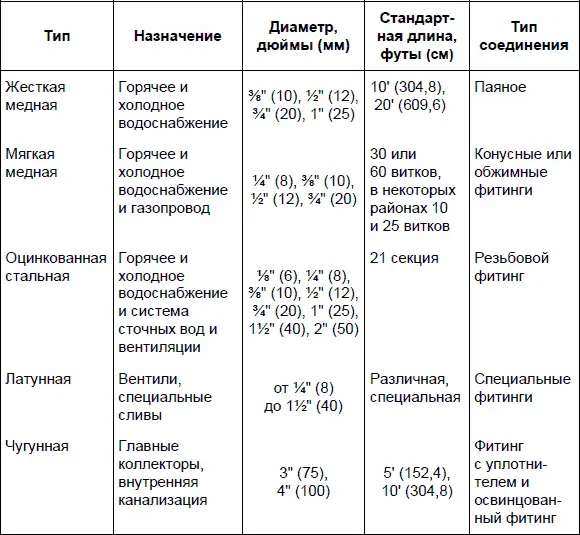

Таблица 3.1. Характеристики металлических труб

Стальные трубы.Стальные трубы обычно называются железными. Железо, конечно же, является основным компонентом стали, но все-таки здесь существуют отличия. Практически все трубы с резьбой являются стальными. Стальные трубы делятся на две большие группы: оцинкованные трубы и трубы без покрытия. Оба типа труб являются сборными и меняют свое направление с помощью деталей, называемых фитингами .

Оцинкованные трубы.Как показано на рис. 3.6, оцинкованные трубы покрыты цинком снаружи и внутри, что уменьшает коррозию. Покрытие цинком лишь уменьшает коррозию, но не останавливает ее. Оцинкованные трубы могут служить очень долго, но если вы заметили на ваших трубах, по которым поступает вода, пятна ржавчины или почувствовали ржавый привкус воды, – это означает начало коррозии.

Трубы без покрытия.У таких труб отсутствует покрытие. Они называются трубами из черного металла, поскольку на их поверхности образуется черный налет при обработке на сталепрокатном стане. Иногда на сталепрокатном стане на трубы наносится тонкий слой лака (рис. 3.7). Такой тип труб обычно используется для газопроводов в жилых домах. Если по ним будет поступать вода или химикаты, то они быстро заржавеют. Оцинкованные трубы также можно использовать для газопроводов, но это будет стоить немного дороже.

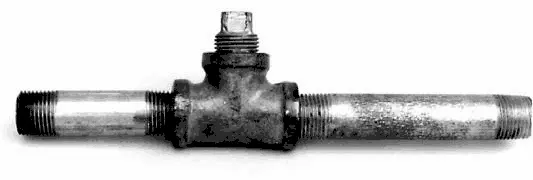

Рис. 3.6. Оцинкованная труба и фитинги

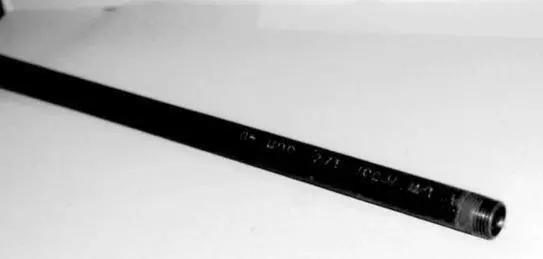

Рис. 3.7. Трубы из черного металла – это стальные трубы без антикоррозийного покрытия

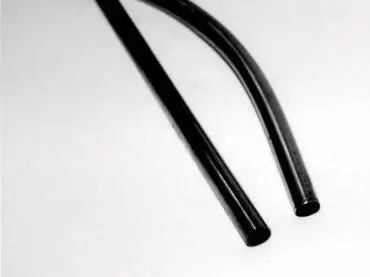

Рис. 3.8. Труба из жесткой меди и гибкая труба из мягкой меди. Обратите внимание на небольшой изгиб гибкой трубы после того, как она была свернута в бухту

Медные трубы.Медные трубы, пожалуй, самые распространенные трубы для проведения трубопроводов водоснабжения (рис. 3.8). Существует два типа медных труб: трубы из жесткой (твердой) меди и трубы из мягкой меди . Изделия из жесткой меди обычно называют медными трубами , а изделия из мягкой меди – гибкими медными трубами . Оба типа труб являются достаточно легкими и недорогими, но для работы с ними требуются специальные инструменты и навыки. Кроме того, медные трубы делятся на три класса в зависимости от толщины стенки трубы. У труб класса M (М) самые тонкие стенки, поэтому с ними легче всего работать. Самые толстые стенки у труб класса K (К), в то время как трубы класса L (Л) имеют среднюю толщину. Однако трубы из мягкой меди делятся только на два класса, К и Л. В табл. 3.2 сравниваются классы труб из жесткой и мягкой меди.

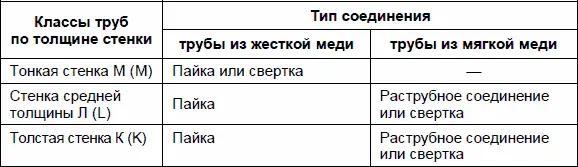

Таблица 3.2. Классы медных труб и типы их соединений

Примечание.Гибкие медные трубы также можно паять, но для этого потребуются специальные инструменты.

Еще одним важным моментом при работе с медью является необходимость использования специальных инструментов для соединения труб из жесткой меди с гибкими трубами. Фитинги, предназначенные для жестких труб, не подойдут для их соединения с гибкими трубами. В этом случае необходимо использовать специальные фитинги или воспользоваться специальным инструментом для увеличения внутреннего диаметра гибкой медной трубы до ее наружного диаметра, который называется пуансоном . Мы будем говорить об этом позднее, но в данном случае информация такого рода может помочь в планировании.

Некоторые медные трубы имеют хромовое покрытие. Это покрытие придает им более привлекательный внешний вид и защищает от появления пятен окисления и коррозии. Такие хромированные медные трубы часто применяются при монтаже открытых (видимых) водопроводных или сливных линий.

Свинцовые трубы.В настоящее время свинцовые трубы используются очень редко. Стандарты разрешают их применение в качестве сливных и вентиляционных, а свинцовые втулки все еще используются на крышах в качестве уплотнений, предохраняющих вентиляционные трубы (рис. 3.9). Тем не менее свинцовые трубы очень тяжелые, мягкие и довольно дорогие. Их никогда не следует использовать в качестве водопроводных.

Рис. 3.9. Свинцовая втулка устанавливается поверх вентиляционной трубы для уплотнения вентиляционного отверстия

Латунные трубы.Латунные трубы обычно используются в качестве сифонов, сливных труб, а также в качестве подводки. Это один из самых дорогих типов труб. В домашних условиях обычно применяются хромированные трубы. Латунные трубы тяжелые, плохо поддающиеся обработке и дорогие. Так как медь является основным компонентом латуни, медные и латунные фитинги взаимозаменяемы. Вам также может встретиться бронзовый фитинг или вентиль. Латунь – это сплав меди и цинка, а бронза – сплав меди и олова. В этих сплавах в различных целях также могут использоваться другие металлы, например сурьма. Для непрофессиональных сантехников не имеет особого значения, какой из двух сплавов использовать. Латунь больше подвержена коррозии, чем бронза, вот почему многие вентили изготавливаются именно из бронзы, а не из латуни.
