Рекс Миллер - Современный квартирный сантехник

В большинстве случаев ремонт можно производить с помощью труб из ПВХ и эластичных соединительных муфт, как это показано на рис. 3.12. Компонентами таких соединений являются муфты, фитинги для безвтулочного соединения и стяжные хомуты для скрепления стыков. Такие соединения изготавливаются из толстого обрезиненного или неопренового волокна, наподобие материала для автомобильных покрышек. При покупке хомута или муфты вы должны выбрать размер, подходящий для диаметра вашей трубы. Стяжной хомут полностью надевается на одну из труб, которая затем укладывается на место. После укладки обеих труб вы надеваете хомут на второй отрезок трубы и затягиваете зажимы. Такой тип соединений позволяет быстро и легко осуществлять ремонт труб, но его не следует применять для ремонта напорных труб.

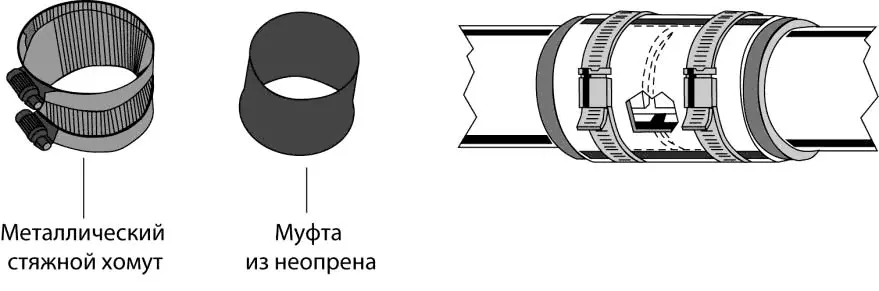

Рис. 3.12. Эластичные соединительные муфты и стяжные хомуты применяются для соединения сливных труб

Термин фитинг обычно относится ко всем различным приспособлениям, используемым для монтажа труб с требуемым расположением и нужным направлением. Существуют фитинги практически для всех типов труб, и обязательным является соответствие применяемого фитинга типу трубы. Другими словами, если вы используете оцинкованную трубу, то и фитинг должен быть оцинкованным. Если вы не следуете этому правилу, то впоследствии столкнетесь со всевозможными проблемами, начиная с коррозии и заканчивая тем, что ваша система не пройдет проверку.

Существует огромное количество фитингов, как показано на рис. 3.13. Фитинги одной и той же формы могут применяться для стальных, пластиковых и медных труб. Гораздо меньший выбор фитингов имеется для чугунных, керамических и стекловолоконных труб, но здесь также применяются колена 22½°, 45° и 90° и Т-образные и Y-образные тройники. Следует отметить еще одну особенность фитингов. Фитинги для сливных и вентиляционных труб отличаются от обычных фитингов. Поскольку через них проходит большое количество отходов и воды под низким давлением, их конструкция позволяет более плавно и постепенно изменять направление труб, чем конструкция обычных фитингов (рис. 3.14). Существуют фитинги для любых типов сливных и вентиляционных труб, изготовленных из АБС, ПВХ, чугуна, керамики и стекловолокна. Однако тип фитинга должен соответствовать типу трубы. Фитинги из АБС следует использовать с трубами из АБС, также как и чугунные фитинги должны применяться лишь с чугунными трубами и т. д. Объясняется это тем, что клеевые составы и герметики для каждого типа труб различаются. Вы не сможете соединить трубы из АБС с помощью клея для ПВХ.

Основная группа фитингов для оцинкованных труб изображена на рис. 3.15. Пользуясь лишь только этими фитингами, вы сможете смонтировать трубы практически в любом месте. Однако в использовании оцинкованных фитингов имеется один недостаток. Для уплотнения резьбовых соединений необходимо использовать пасту или тефлоновую ленту. Звенья труб необходимо собирать прямо на месте последовательно и очень тщательно. Для этого используются тяжелые трубные ключи, применение которых в ограниченном пространстве осложняется громоздкими фитингами. Стальные фитинги также имеют более высокую стоимость по сравнению с остальными типами фитингов, поскольку резьба нарезается на заводе.

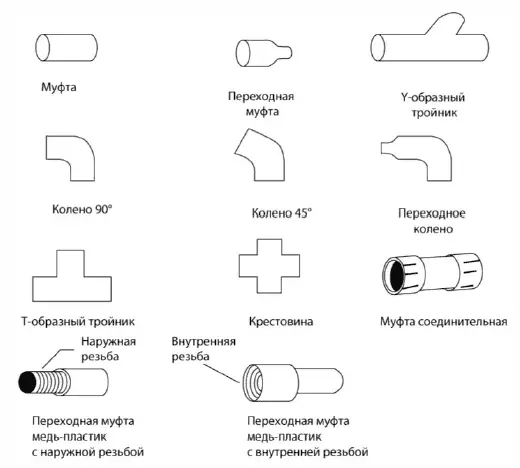

Рис. 3.13. Основные конфигурации фитингов

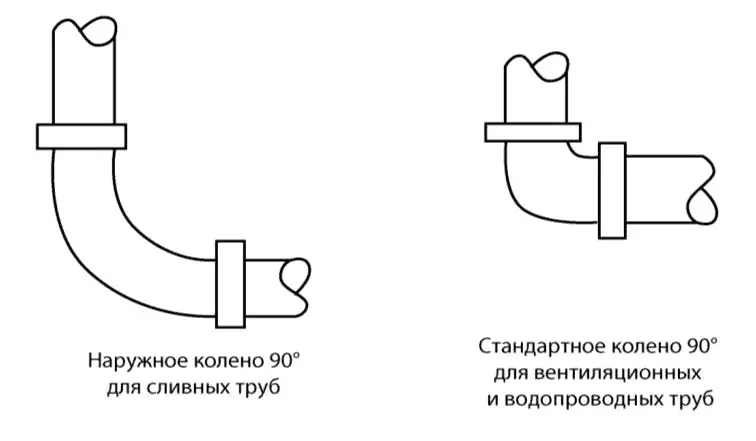

Рис. 3.14. Сливной фитинг имеет более длинный и закругленный изгиб

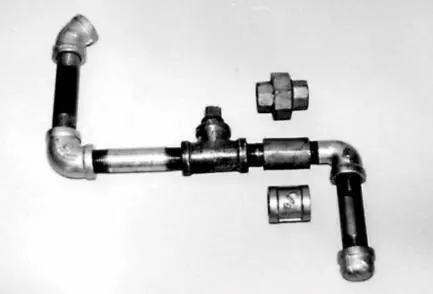

Рис. 3.15. Основные фитинги для оцинкованных труб. Слева направо: колено 45° (угольник), колено 90°, Т-образный тройник, заглушка, муфта соединительная (вверху), стальная муфта (посередине), муфта из кованого чугуна (внизу), внешнее колено 90° и колпачок

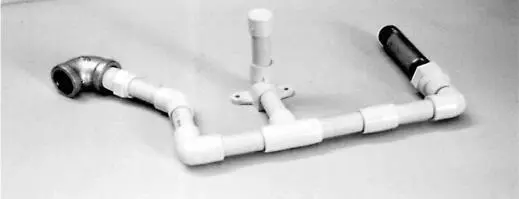

Рис. 3.16. Основные фитинги для пластиковых труб. Слева направо: переходник с наружной резьбой, колено 45°, колено 90°, Т-образный тройник, колено с проушинами и переходник с внутренней резьбой

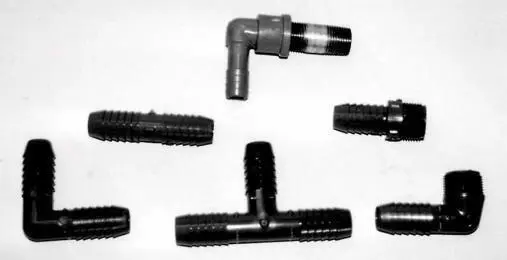

Рис. 3.17. Основные фитинги со штуцерным профилем, используемые для пластиковых труб из ПЭ и ПБ. Вверху изображен переходник с внутренней резьбой; посередине – муфта и переходник с наружной резьбой; внизу – колено 90°, Т-образный тройник и переходник с коленом 90° и наружной резьбой

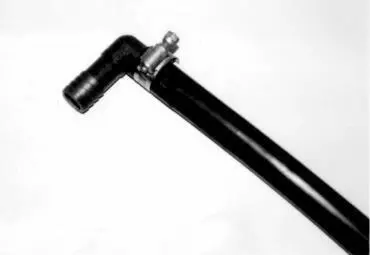

Рис. 3.18. Колено 90° со стяжным хомутом для гибких труб из ПЭ

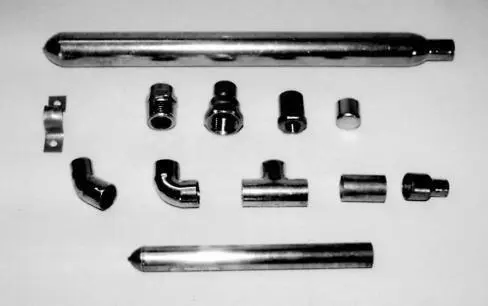

Рис. 3.19. Основные фитинги для труб из жесткой меди. Вверху – воздушная камера. Во втором ряду, слева направо: хомут для крепления трубы, штуцер с наружной резьбой, штуцер с внутренней резьбой, переходная муфта с внутренней резьбой и заглушка. В третьем ряду: колено 45°, колено 90°, Т-образный тройник, муфта и переходная муфта. Внизу изображен патрубок. Его можно также использовать и в качестве воздушной камеры

Рис. 3.20. Пластиковый компрессионный фитинг используется для соединения пластиковых или металлических и пластиковых труб между собой

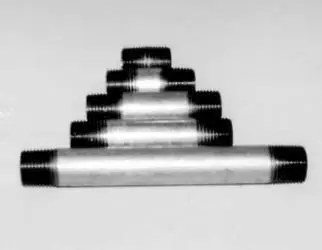

Рис. 3.21. Патрубки

Основная группа фитингов для пластиковых труб изображена на рис. 3.16, а группа фитингов для гибких пластиковых труб – на рис. 3.17. На рис. 3.18 показано применение зажима и фитинга со штуцерным профилем для пластиковых труб из ПЭ и ПБ. Фитинги для жестких медных труб изображены на рис. 3.19. Как медные, так и пластиковые фитинги меньше стальных фитингов по размеру, что облегчает их использование в ограниченном пространстве. Пластиковые фитинги монтируются легче всех остальных, т. к. они быстро приклеиваются или привариваются. Медные фитинги необходимо паять, для чего требуется специальный инструмент и время. Для пайки фитингов также требуются некоторые навыки.
