Фитинги для гибких медных труб (из мягкой меди) различны, и о них будет рассказано в разделе о работе с мягкой медью. Еще один тип фитингов очень полезен. Это компрессионный фитинг, изображенный на рис. 3.20. Имеются подобные фитинги для пластиковых, оцинкованных и медных труб, и их можно использовать для соединения труб, изготовленных из различных материалов, например пластиковой и оцинкованной труб.

Применяя подходящие фитинги и патрубки, вы можете переносить ваши трубы практически в любое место. Патрубки – это короткие отрезки труб, как это показано на рис. 3.21. В большинстве магазинов в продаже имеются резьбовые патрубки длиной от 1 (25) до 18 дюймов (460 мм), предназначенные для стальных труб. Разница между патрубками диаметром до 6 дюймов (150 мм) составляет 1 дюйм (25 мм), далее интервал увеличивается до 2 дюймов (50 мм) между патрубками разных размеров. В некоторых районах этот интервал составляет ½ дюйма (12 мм). Меньшее количество патрубков разных размеров имеется в наличии для пластиковых труб, а для медных труб количество размеров патрубков и вовсе ограничено. Все дело в том, что короткие отрезки пластиковых или медных труб легко нарезаются и склеиваются или паяются. Для этого не требуется каких-то особых инструментов.

Однако для самостоятельной нарезки стальных труб вам понадобится трубонарезная плашка для нарезания резьбы. Нарезка резьбы на стальных трубах гораздо более трудоемкий процесс, чем на медных или пластиковых, а резьбонарезные инструменты стоят очень дорого. Нарезка стальных труб вручную – непростая задача. Для этого требуется большая физическая сила. Даже профессиональный сантехник предпочтет воспользоваться готовыми патрубками, чем прекращать работу для нарезки труб и резьбы. Можно приобрести электрический резьбонарезной инструмент, но его высокая стоимость не окупится, если только вы не приобретаете его для профессионального использования. Многие лицензированные сантехники теперь даже не берут с собой инструмент для нарезки труб.

Чаще всего в домашних сантехнических системах используются три типа главных подающих вентилей: (1) проходные запорные вентили, (2) запорные клиновые вентили и (3) шаровые вентили. У каждого типа вентилей имеются свои особенности конструкции и достоинства. На рис. 3.22 изображены все типы вентилей в разрезе. Существует также и несколько других типов вентилей, но данные вентили являются наиболее распространенными.

Имеется еще один тип запорной арматуры, встраиваемый обычно в ту или иную систему. Это обратный клапан , изображенный на рис. 3.23. У большинства обратных клапанов есть заслонка, пропускающая воду в одном направлении. Если только вода течет в обратном направлении, заслонка закрывает отверстие, перекрывая, таким образом, поток воды.

Проходные запорные вентили являются самым распространенным типом запорной арматуры и самым недорогим. В них применяется уплотнительная прокладка, перекрывающая поток воды, как показано на рис. 3.22, а . Такие вентили используются в качестве запорных в кранах на кухне и в ванной комнате, в унитазах и наружных кранах для шлангов. Дисковые вентили чаще всего изготавливаются из латуни и хромируются. Поскольку для уплотнения в них используются мягкие прокладки, необходимо время от времени проверять их состояние.

Особенностью запорных клиновых вентилей является клиновидный затвор, проходящий через всю трубу (рис. 3.22, б ). Эти вентили обычно сделаны из бронзы. Клин и седло для него обрабатываются на станке и являются парными элементами, которые срабатывают и перекрывают поток воды под действием напора воды. Эти вентили больше и длиннее обратных клапанов, а также намного дороже.

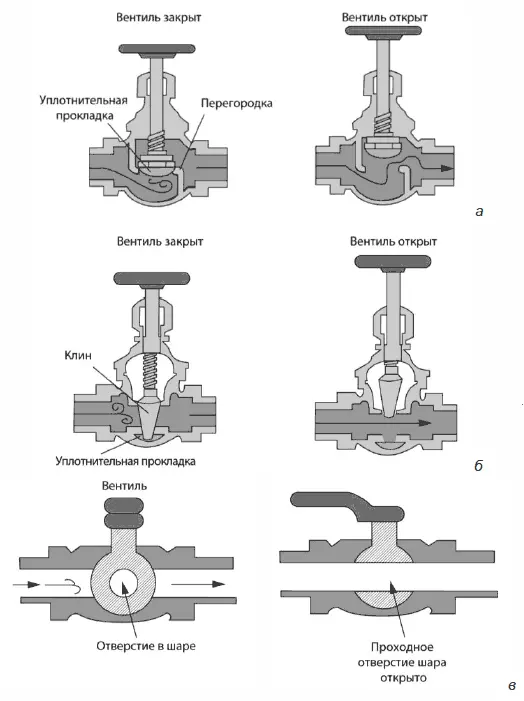

Рис. 3.22. Три основных типа водопроводных вентилей: проходной запорный вентиль ( а ); запорный клиновый вентиль ( б ); шаровой вентиль ( в )

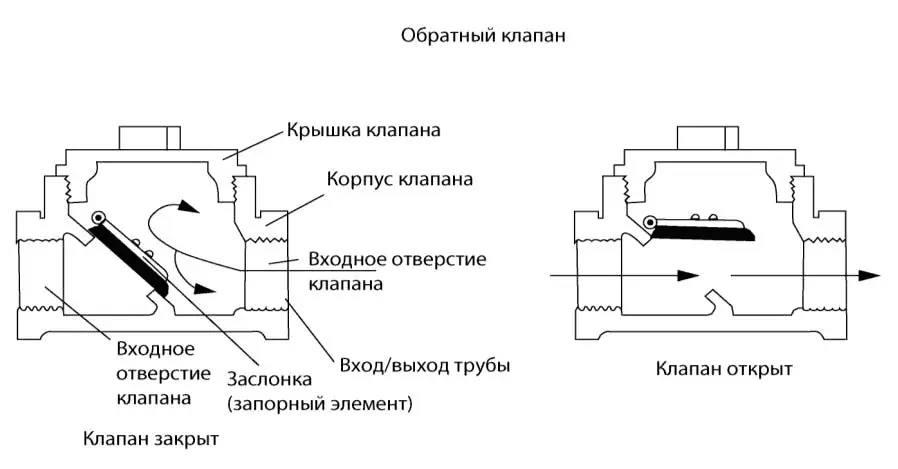

Рис. 3.23. Обратный клапан обеспечивает поток воды в одном направлении

Шаровой вентиль , изображенный на рис. 3.22, в , также действуют под напором воды. Тем не менее шаровой вентиль (чаще всего имеющий шар с отверстием в одном направлении) является более простым механизмом и не таким громоздким. Шаровой вентиль меньше того же запорного клинового вентиля или обратного клапана. Шаровые вентили изготавливаются из бронзы, латуни, ПВХ, нержавеющей стали или соединения этих материалов. Они относительно недорогие.

Седловидные вентили , изображенные на рис. 3.24, используются для подключения вспомогательных элементов с низким расходом воды к существующим линиям водоснабжения и не требуют особой модификации последних. Применяются они в основном с жесткими медными трубами. Вентиль плотно зажимается вокруг трубы, а игольчатый пустотелый клапан ввинчивается в трубу. Пластиковое уплотнение между клапаном и трубой обеспечивает защиту от протечек. Чаще всего такие вентили используются для подключения льдогенератора или холодильника к гибким медным или пластиковым трубам.

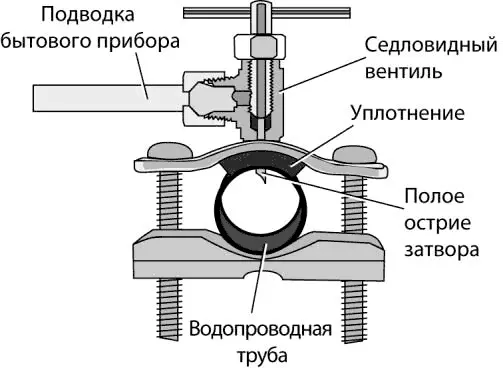

Рис. 3.24. Седловидный вентиль используется для подключения таких бытовых приборов, как льдогенератор или холодильник

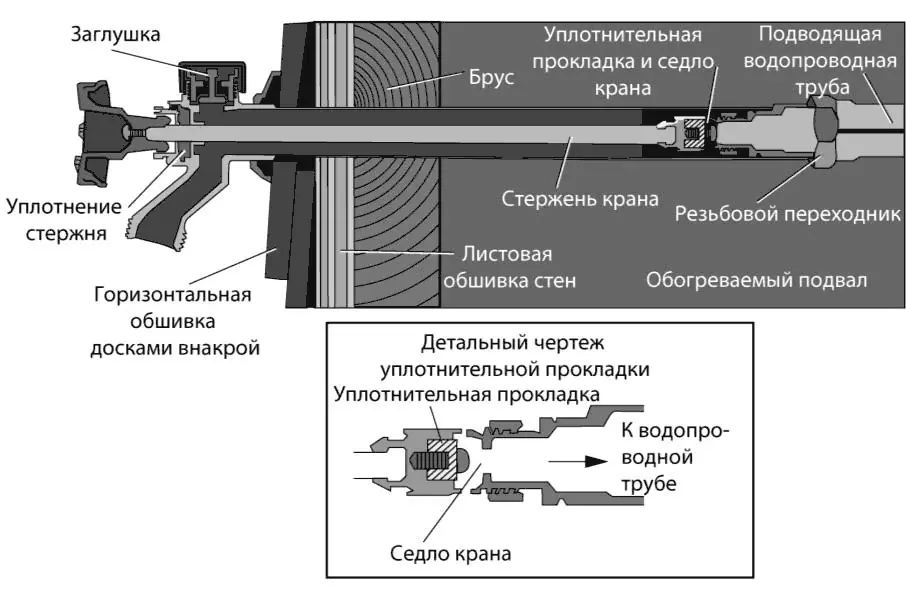

Рис. 3.25. Запорный кран для подключения шланга представляет собой особый тип крана. Вентиль находится в обогреваемом подвале и не замерзает холодной зимой

Следует упомянуть еще один тип запорной арматуры. Это кран для подключения шланга , изображенный на рис. 3.25. Этот кран применяется вместо ниппеля для подключения шланга в районах с холодным климатом, где требуется наружный доступ к воде, но низкая температура воздуха не позволяет использовать стандартные вентили или ниппели. Альтернативой такому крану являются всесезонные краны, устанавливаемые во дворах и фермерских хозяйствах.

Существует еще одна проблема, имеющая отношение к сантехнике. Металлические трубы часто подключаются к электрической распределительной панели для соблюдения мер электробезопасности. На рис. 3.26 показан специальный зажим для подключения заземления, используемый при этом. Следует иметь в виду, что заглубленные трубы уже являются заземленными.

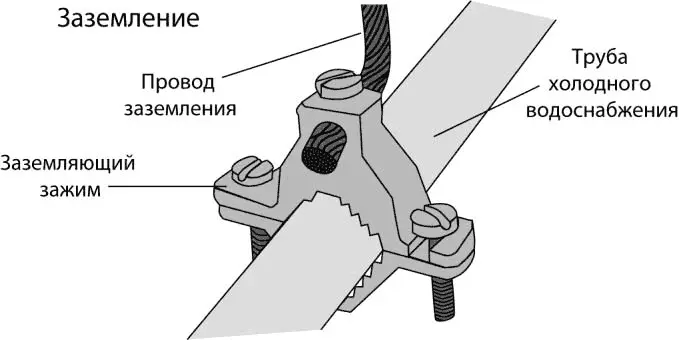

Рис. 3.26. Для выполнения заземления применяется специальный зажим для заземления
