Евгений Колосов - Утепление и гидроизоляция дома и квартиры

2. Плиты утеплителя приклеивают на клей или мастику враспор между установленными планками, стык в стык друг с другом. Можно дополнительно закрепить утеплитель на гвозди или шурупы. При необходимости, последний шаг между планками делают меньше других, а плиты утеплителя подрезают (рис. 36).

3. На полученную поверхность с помощью оцинкованных гвоздей и скотча крепят гидроизоляционную пленку.

4. К планкам прибивают панели из ДВП или другого легкого материала.

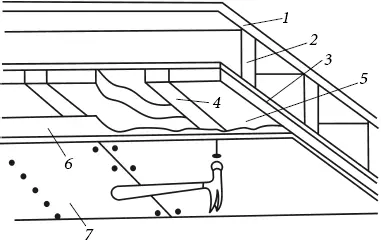

Рис. 36. Внутренняя теплоизоляция плоской деревянной кровли: 1) кровельное покрытие; 2) брусья перекрытия крыши; 3) имеющийся потолок (не обязательный слой); 4) деревянные планки; 5) утеплитель; 6) пароизоляция; 7) декоративные панели

5. Производят лицевую отделку потолка (окрашивание, оклейка обоями и т. д.).

1. На подготовленное основание укладывают слой пароизоляционной пленки.

2. К основанию монтируют на дюбели первый слой теплоизоляции в виде плит толщиной 7 – 20 см в зависимости от климатических условий. Плиты укладывают стык в стык, швы тщательно заделывают герметиком и проклеивают малярным скотчем.

2. Верхний слой утеплителя (плиты повышенной прочности толщиной 3 – 5 см) укладывают на первый слой с перевязкой швов (рис. 37).

Рис. 37. Двухслойная теплоизоляция плоской кровли: 1) несущее основание; 2) пароизоляция; 3) нижний слой утеплителя; 4) верхний слой утеплителя; 5) гидроизоляция

3. Поверх утеплителя укладывают слой гидроизоляции по выбранному методу.

Устройство цементно-песчаной стяжки при формировании изоляционного кровельного «пирога» должно сопровождаться формированием температурно-усадочных швов, иначе в процессе изменения объема под воздействием температур в стяжке могут образоваться трещины.

1. Первый слой наклеивают по подготовленному основанию (стяжка, плиты утеплителя, закрепленная изолирующая пленка) на мастику или путем подплавления нижнего слоя специальным феном или горелкой. Приклеивание на мастику может быть горячим и холодным. Листы стыкуют внахлест на 10 – 15 см, приклеивая заходящий на соседний лист край к этому листу.

2. Тем же способом, но уже по предыдущему слою гидроизоляции, устраивают следующие слои. Всего должно быть от двух (для скатной кровли) до четырех (для плоской кровли в регионе с влажным климатом) слоев. По отношению к предыдущему слою, рулоны или листы материала приклеивают с перевязкой швов. При устройстве оклеечной гидроизоляции на скатной кровле полотна материала крепят и на свес карниза, на несколько см выводя за его пределы (в водосток или лобовую доску), плотно приклеивая края гидроизоляции.

3. После укладки всех слоев гидроизоляции ее покрывают мастикой подходящего состава и посыпают песчано-гравийной смесью (или отдельно песком либо гравием), вдавливая ее в слой мастики. Это мероприятие защитит гидроизоляцию от механических повреждений.

1. На подготовленное основание с помощью шпателя, лопатки, кисти или валика наносят жидкий гидроизоляционный состав (гидроизоляционная мастика, полимерцементная штукатурка, полиуретановые составы), разравнивая его полутерком или скребком. В итоге получается бесшовная гидроизоляционная мембрана. Штукатурные составы следует применять осторожно и обязательно устраивать по ним кровельное покрытие или защитный слой, поскольку штукатурка со временем может потрескаться, если будет находиться не в оптимальных условиях. Иногда составы наносят методом напыления с помощью специального насоса с распылителем.

2. При необходимости, на высохший первый слой наносят еще несколько слоев. На верхний из них для устройства защитного слоя можно насыпать песок или гравий (или их смесь) и вдавить в невысохшую массу гидроизоляции.

1. Слой гидроизоляционного состава наносят на подготовленную поверхность, выливая из емкости, в которой он был подготовлен. Этот вариант отличается от окрасочной гидроизоляции способом нанесения (инструменты применяют лишь при выравнивании смеси, саму смесь выливают свободно), консистенцией состава (более жидкий) и невозможностью применения на скатных кровлях.

2. После нанесения и выравнивания верхнего слоя гидроизоляции, по нему устраивают втопленную защитную посыпку из песка и гравия.

1. По бетонному основанию устраивают цементно-песчаную стяжку или стяжку из легкого бетона, с образованием необходимого уклона к воронке, толщиной 5 см в самом низком месте.

2. После высыхания стяжки по ней укладывают слой гидроизоляции по выбранному методу, сохраняя уклон.

3. На гидроизоляции укладывают стык в стык плиты прочного теплоизоляционного влагостойкого материала (например, ЭППС или его аналоги), соединяя их в пазы по боковым граням (рис. 38). Стыки между плитами замазывают герметиком и проклеивают лентой-серпянкой.

Рис. 38. Инверсионная плоская кровля с гравийной засыпкой: 1) плита перекрытия; 2) стяжка с образованием уклона; 3) гидроизоляция; 4) утеплитель; 5) геотекстиль; 6) гравийная засыпка

4. Укладывают, монтируя к плитам теплоизоляции, слой геотекстиля. Листы геотекстиля укладывают внахлест на 10 – 15 см.

5. Сверху создают гравийную засыпку толщиной 5 см или более, разравнивают, уплотняют и при желании заливают жидким цементным раствором.

1. По подготовленному бетонному основанию заливают слой цементно-песчаной стяжки или стяжки из легкого бетона, соблюдая уклон в сторону водоприемника. Толщина стяжки – не менее 5 см.

2. По высохшей стяжке укладывают гидроизоляционный слой по выбранному способу.

3. Монтируют плиты прочного утеплителя (ЭППС или подобные ему влагостойкие материалы), укладывая стык в стык и соединяя в пазы. Соседние ряды укладывают с перевязкой швов. Швы заделывают герметиком и проклеивают армированной лентой. При необходимости, монтируют 2 или 3 слоя теплоизоляции с обязательной перевязкой и герметизацией швов (рис. 39).
