2. Поверх стропил с уложенным теплоизоляционным материалом располагают слой гидроизоляции в соответствии с выбранным методом (рис. 46).

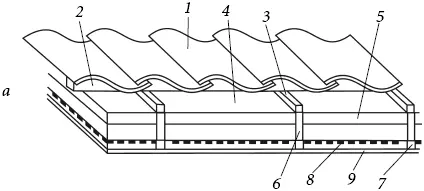

Рис. 46. Теплоизоляция скатов кровли со стропилами в утеплителе: а – с нижней обрешеткой под стропилами; 1) покрытие кровли; 2) обрешетка; 3) контробрешетка; 4) гидроизоляция; 5) теплоизоляция; 6) стропила; 7) контробрешетка (нижний слой); 8) пароизоляция; 9) обшивка потолка

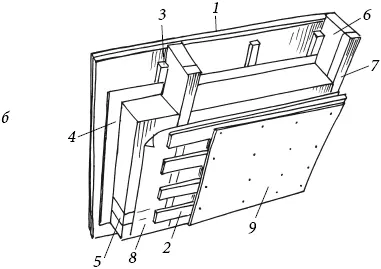

Рис. 46. Теплоизоляция скатов кровли со стропилами в утеплителе: б – с нижней обрешеткой перпендикулярно стропилам; 1) покрытие кровли; 2) обрешетка; 3) контробрешетка; 4) гидроизоляция; 5) теплоизоляция; 6) стропила; 7) контробрешетка (нижний слой); 8) пароизоляция; 9) обшивка потолка

3. Поверх гидроизоляции устраивают два слоя контр обрешетки: первый строго на стропила, второй – перпендикулярно первому.

4. По верхнему слою обрешетки укладывают кровельное покрытие. Между ним и гидроизоляцией должен остаться зазор высотой не менее 2,5 – 5 см.

5. По нижней поверхности стропил и теплоизоляции устраивают сплошную пароизоляцию, укладывая полиэтиленовую пленку или подобный материал с помощью скотча или клея, внахлест на 10 см.

6. Снизу к стропилам по ним или перпендикулярно им прибивают еще один слой обрешетки. На его бруски крепят потолочные плиты (обшивку) под чистовую отделку, оставляя между ними и теплоизоляционным материалом вентиляционный зазор.

Щели вокруг труб и вентиляционных каналов должны быть герметично закрыты пенным утеплителем быстрого схватывания, войлоком или другими подобными материалами. Однако утеплитель не должен прилегать к трубам: сначала их оборачивают специальным картоном. Электропроводку от теплоизоляции тоже должен отделять изолирующий материал: например, на основе глины.

1. По подготовленному основанию устраивают стяжку из цементно-песчаного раствора толщиной 2 – 3 см. Можно дополнительно усилить ее армированной сеткой.

2. По стяжке укладывают лаги, как при утеплении пола по лагам. Высота сечения лаг должна быть равна планируемой толщине слоя теплоизоляции. Возможно устройство насыпной теплоизоляции без лаг: в таком случае утеплитель насыпают ровным слоем непосредственно на основание, по нему устраивают стяжку и укладывают дощатый настил.

3. По лагам укладывают пароизоляционную пленку, плотно прижимая ее к основанию, стыкуя полотнища внахлест на 10 см.

4. Между лагами насыпают керамзит или другой сыпучий утеплитель (для Средней полосы России расход сыпучего утеплителя можно взять примерно 100 кг на 1 м 2пола, но лучше произвести расчет).

5. По лагам, перпендикулярно им, устраивают дощатый настил.

1. На подготовленное основание укладывают листы из металла (нержавеющая сталь, свинец, медь, алюминий) или материала на основе пластмассы (винилпластик, пластикат). Листы закрепляют друг с другом путем сварки (пластиковые листы сваривают с помощью специального фена или горелки), к основанию их крепят на шурупы (дюбели) с гидроизоляционной прокладкой или специальный клей. Листы укладывают внахлест на 5 – 10 см. Укладку начинают с нижнего ряда, накладывая верхние ряды поверх кромок нижних.

2. Поверхность стальных листов покрывают антикоррозийнным составом.

3. Швы между листами заделывают гидроизолирующим герметиком.

4. Производят окрашивание поверхностей прочной краской, стойкой к погодным воздействиям. Окрашивают как металлические, так и пластиковые листы.

1. Конструкция под этот вид кровельного покрытия представляет собой стропильную систему из стропил 5 Ѕ 15 см с шагом 60 – 90 см и перпендикулярную стропилам обрешетку, закрепленную по контробрешетке с шагом, соответствующим размерам черепицы (рис. 47). Контробрешетку крепят на стропила поверх уложенного на них гидроизоляционного ковра, под которым устраивают выбранный тип теплоизоляции (если чердак теплый).

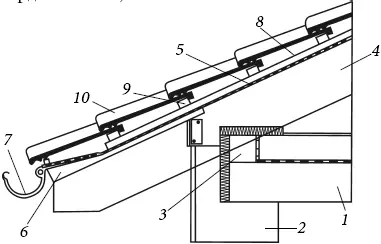

Рис. 47. Кровля с цементно-песчаной черепицей (карнизный узел): 1) чердачное перекрытие с тепло– и гидроизоляцией по нему; 2) стена; 3) балка мауэрлат для опоры стропил; 4) стропило; 5) ветрозащитный слой гидроизоляции (пленка или мембрана); 6) завершение стропила – клинообразный брус; 7) водосточный желоб; 8) контробрешетка по стропилам; 9) обрешетка, перпендикулярная стропилам, по размеру черепицы; 10) черепица

2. По подготовленному основанию монтируют черепицу с перевязкой швов, начиная с нижнего ряда. Черепицу крепят гвоздями к обрешетке через уже имеющиеся в черепице заводские отверстия.

1. Конструкция под битумную черепицу представляет собой стропильную систему (произвольного сечения, способного выдержать вес черепицы) со сплошной обрешеткой из фанеры или ориентированных стружечных плит (рис. 48).

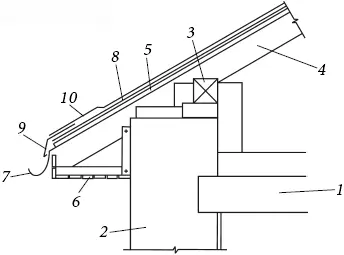

Рис. 48. Кровля с битумной черепицей (карнизный узел): 1) чердачное перекрытие с тепло– и гидроизоляцией по нему; 2) стена; 3) балка мауэрлат для опоры стропил; 4) стропило; 5) сплошная обрешетка; 6) подшивка карниза (нижняя защита стропильной конструкции на карнизном свесе); 7) водосточный желоб; 8) подкладочный гидроизоляционный ковер; 9) капельник из гидроизоляционного материала; 10) черепица

Обрешетку крепят непосредственно на стропила перпендикулярно им сплошным настилом. Поверх обрешетки укладывают гидроизоляционный подкладочный ковер, поверх которого на карнизном свесе устраивают капельник и водосточный желоб для отвода воды. Гидроизоляция битумной черепицей может сочетаться как с теплым, так и с неотапливаемым чердаком.

Поскольку материалы на основе пенопласта плавятся при контакте с органическими растворителями, недопустимо их соприкосновение с битумно-полимерными составами. Если такой контакт необходим, утеплитель из пенопласта изолируют полиэтиленовой пленкой.
