Как рулеткой измерить внешние размеры, известно каждому. Но с ее помощью можно установить и внутренние. Для этого захватывают наконечником рулетки край изделия и совмещают прямой угол рулетки с противоположным углом заготовки, при этом надо не забыть учесть размер корпуса рулетки (рис. 26).

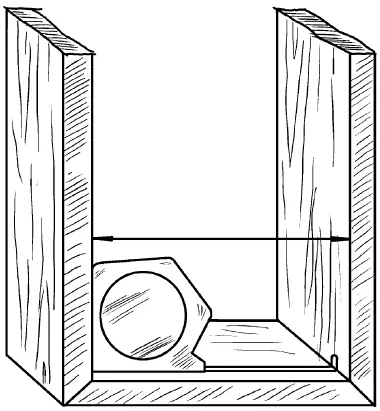

Рис. 26. Метод измерения внутренних размеров с помощью рулетки

Необходимо уметь пользоваться и рейсмусом (рис. 27). Чтобы прочертить линию, параллельную кромке заготовки, прижимают колодку инструмента к краю доски и начинают двигать его в направлении от себя. При этом следят за тем, чтобы игла только слегка прочерчивала линию (если на нее нажимать сильно, она будет рвать волокна древесины и проводить неровную бороздку).

Рис. 27. Выполнение параллельных линий с помощью рейсмуса

По мере приобретения навыка работы с древесиной арсенал необходимых инструментов расширяется за счет надфилей, напильников, электроинструмента.

Мастер в своей работе обязательно применяет различный режущий инструмент – всевозможные пилы и ножовки. Было установлено, что применение пилы насчитывает примерно 4000 лет. На протяжении этого периода данный инструмент совершенствовался как в плане использующихся для него материалов, так и относительно возможных вариантов пиления. Например, есть пилы, работающие при движении на себя или от себя. Но в целом принцип использования инструмента один и тот же, поскольку пила – это металлическое полотно (лента), на одной стороне которого нарезаны зубья (рис. 28) (она называется зубчатым венцом, противоположная ей – спинкой, а боковые – щечками).

В зависимости от того, для какого пиления предназначается инструмент, форма зубьев может быть различной (рис. 29).

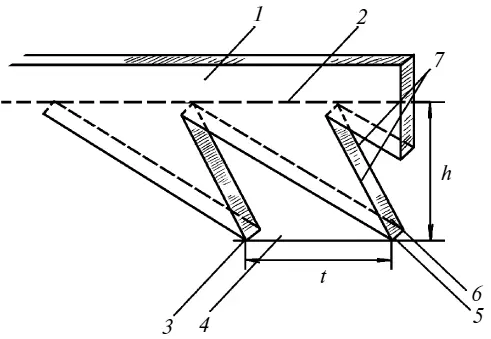

Рис. 28. Элементы пилы (h – высота зуба; t – расстояние между смежными зубьями): 1 – полотно; 2 – линия основания зубьев; 3 – вершина зуба; 4 – пазуха; 5 – передняя кромка; 6 – передняя грань; 7 – боковые режущие кромки

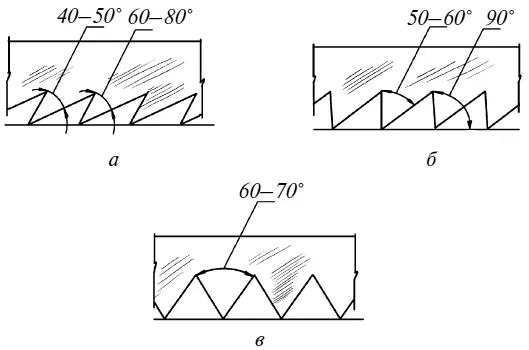

Рис. 29. Углы зубьев пил: а – для продольного пиления б – для смешанного пиления; в – для поперечного пиления

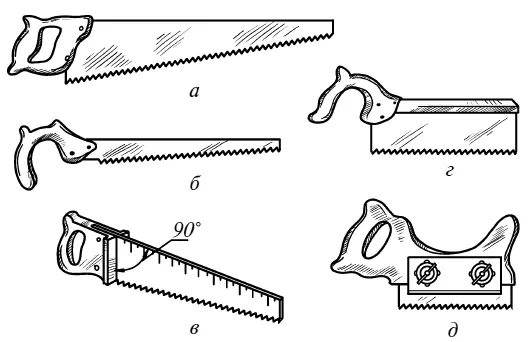

Рис. 30. Ножовки: а – широкая; б – узкая; в – измеритель; г – с обушком; д – наградка

Ручные столярные пилы (рис. 30, 31) различаются по своей конструкции и делятся на:

1) лучковые;

2) ножовки;

3) наградки.

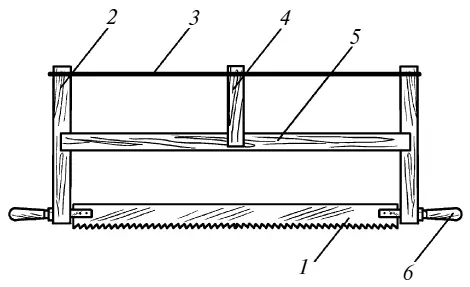

Рис. 31. Лучковая пила: 1 – пильное полотно; 2 – стойки; 3 – тетива; 4 – закрутка; 5 – распорка; 6 – ручка

Для выполнения ажурных изделий применяют лобзики. Кроме того, специалисты часто используют плоские стамески (полукруглые варианты применяются редко), которыми выдалбливают отверстия и зачищают шиповые соединения, плоские поверхности, а для вспомогательных работ (стесывания ребер, грубой обработки столярных изделий и т. п.) более всего подходят топоры.

Для чистовой обработки древесины предназначены строгальные инструменты (рис. 32), которые применяют для придания заготовке необходимых размеров и доведения ее поверхности до идеальной гладкости. Прежде всего нужно упомянуть:

1) шерхебели для черновой обработки, при которой снимается слой древесины толщиной 5–8 мм;

2) одинарные рубанки для выравнивания плоскостей;

3) двойные рубанки для зачистки плоских поверхностей и готовых деталей;

4) шлифтики для чистовой обработки (они снимают очень тонкую стружку и делают поверхность заготовки более чистой);

5) фуганки и полуфуганки для обработки плоских поверхностей после рубанка;

6) цинубели для подготовки поверхности к склеиванию.

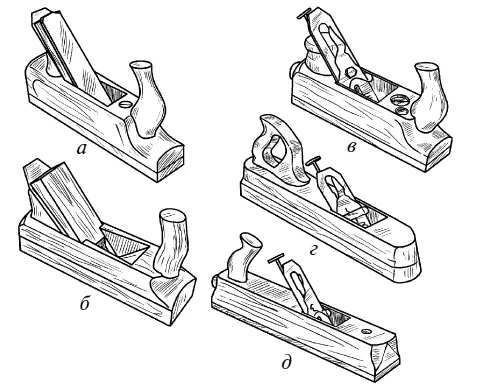

Рис. 32. Некоторые строгальные инструменты: а – шерхебель; б – рубанок; в – шлифтик; г – фуганок; д – полуфуганок

Существуют рубанки, специально предназначенные для фасонного строгания (рис. 33):

1) зензубель – для выполнения широких канавок и уступов;

2) отборник – служит для выбирания четвертей и фальцев;

3) шпунтубель – для выполнения узких канавок;

4) горбач – для обработки выпуклых и вогнутых поверхностей;

5) калевка – для изготовления фасонных деталей (карнизов и пр.) и др.

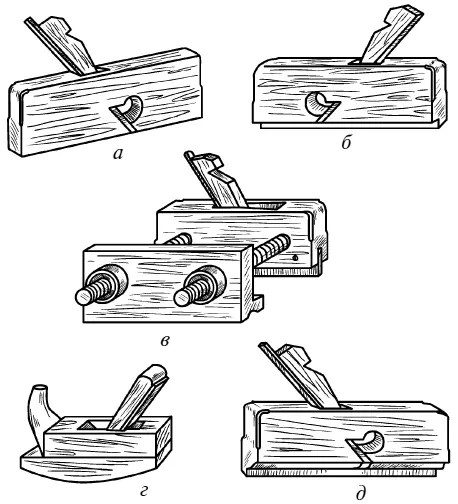

Рис. 33. Инструмент для фасонного строгания: 1 – зензубель; 2 – отборник; 3 – шпунтубель; 4 – горбач; 5 – калевка

Для правильного выбора сверла необходимо учитывать вид древесины или древесного материала, направление сверления по отношению к древесным волокнам, диаметр и глубину отверстия.

После обработки рубанком получается гладкая поверхность, но этого можно добиться и стругами (рис. 34), которые так же чисто отделывают плоскости.

Их использование требует определенного навыкало, научившись этому, многие столярные работы можно выполнять легко и быстро. На рисунке изображены стандартные струги, но есть и специальные, например радиальные, полукруглые, фасочные или комбинированные.

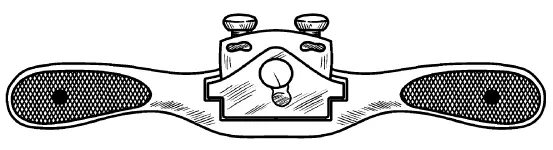

Рис. 34. Стандартные струги

Для работ с древесиной предназначены также скобели (рис. 35), которыми можно быстро снять с заготовки лишние слои, поскольку они представляют собой прямое или изогнутое лезвие с односторонним скосом заточки (существуют немецкий, английский и шведский варианты). Даже если не придется воспользоваться ими, иметь представление об этом универсальном инструменте должен каждый мастер.

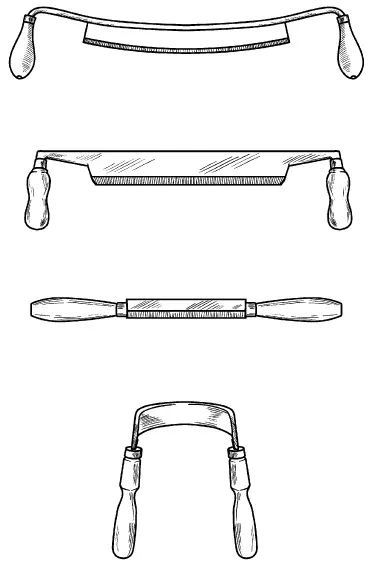

Рис. 35. Различные модели скобелей

Поскольку при изготовлении мебели и в процессе строительных работ часто приходится выполнять отверстия, у мастера обязательно должен быть сверлильный инструмент, в частности различные сверла, коловорот, ручная дрель (рис. 36).
