Далее нужно выполнить сужения на верхней и нижней частях колонн. Удобнее всего делать это на пильном станке с помощью дополнительных салазок, которые скользят вдоль параллельного упора, а в них под нужным углом закреплена деталь. При выпиливании длинных сужений на колоннах установите спереди и позади пильного станка поддерживающие опоры. Лишний материал можно снять и рубанком, но это потребует больших затрат времени и усилий.

Разметьте на колоннах места, где кончаются фаски. Установите в цангу фрезера кромочную фрезу с нижним подшипником для прямых фасок под углом 45° и сделайте на ребрах колонн неполные фаски.

Отшлифуйте сужения, чтобы убрать следы пильного диска. Затем окончательно отшлифуйте колонны наждачной бумагой № 220.

Быстро и точно установить упоры для фрезерования фасок поможет несложный самодельный шаблон. Для его изготовления установите в цангу фрезера кромочную фрезу для фасок с нижним подшипником. Отфрезеруйте на кромке обрезка фаску длиной 75–100 мм, отметив на бруске начальное положение подошвы фрезера. Чтобы установить с помощью шаблона упор, совместите конец фаски на приспособлении с концом будущей фаски на заготовке. Перенесите отметку с шаблона на заготовку и установите упор на этой линии.

Следующим шагом будет изготовление царг. Выпилите продольные и поперечные царги по указанным в таблице размерам и выполните шипы на обоих их концах, как показано на рис. 4, б . Удобно выпиливать щечки шипов на пильном станке с пазовым диском, выставив его на глубину пропила 6 мм. Параллельный упор выставьте на длину шипа – 11 мм. Затем, установив царги кромкой вниз, сделайте заплечики с теми же настройками станка. При выпиливании шипов на царгах с помощью пильного станка используйте опоры для поддержки заготовки.

Снимите фаски на верхних кромках царг и на торцах шипов. При отсутствии пильного станка можно использовать фрезер или формировать шипы ручным инструментом.

Разметьте на внутренних сторонах царг центры отверстий ∅16 мм. Вставьте в патрон сверлильного станка сверло Форстнера ∅16 мм и настройте ограничитель для сверления на глубину 27 мм. Возьмите один из обрезков такой же толщины, что и царги, и просверлите в нем контрольное отверстие. Если кончик сверла выйдет с обратной стороны, настройте ограничитель на меньшую глубину сверления. В этом случае, чтобы совместить отверстия в заготовке и в цилиндрической гайке, придется немного укоротить гайку, сточив или спилив напильником металл с ее торца. При сверлении свободный конец царги поддерживайте дополнительной опорой.

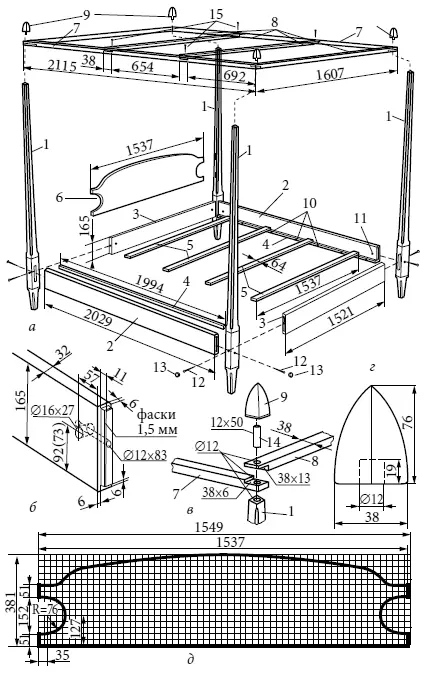

Рис. 4. Кровать с балдахином:

а – сборочный чертеж; б – шипы царг; в – сборочный узел балдахина; г – конструкция навершия; д – шаблон для изготовления спинки: 1 – колонны; 2 – продольные царги; 3 – поперечные царги; 4 – опорные рейки; 5 – матрасные планки (поперечины рамы); 6 – спинка изголовья; 7 – продольные бруски балдахина; 8 – поперечные бруски балдахина; 9 – навершия; 10 – шурупы 4,5 × 38 мм с потайной головкой; 11 – отверстия с внутренней стороны ∅16 и глубиной 27 мм под цилиндрическую гайку; 12 – болт М10 × 130 с шестигранной головкой; 13 – декоративная заглушка; 14 – шканты ∅12 мм; 15 – шурупы 4,5 × 16 мм с потайной головкой

Разметьте на торцах шипов царг центры отверстий ∅12 мм. Причем у поперечной царги эти отверстия относительно нижней кромки расположены на высоте 92 мм, а у продольной – 73 мм. Для того чтобы отверстия совпадали с отверстиями в колоннах и были выполнены одинаково для всех царг, следует использовать кондуктор или шаблон. Высота подобрана так, чтобы один кондуктор позволял выполнить оба отверстия – его нужно только переворачивать при разметке смежной царги.

Выпилите по указанным в таблице размерам опорные рейки. Просверлите в них монтажные отверстия и раззенкуйте их. Для шурупов ∅4,5 мм диаметр монтажного отверстия в прикручиваемой детали (рейке) должен составлять 4 мм, а направляющего отверстия в детали-основании (царге) – 2,8 мм.

Приклейте опорные рейки к продольным царгам с равными отступами от концов и заподлицо с нижней кромкой и прижмите струбцинами. Просверлите в царге направляющие отверстия (не забывая ограничить длину вылета сверла) и вверните шурупы.

Выпилите по указанным в таблице размерам матрасные планки и скруглите их кромки. Окончательно отшлифуйте царги и матрасные планки наждачной бумагой № 220.

Чтобы изготовить спинку изголовья, склейте из фугованных делянок щитовую заготовку размером 19 × 419 × 1549 мм. Соберите насухо (без клея) и зафиксируйте струбцинами колонны и поперечную царгу, образующие изголовье кровати. Измерьте расстояние между колоннами внутри гнезд для шипов спинки. Опилите заготовку спинки до этой длины.

Разъедините колонны и поперечную царгу. Положите на верстак одну из колонн и поместите рядом заготовку спинки, совместив ее нижнюю кромку с нижним краем нижнего гнезда. Пометьте на заготовке верхние и нижние края обоих гнезд и проделайте то же самое с другой стороны.

Контуры спинки могут быть любыми, здесь все зависит от вашей фантазии. Можете использовать форму, приведенную на рис. 4, д . Перенесите ее контуры на заготовку спинки, используя для разметки координатную сетку. Удобно использовать специальные разметочные листы с дюймовой разметкой. Шаг координатной сетки на рис. 4, д как раз составляет 1 дюйм. При использовании миллиметровой бумаги размеры несложно пересчитать (1 дюйм = 25,4 мм).

Для облегчения разметки наклейте на верхнюю часть спинки малярный скотч.

Удостоверьтесь, что размеры шипов соответствуют размерам гнезд в колоннах, при необходимости внесите поправки. Ленточной пилой или лобзиком выпилите спинку по контуру, слегка сместив пропил наружу от линии разметки. Отшлифуйте края до линии контура. Отфрезеруйте на кромках спинки скругления радиусом 76 мм и окончательно отшлифуйте спинку. Отшлифуйте шипы, подгоняя их к гнездам так, чтобы при сборке и разборке кровати шипы легко входили в гнезда и извлекались из них.

Теперь можно собирать кровать. Положите на верстак одну из колонн со стороны изголовья так, чтобы гнездо для продольной царги было обращено вверх. Вставьте шипы спинки в гнезда колонны (рис. 4, а ).

Положите поперечную царгу внутренней стороной вверх и вставьте в отверстие на ее внутренней стороне цилиндрическую гайку. Вставьте болт М10 × 130 с шестигранной головкой в отверстие шипа и попробуйте ввернуть его в цилиндрическую гайку. Если ввернуть его не удастся, выньте гайку и сточите или спилите металл на ее торце, пока гайка не войдет в отверстие на необходимую глубину. Не пытайтесь углубить отверстие для гайки, так как вы можете просверлить царгу насквозь.
