Юрий Подольский - Кровати, диваны, канапе, тумбочки, столики и другая мебель для детской и спальни

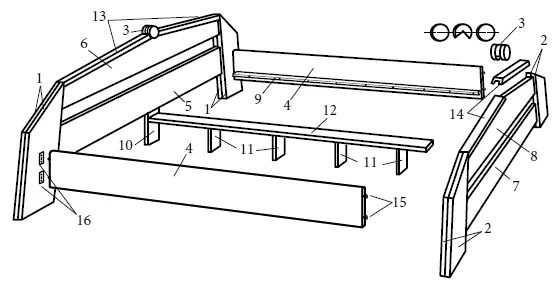

Рис. 5. Двуспальная кровать:

1 – передние ножки; 2 – задние ножки; 3 – декоративные вставки; 4 – боковые царги; 5 – нижняя доска передней спинки; 6 – верхняя доска передней спинки; 7 – нижняя доска задней спинки; 8 – верхняя доска задней спинки; 9 – опорный брусок; 10 – вспомогательная ножка; 11 – подпорки центральной доски; 12 – центральная доска; 13 – наличник передней спинки; 14 – наличник задней спинки; 15 – шурупы-крючки; 16 – петли

Прежде чем выпилить ножки, склейте и стяните струбцинами заготовки из плиты толщиной 19 мм (по две на каждую ножку). Скосы на ножках и верхних досках спинок делайте ручной электропилой, используя шину или деревянную планку в качестве направляющей.

Все открытые кромки перед склеиванием необходимо притупить (снять фаску). Получить одинаковые фаски поможет фрезерная машинка. Затем на кромках ножек сделайте пазы под ламели. Для выборки паза нужен ламельный фрезер, но можно использовать и ручной фрезер или угловую шлифовальную машинку с соответствующими приставками.

Вместо ламелей можно использовать и обычные круглые шканты. Качество соединения будет ничем не хуже, вот только разметку и высверливание посадочных гнезд придется провести гораздо тщательнее, поскольку шканты, в отличие от ламелей, требуют абсолютной точности.

При ламельном соединении деталей лучше не смазывать ламели клеем, поскольку от этого они разбухают и могут не войти в соответствующий паз. Их задача – обеспечить точное совмещение деталей при сборке и усиление механической прочности. Поэтому в таком случае клеем промазывают лишь поверхности соединяемых деталей.

Для склеивания деталей спинок, имеющих непрямоугольную форму, прочно зафиксируйте на верстаке два бруска на расстоянии чуть большем, чем имеет спинка в длину. Между ними разместите склеиваемые детали и сожмите клиньями.

В наличниках спинок прямой фрезой вырежьте паз глубиной 10 мм и шириной 27 мм. Для того чтобы паз получился ровным, привод фрезерной машинки лучше закрепить во фрезеровочном столике или в сверлильной стойке.

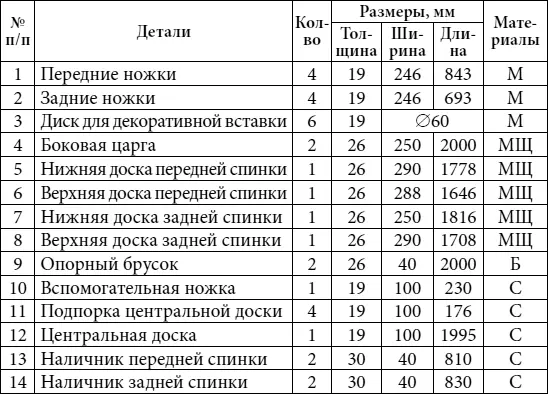

Таблица 2

Условные обозначения материалов: М – древесно-волокнистая (МДФ) или древесно-стружечная (ДСП) плита; МЩ – мебельный щит; Б – бук; С – сосна.

Каждую декоративную вставку склейте из трех деревянных дисков. В среднем диске нужно вырезать сегмент так, чтобы получился паз, которым насадите вставку на спинку. Паз разрабатывайте стамеской до ширины 27 мм.

Наружные торцы наличников подгоните к скосам ножек, а внутренние – к закруглениям декоративных вставок. Наличники приклеивайте вместе с декоративными вставками. Перед лакированием возможные дефекты зашпаклюйте.

Когда спинки будут готовы, разметьте на них места посадки петель под навесы боковых стенок. После разметки выберите фрезой гнезда под петли, углы гнезд подправьте стамеской.

К боковым царгам прикрепите на клею и шурупах опорные бруски для пружинных матрасов. С торцов боковых царг ввинтите по два шурупа, полупотайные головки которых вставьте в петли при соединении боковых царг со спинками кровати.

Пружинный матрас будет опираться на центральную доску и прикрепленные к боковым царгам бруски. При использовании мягкого матраса на опорные бруски можно положить плиту – подматрасный настил. Причем настил может состоять из двух половин, совмещенных над центральной доской, это даст возможность использовать плиты меньшего размера. Если подходящих плит не найдется, сверху на опорные бруски можно уложить несколько поперечин из доски-«двадцатки».

Кроме указанных в табл. 2 материалов, также понадобятся 8 петель (70 × 20 мм) с шурупами с полупотайной головкой, шурупы с потайной головкой, шканты, ламели, клей.

Кушетка – это разновидность одноместного дивана с изголовьем или односпальная кровать, не имеющая изножной спинки. Предлагаемая кушетка проста в изготовлении и не требует высокой столярной квалификации. Состоит она из следующих основных деталей: рамы-каркаса, подматрасной панели (настила), передней и задней спинки и четырех ножек.

Размеры деталей указаны на рис. 6 и в таблице 3. В зависимости от вашего желания и необходимости можно сделать кушетку большего или меньшего размера.

Продольные царги рамы сделаны из досок; они не должны иметь заметных дефектов с наружной стороны. В качестве материала для них хорошо подойдут сосна, ель, лиственница. Правда, лиственницу из-за сильной смолистости трудно обрабатывать, но зато она имеет очень красивую текстуру. По верхним кромкам продольных царг с внутренней стороны выберите четверти 20 × 10 мм под настил (подматрасную панель).

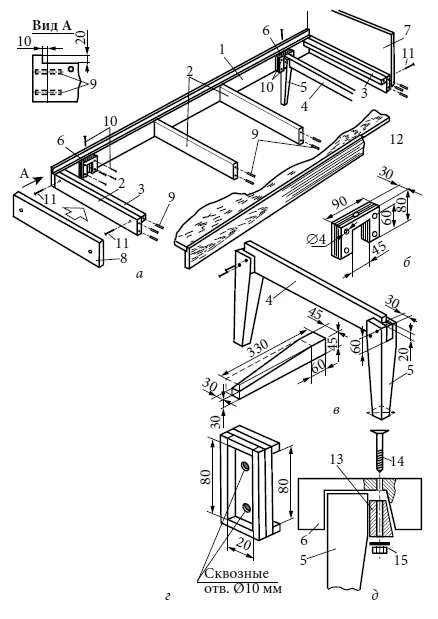

Рис. 6. Кушетка:

а – общая конструкция; б – конструкция упора; в – конструкция ножек с поперечиной; г – шаблон-кондуктор; д – способ разборного крепления ножек: 1 – продольная (боковая) царга; 2 – поперечная царга; 3 – опора-усиление; 4 – поперечина пары ножек; 5 – ножка; 6 – упоры ножек; 7 – передняя спинка; 8 – задняя спинка; 9 – нагели ∅10 и длиной 50 мм (20 шт.); 10 – шурупы 40–45 мм (36 шт.) для крепления упоров ножек к боковым доскам и ножек к поперечинам; 11 – шурупы 60–70 мм (4 шт.) для крепления спинок; 12 – подматрасная панель (фанера, оргалит); 13 – клин; 14 – болт; 15 – гайка с шайбой

Для того чтобы точно просверлить отверстия под нагели, можно использовать шаблон-кондуктор, изображенный на рис. 6, г . Не пожалейте времени на его изготовление, оно с лихвой окупится при сборке.

При сверлении отверстий шаблон накладывают стороной, ограниченной четырьмя рейками, на торец поперечной доски, а обратной стороной – на внутреннюю сторону продольной доски (по линиям разметки). Чтобы контролировать глубину отверстия, на сверло желательно надеть ограничитель в виде резиновой или хлорвиниловой трубки или намотать несколько слоев изоленты.

Отверстия под нагели должны быть такими, чтобы круглый шип входил от руки с усилием. При слишком большом отверстии нагель будет плохо держать, при слишком маленьком – может треснуть доска. При сборке рамы промажьте клеем нагель, отверстия и стыкуемые поверхности. Клей ПВА нанесите тонким ровным слоем на склеиваемые поверхности и выдержите 10 минут. Затем промазанные места увлажните еще одним тонким слоем клея, соедините детали и через 5 минут сдавите их с помощью струбцин, резинового жгута или груза. 3–4-часовой выдержки при комнатной температуре достаточно, чтобы со склеенными деталями можно было работать дальше.
