В качестве комментария заметим следующее:

♦перед тем как начать монтаж водопровода, надо выполнить чертеж, отметив на нем расположение сантехнического оборудования, определив применяемые материалы, подсчитав количество фитингов, кранов, погонных метров трубы (разумно приобрести немного больше материалов);

♦монтаж системы начинают со сборки водоподводящего трубопровода;

При монтаже водопровода лучше укладывать трубы цельным отрезком от коллектора до прибора-потребителя, например до стиральной или посудомоечной машины. Монтаж значительно упростится, если применять готовые каркасные конструкции, оснащенные фитингами.

♦такие элементы водопроводной системы, как насос, поливочный шланг, слив воды из летнего водопровода, подключаются посредством раздаточного узла, оснащенного обратным клапаном;

♦для присоединения отводных шлангов необходимо иметь штуцера, которые монтируют на вентилях;

♦во избежание застоя воды в системе вентиль слива должен располагаться на максимально низком уровне водопроводной сети.

Проблема обеспечения дома горячей водой решается путем установки специального водогрейного оборудования, вмонтированного в систему водоснабжения и представленного двухконтурными котлами отопительных систем, газовыми колонками и электронагревателями (последние бывают прямоточного и накопительного действия).

Проще всего совместить отопление дома и систему горячего водоснабжения, поскольку при этом сразу же отпадает необходимость покупки и монтажа добавочного водогрейного оборудования, ведь один теплогенератор превратится в источник тепла, который будет поддерживать комфортную температуру в доме и снабдит его горячей водой. Если принято такое решение, то совместить отопление с горячим водоснабжением можно согласно схеме на рисунке 25.

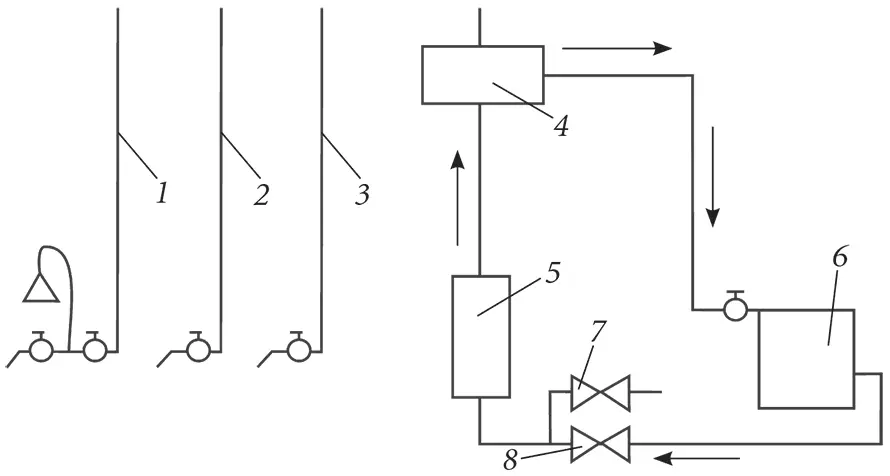

Рисунок 25. Принципиальная схема совмещения двух систем — отопительной и горячего водоснабжения: 1, 2, 3) стояк горячего водоснабжения; 4) воздухосборник; 5) котел; 6) отопительный прибор; 7) водопроводный кран подпитки; 8) вентиль

Система функционирует в двух режимах:

♦если горячая вода не забирается, то система не требует подпитки и вода перемещается в отопительные приборы;

♦при заборе горячей воды вода из расширительного бака пополняет систему горячего водоснабжения, вследствие чего ее уровень уменьшается. В этот момент активизируется система подпитки, благодаря которой уровень воды в расширительном баке остается на постоянном уровне.

Поскольку расширительный бак выполняет функцию накопителя горячей воды, он должен иметь достаточный объем, стоять на такой высоте, чтобы обеспечивать напор горячей воды в сети. Разборная линия горячего водоснабжения, подключенная к расширительному баку, должна находиться на расстоянии 10–15 см от его дна. Такая предосторожность не позволит выбрать из него всю воду.

Несмотря на ряд преимуществ использования общего теплогенератора, есть и минусы:

♦режимы теплопотребления у систем отопления и горячего водоснабжения не совпадают: для первой характерно постоянное потребление тепла, у второй есть свои максимумы (утренние и вечерние часы) и минимумы (дневные часы). В связи с этим, потребление горячей воды преобладает над отопительной нагрузкой, что создает определенные неудобства;

♦установка теплогенератора большой мощности с экономической точки зрения невыгодна, потому что в отсутствие потребности в горячей воде (т. е. когда ею не пользуются) нагрузка на генератор будет недостаточна (при том что расходование топлива будет продолжаться). В таких случаях в момент наибольшей потребности в горячей воде можно отключить теплогенератор от системы отопления, чтобы он только нагревал воду. Такого рода способ эксплуатации теплогенератора скорее следует считать вынужденной мерой, чем удобством;

♦при наличии общего теплогенератора температура воды в нем не должна превышать 80 °C, чтобы не провоцировать образование на внутренних стенках труб и котла накипи вследствие разложения карбонатных солей, что чревато ожогами.

При выборе оборудования для горячего водоснабжения необходимо учесть ряд факторов, а именно: сколько горячей воды потребуется в день; электрифицирован ли участок; есть ли условия, т. е. открытое место, целый день освещенное солнцем, для установки солнечного коллектора.

Когда потребность в горячей воде постоянна и повышена, как правило, владельцы индивидуальных домов покупке мощного двухконтурного котла предпочитают разработать собственную систему горячего водоснабжения, учитывающую конкретные условия. Здесь нет единого решения для всех, поскольку вариантов множество. Наиболее популярной является система, основанная на одноконтурном отопительном котле, связанном с бойлером (рис. 26).

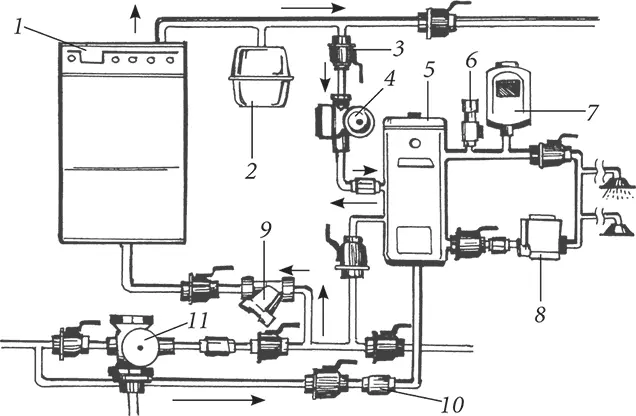

Рисунок 26. Схема автономной системы горячего водоснабжения: 1) котел; 2) расширительный бак отопительной системы; 3) шаровый кран; 4) циркуляционный насос; 5) бойлер; 6) предохранительный клапан; 7) расширительный бак системы горячего водоснабжения; 8) рециркуляционный насос; 9) фильтр; 10) обратный клапан; 11) устройство для автоматической подпитки системы

Бойлер представляет собой устройство, предназначенное для подогрева воды и поддержания ее при определенной температуре; говоря проще, это водонагреватель со встроенным теплообменником. Конструктивно теплообменники (это устройства, в которых осуществляется передача тепла от горячего носителя (жидкости, газа) к более холодному) бывают различными (кожухо-трубными, секционными и др.), однако в последние годы наибольшее распространение получили пластинчатые теплообменники, которые отличаются компактностью, высоким коэффициентом теплопередачи и КПД, составляющим 99 %.

Обеспечение дома системой горячего водоснабжения невозможно без создания цепей рециркуляции горячей воды. Как правило, это трубопровод, имеющий форму петли, которая направляется от бойлера мимо точек разбора горячей воды и возвращается к бойлеру (рис. 27). Благодаря такой системе, горячая вода вытекает из водоразборного крана уже через 1–2 с, а не через 5–25 с, как это происходило бы, если бы водоразборный кран далеко отстоял от теплообменника. Помимо этого, без создания рециркуляции, в ожидании того, когда из крана потечет горячая вода, огромное ее количество просто стекает в канализацию, т. е. расходуется неэкономно.
