Над надфильтровой частью колодца устанавливают вентиляционный сток диаметром 100 мм с флюгаркой. Он должен возвышаться над поверхностью земли на 50–70 см.

Колодец накрывают крышкой, которую утепляют при расчетной зимней температуре ниже –25 °C.

С такой же целью, но при высоком уровне грунтовых вод, сооружают фильтрующие кассеты (рис. 31).

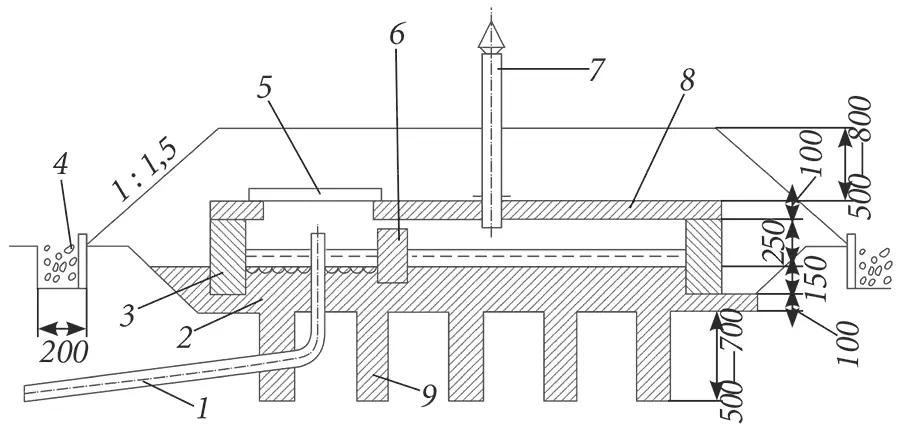

Рисунок 31. Фильтрующая кассета (размеры указаны в миллиметрах): 1) подводящая труба; 2) фильтрующее основание; 3) железобетонные опоры; 4) дренажный лоток; 5) крышка; 6) водоотбойная стенка; 7) вентиляционная труба; 8) железобетонная плита; 9) колодец

Под фильтрующую кассету подготавливают прямоугольную площадку площадью 10–12 м 2(для суглинков) или 15–18 м 2(для глин), поверхность ее выравнивают, засыпают гравием или щебнем слоем 20 см. Вдоль длинной стороны параллельными линиями с расстоянием 1 м между ними ставят опоры из кирпича или железобетонных блоков (с промежутком 1,5–2 см), причем они должны быть заглублены в подсыпку на 10 см и возвышаться над ней на 20 см. На опоры помещают перекрытие, покрывают его шлаком слоем толщиной 15–20 см, гидроизолом, поверх которого насыпают грунт толщиной 50–80 см.

Поля подземной фильтрации (устраивают при тех же грунтовых условиях, что и фильтрующие колодцы) — это система трубопроводов с щелевыми отверстиями, которую прокладывают в фильтрующем слое земли (при уровне грунтовых вод 1,5–2 м), заранее созданном в траншее из щебня и находящеюся под ним гравийно-песчаного фильтра толщиной 1–1,2 м. Стоки через отверстия в трубах проходят сквозь щебеночный слой, проникают в песчаный, под которым проложены дренажные трубы и, миновав последние, сбрасываются в уже очищенном состоянии.

Примерно 1 раз в 3–5 лет необходимо откапывать и промывать или менять щебеночный фильтр и слой грунта, примыкающий к нему.

Распределительный трубопровод формируют из пластмассовых, асбоцементных или керамических труб диаметром 100–125 мм и укладывают с уклоном. Глубина заложения труб составляет, как минимум, 50 мм.

Для очистки стоков в водонепроницаемых грунтах устраивают песчано-гравийные фильтры, состоящие из оросительной и дренажной сетей. Для этого выкапывают котлован, дно которого должно находиться на 1,5 м ниже отводящей трубы из септика и быть спланировано с уклоном к центру. Дно котлована засыпают слоем гравия или щебня (размер фракций — 15–30 мм), по нему располагают дренажную сеть, в которую входят центральная труба-коллектор и водосборные трубы диаметром 100 мм; засыпают щебнем или гравием слоем 50 см (размер фракций — 15–30 мм), потом теми же материалами, но с другим размером фракций (5–15 мм); затем крупно— или среднезернистым песком (толщина слоя составляет 1 м); далее опять щебнем или гравием с таким же размером фракций, что и вначале (15–30 мм).

Оросительную сеть устраивают таким же образом, после чего накрывают гидроизолом и слоем грунта.

Из тех же элементов, что и песчано-гравийный фильтр, выполняют и фильтрующую траншею (рис. 32). Разница между ними состоит в линейном строении сооружения (если длина первого — до 30 м и ширина примерно 50 см, то длина второго — 5 м при общем расходе воды 0,5 м 3/сут. или 10 м при расходе 1 м 3/сут.). При этом оросительные и дренажные трубы лишены ответвлений, поэтому такая конструкция более проста в монтаже.

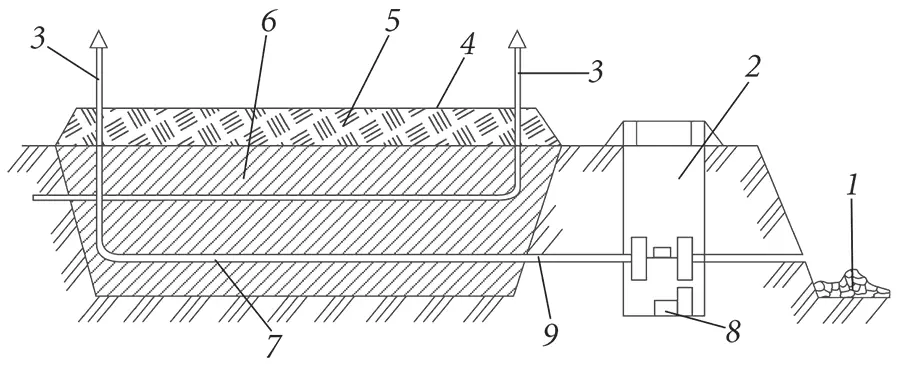

Рисунок 32. Фильтрующая траншея: 1) каменная наброска; 2) дезинфицирующий колодец; 3) вентиляционная труба; 4) гидроизол; 5) насыпной грунт; 6) оросительная сеть; 7) дренажная сеть; 8) хлор-патрон; 9) отводящая труба

2. Устройства биологической очистки сточных вод. Очищенные таким образом стоки должны быть полностью безопасными. Установка биологической очистки включает септик, аэротенк и биофильтр, которые представляют собой отдельные камеры, помещенные (или нет) в общий корпус (рис. 33).

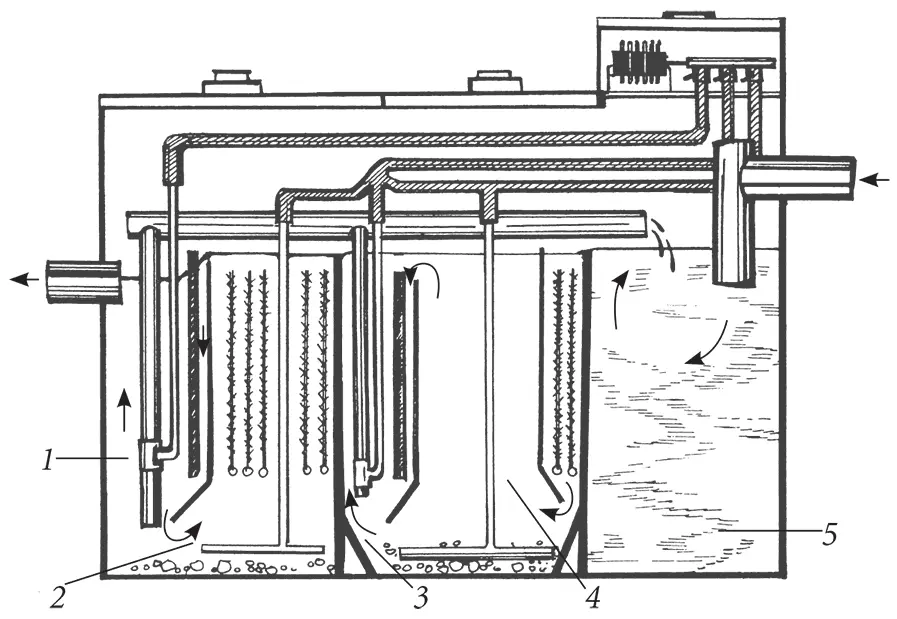

Рисунок 33. Система глубокой биоочистки: 1) третичный отстойник; 2) аэротенк второй ступени; 3) вторичный отстойник; 4) аэротенк первой ступени; 5) первичный отстойник

Суть этого способа состоит в том, что осадок, аккумулировавшийся в септике, разрушается анаэробными микроорганизмами, причем нерастворимые органические составляющие трансформируются частично в газообразные вещества и частично в растворимые минеральные вещества, благодаря чему объем осадка снижается. Однако по мере его накопления осадок извлекают (его можно использовать в качестве органического удобрения), оставляя примерно 20 %, с тем чтобы сохранить условия для размножения микроорганизмов. После такой «обработки» стоки поступают в биофильтр. Для обеспечения нормальной жизнедеятельности микроорганизмов необходим кислород, поэтому в установке биоочистки фильтрующий материал должен иметь такие фракции, чтобы максимально увеличить площадь соприкосновения стоков с воздухом.

Разработкой и монтажом установок биоочистки занимаются отечественные и иностранные фирмы. Некоторые из их конструкций можно приобрести на российском рынке. Это компактные устройства, которые легко устанавливаются и эксплуатируются. При их покупке надо иметь в виду следующее:

♦оборудование должно отличаться высокой надежностью;

♦срок службы установки должен быть приближен к сроку службы дома;

♦установка должна обеспечивать такую степень очистки стоков, которую требуют санитарные нормы РФ;

♦конструкция устройства должна иметь доступ для обслуживания и замены деталей при возникновении такой необходимости;

♦установка не должна быть энергоемкой;

♦агрегат должен быть доступным по цене.

Наиболее популярны в России и за рубежом финские системы почвенной очистки.

Помимо того, что канализация бывает централизованной и местной, ее можно разделить на внутреннюю и внешнюю (дворовую). Внутренняя канализация состоит из трубопровода диаметром 100 мм и с уклоном к выпуску, протянутого под полом первого этажа, в который имеются отводы от умывальника, раковины, ванны, унитаза, биде, кухонной мойки и вентиляционного стояка. Сантехнические приборы, за исключением унитаза, имеют сифоны, препятствующие попаданию запахов в помещение. Вентиляционный стояк (в отапливаемом помещении диаметр составляет 100 мм, в неотапливаемом — 150 мм) располагают в начальной точке системы и по возможности ближе к трубам отопления. На стояке (на высоте примерно 1 м от пола) необходимо предусмотреть окно для осуществления ревизии сети.
