Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают.

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на кровлю нельзя; что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм 2, алюминиевый — 2,5 мм 2), который пускают не только по воздуху, но и под землей. Последний способ не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении. При его реализации действуют так:

♦ выкапывают траншею глубиной, как минимум, 80 см;

♦ до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м;

♦ в траншее кабель защищают кожухом, например из ПВХ-трубы;

♦ засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома (рис. 40).

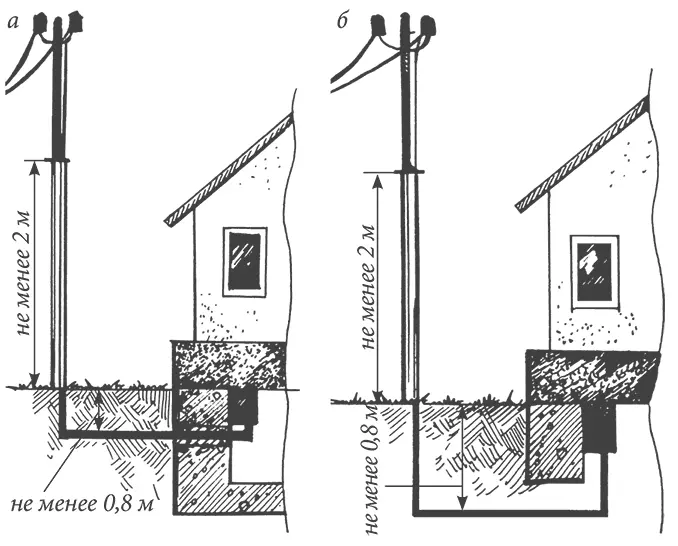

Рисунок 40. Подземная прокладка кабеля: а) через стенку цоколя; б) под фундаментом

В стенке цоколя на глубине 50–80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50–60 см наружу и 5–10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установкой счетчика завершается ввод электричества в дом. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм 2и алюминиевыми сечением не менее 4 мм 2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Внутренняя (внутридомовая) электропроводка бывает открытой и скрытой. От выбора той или иной из них зависит время ее монтажа — до отделочных работ или после них.

При выполнении открытой электропроводки провода фиксируют непосредственно на стены (бетонные, кирпичные или оштукатуренные деревянные, предварительно оклеенные обоями или отделанные другим способом). При этом используют плоские (АППВ, ППВ, АППР), изолированные или легкие небронированные провода. При монтаже в стене просверливают отверстия диаметром 10 мм под скобки (жестяные полоски шириной 8–10 мм), которые прибивают гвоздями или дюбелями. Можно использовать и фарфоровые изоляторы (или пластмассовые клицы), и ролики. Промежуток между точками крепления провода составляет не более 40 см, а на деревянной стене при использовании в качестве крепежа гвоздей — 25–30 см. В точках пересечения проводов (если этого не избежать) отверстие под скобку располагают в 5 см от центра пересечения, а провода дополнительно изолируются или помещаются в специальную трубку.

Пластмассовые ответвительные коробки устанавливают на деревянное основание, прикрепляя шурупами, пластмассовыми дюбелями с шурупами или сажают на клей.

Выключатели и розетки (защищенный вариант) монтируют на деревянные или пластмассовые подрозетники, диаметр которых превышает размер электроустановочного устройства на 8–10 мм.

Открытую проводку можно разместить и в пластмассовых кабель-каналах, подобрав пенал необходимого размера (это зависит от толщины кабеля).

Скрытую проводку монтируют внутри стены, проделав под нее борозду (можно по старинке воспользоваться молотком и зубилом или значительно облегчить задачу с помощью электрической дрели и сверла с победитовой насадкой или штробореза). Провода (марки АППВ, АППВС, АПВ, АПН) фиксируют металлическими скобками, резиновыми или пластмассовыми хомутами или раствором алебастра.

В настоящее время для выполнения скрытой электропроводки применяют ПВХ-шланги соответствующего диаметра:

♦ выполнив разметку электропроводки, по готовой штукатурке прорезают контуры штробов, которые должны иметь глубину 4–5 см, после чего выдалбливают их на глубину, достаточную для размещения ПВХ-шланга;

♦ высверливают отверстия под розетки, распределительные коробки и др.;

♦ с помощью перфоратора проделывают отверстия в межкомнатных перегородках;

♦ прокладывают в штробы ПВХ-шланг;

♦ протягивают провода в ПВХ-шланг;

♦ фиксируют все типы коробок;

♦ присоединяют провода к электроустановочным приборам.

Примерно так же действуют при прокладывании электропроводки под штукатурку, за исключением отдельных моментов:

♦ коробки помещают в отведенные согласно разметке места и вмазывают таким образом, чтобы они возвышались над стеной на толщину слоя штукатурки;

♦ нарезают провода с небольшим запасом (10–12 см), укладывают в подготовленные борозды и фиксируют небольшими порциями раствора алебастра. Когда он слегка схватится (через 1–2 мин), следует кучки сплющить почти до провода.

Скрытую проводку можно заключить в электротехнический плинтус. Это длинный пенал с расположенными вдоль него перегородками и закрывающийся крышкой. В нем имеются пять каналов, имеющих разное предназначение: в двух верхних располагают провода электрической сети, в остальных — телевизионный кабель, телефонные и радиопровода.
