Помимо традиционных способов соединения проводов, на отечественном рынке появились специальные соединители, отличающиеся большой надежностью. В основном они импортного производства (например, WAGO), но есть и отечественные разработки, в частности СНЭП. При их использовании зачищают концы проводов, вставляют в соединитель, который заполнен особой пастой, не позволяющей образовываться оксидной пленке.

Независимо от избранного способа соединения проводов, необходимо помнить, что только надежный контакт обеспечит бесперебойную работу электропроводки и предотвратит искрение, возгорание и пр.

Электрофурнитурой, или электроустановочными изделиями, называются различные электрические устройства, в частности розетки, выключатели, патроны для электрических и люминесцентных ламп, ответвительные коробки и т. д.

Российский рынок предлагает розетки и выключатели двух— и трехконтактные, которые рассчитаны на отечественные и европейские стандарты. Изделия могут оснащаться защитными крышками, встречаются модели и без них. Каких-либо новейших разработок, принципиально отличных от традиционных, в этой сфере не наблюдается.

Новинкой, однако, является сервис-розетка со специальным рычажком, при нажатии на который вилка как бы сама выскакивает из розетки; удобен вариант (особенно для семей с детьми) с автома ти чески закрывающимся отверстием; интересна модель с защитным отключением, которое не позволит подключить неисправный электроприбор; розетка с таймером, благодаря которому электроприбор включится или выключится в заданный момент.

Для работы на улице или во влажном помещении следует приобретать розетки с повышенной степенью защиты (IP55).

Зажимы выключателей, представленных в магазинах, бывают винтовыми и безвинтовыми. Выбор той или иной модели определяется способом фиксации проводов: для алюминиевых удобнее винтовое крепление провода между контактными пластинами; для медных — безвинтовое, посредством клеммы, чей пружинный механизм обеспечит надежность контакта.

Под тип проводки подбирают и выключатели. Если при открытой электропроводке выключатель устанавливают непосредственно на стену, подложив деревянный или пластмассовый подрозетник, то при скрытой в стене выдалбливается углубление под коробку. Ранее выключатели крепили распорными лапками, в настоящее время их прикручивают к соответствующему месту в коробке. Модели выключателей бывают с одной, чаще двумя и реже тремя клавишами (при необходимости большего количества клавиш, устанавливают несколько выключателей, которые объединяют общей рамкой (европейский вариант); можно купить выключатель производства США или Южной Кореи с шестью клавишами, причем на каждой будет стоять лампочка-индикатор).

Особые выключатели, называемые диммерами, имеют встроенные светорегуляторы, благодаря которым можно устанавливать разные режимы освещенности. При покупке следует обратить внимание на суммарную нагрузку, на которую они рассчитаны. Это указано в маркировке, например W300 указывает на то, что нагрузка не должна превышать 300 Вт.

В индивидуальном доме желательно иметь переключатели, которые от обычных выключателей отличает схема подключения. При их использовании свет можно выключить в одном месте и одновременно включить в другом.

При выполнении электромонтажных работ не обойтись без хорошего инструмента, необходимого для различных операций, начиная с подготовки канавок, углублений и отверстий для прокладки проводов и установки электрофурнитуры и заканчивая приспособлениями для заточки инструмента. Потребуются комплекты гаечных ключей, отверток и сверл, пассатижи, бокорезы, плашки с плашкодержателями, метчики, напильники, зубило, молоток, тиски, шлямбур, электропаяльник, электродрель, перфоратор, штроборез, электроточило.

Из специальных приспособлений надо упомянуть индикаторы, с помощью которых определяют параметры электросети и наличие в ней напряжения.

Простейший индикатор наличия или отсутствия тока в сети легко изготовить самостоятельно, имея под рукой резьбовой патрон, маломощную лампу накаливания (например, от фонарика), двух отрезков провода в изоляции и двух металлических щупов (рис. 43).

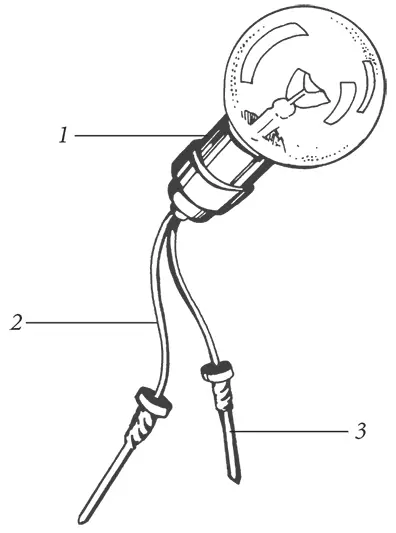

Рисунок 43. Контрольная лампочка: 1) патрон с лампой; 2) провод; 3) щуп

Если вы планируете расположить розетку на небольшом расстоянии от пола, то следует отдать предпочтение устройству с поворотной шайбой или перемещающейся заслонкой, которые закроют отверстие, когда оно не используется. Это важно для семей с маленькими детьми.

Однако понять, какой провод является фазным, а какой — нейтральным, контрольная лампочка не поможет. Для этой процедуры надо приобрести индикаторную отвертку (рис. 44).

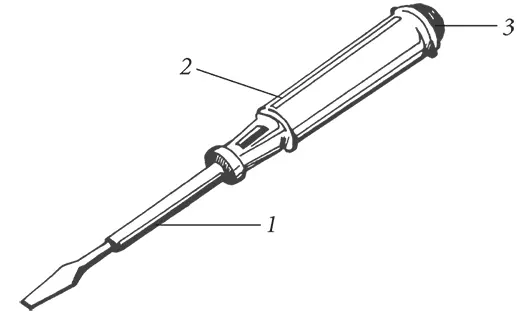

Рисунок 44. Индикаторная отвертка: 1) жало; 2) корпус со светодиодом; 3) контактная головка

Отвертка работает так: ее приставляют к участку, подлежащему тестированию; прикасаются рукой к контактной головке. Если провод фазный, то лампочка загорится, если нулевой — нет.

Для измерения параметров сети нужно обзавестись тестером, который объединяет в себе функции амперметра, вольтметра и омметра и легко определит силу тока, напряжение и сопротивление сети.

При электромонтажных работах все технологические операции выполняют в определенной последовательности:

♦ разрабатывают план-схему внутренней электропроводки с учетом установки электрооборудования (розеток, выключателей, ответвительных коробок и пр.). При этом важно продумать расстановку электробытовой техники, чтобы впоследствии не раскладывать удлинители. Кроме того, надо учесть допустимые расстояния между электрофурнитурой и конструкцией помещения (рис. 45);

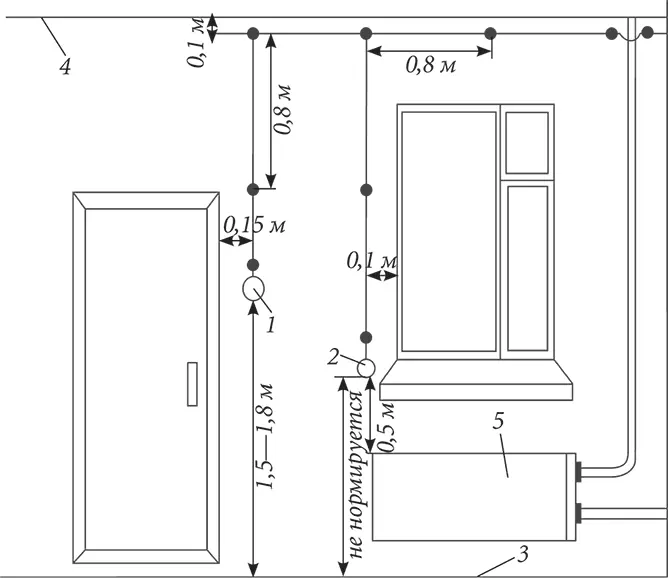

Рисунок 45. Схема внутренней электропроводки: 1) выключатель; 2) розетка; 3) уровень пола; 4) уровень потолка; 5) отопительный прибор

♦ выполняют разметку трассы электропроводки, проходы через перекрытия и стены, определяют точки фиксации проводов. Для разметки необходимо воспользоваться разметочным шнуром, предварительно натертым краской, углем и т. п. Закрепив один конец, другой, сверяясь по отвесу, натягивают горизонтально потолку и вертикально стенам; далее, взявшись за середину, оттягивают шнур и резко отпускают, чтобы на стене остался цветной след (рис. 46);
