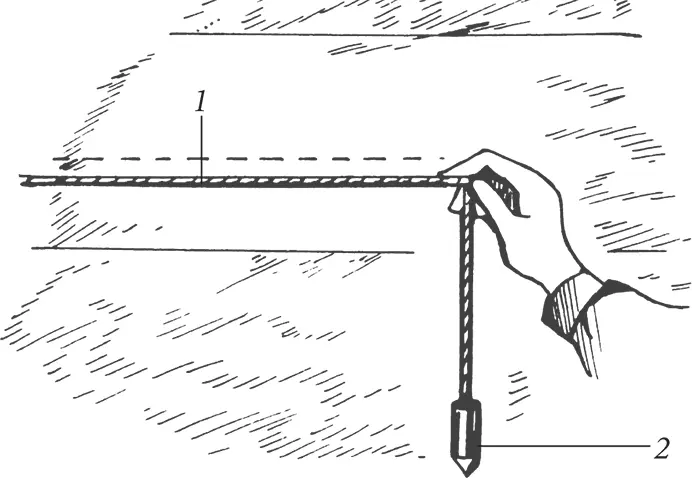

Рисунок 46. Разметка трассы электропроводки: 1) шнур; 2) отвес

♦ пробивают канавки и проходы;

♦ монтируют изоляторы и прокладывают трубы;

♦ готовят электропровода;

♦ устанавливают коробки для выключателей, розеток и др.;

♦ протягивают и фиксируют провода;

♦ монтируют электроприемники и разъединительную арматуру;

♦ оконцовывают провода, соединяют их с электроарматурой и между собой в ответвительных коробках. Оконцевать провод можно двумя способами — тычком и петелькой (рис. 47). При оконцовывании тычком надо надрезать и удалить изоляцию с конца провода на 15 мм; при оконцовывании петелькой освобождают конец провода от изоляции на 35 мм, формируют колечко диаметром 4 мм, отступив 8–10 мм от среза изоляции, оставшимся концом выполняют 2–3 витка и обжимают их плоскогубцами;

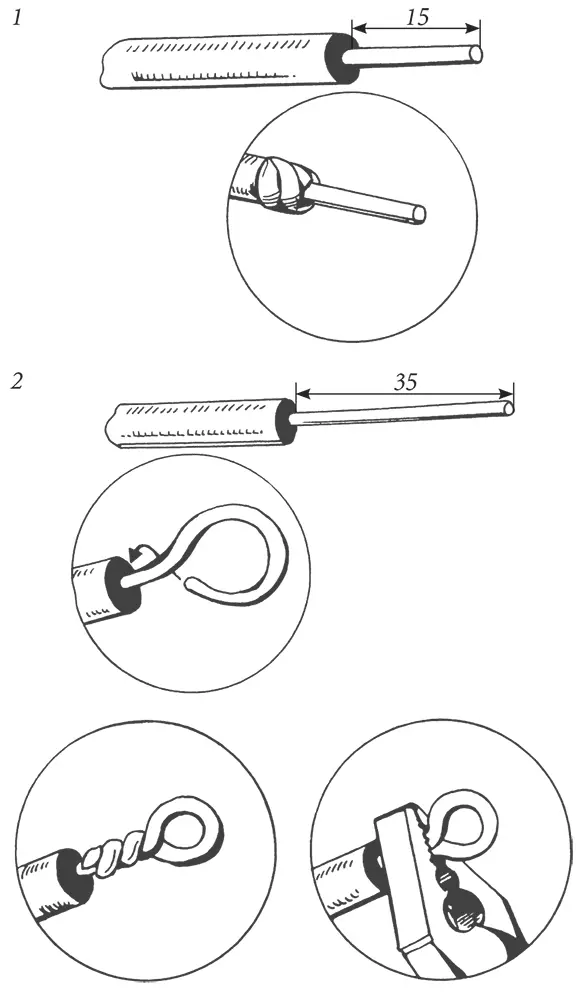

Рисунок 47. Последовательность действий при оконцовывании провода: 1) тычком; 2) петелькой

♦ проверяют функционирование системы.

Не имея специальных знаний и допуска для выполнения воздушных и подземных ответвлений (хотя иметь представление об этом необходимо), своими силами реально выполнять электромонтажные работы небольшого объема, в частности установить выключатель, розетку, повесить светильник, о чем и пойдет речь далее.

Способ монтажа электропроводки зависит от модели клавишного выключателя:

♦ крепление провода внутри терминала посредством винта. Способ требует определенного навыка, поскольку при сильном затягивании винта провод пережимается и жила, особенно алюминиевая, может переломиться; при слабом затягивании винта терминал внутри выключателя будет греться, что недопустимо;

♦ прижатие провода головкой винта к пластине. Способ надежный, но без опыта трудно одновременно затянуть два провода одной пластиной;

♦ безвинтовой. Способ простой, не нуждается в длительной практике, поскольку для его осуществления надо нажать клавишу, после чего откроется отверстие, в которое нужно вставить провод, и отпустить клавишу.

При любом способе монтажа выключателя необходимо последовательно выполнять ряд действий:

♦ зафиксировать (раствором, дюбелями и т. п.) установочную коробку в углубление в стене;

♦ снять верхнюю крышку с клавишей;

♦ обрезать многожильный провод до 60 мм, оконцевать;

♦ завести провод в основание изделия;

♦ зафиксировать провод одним из способов;

♦ установить выключатель в установочную коробку, закрепить;

♦ вернуть крышку на место;

♦ проверить работу выключателя.

Монтаж розетки осуществляется в такой последовательности:

♦ закрепить установочную коробку в углубление в стене;

♦ удалить заглушки из установочной коробки;

♦ завести кабель;

♦ прижать провода головкой винта, закрутив его отверткой или пружинными фиксаторами;

♦ заизолировать соединение;

♦ вставить корпус розетки в установочную коробку и закрепить.

Монтаж светильника самой простой конструкции (все лампы включаются от одного выключателя) проводится тогда, когда в потолок уже вбит крюк для люстры и из монтажного отверстия в потолке свисают два провода — фазовый и нейтральный. Дальнейшие действия состоят в следующем:

♦ с помощью индикаторной отвертки определяют, какой из проводов является нулевым (выключатель должен находиться в положении «включен», и пометить его;

♦ фазовые провода, идущие от патронов светильника, соединяют с таким же проводом на потолке, остальные — с нейтральным проводом;

♦ изолируют концы проводов;

♦ вешают люстру на крюк.

В освещении нуждается не только дом, но и участок. Поэтому необходимо позаботиться об электрификации дорожек, скамеек, лестниц и так далее, тем более что свет на территории выполняет не только чисто утилитарную функцию, но и эстетическую. Для разных объектов требуется свое освещение, например для альпийской горки — галогенные лампочки, для клумбы и розария — прожектор с люминесцентными лампами, для пруда — подводные светильники и т. д.

Непременной деталью любой электропроводки являются предохранители. Это устройства, защищающие электрическую сеть. Из двух типов предохранителей — автоматических и с плавкой вставкой — наиболее востребованы первые, поскольку они удобны в эксплуатации.

При установке фонарей вдоль дорожек, во въездной зоне необходимо иметь в виду, что поменять место для светильников будет сложно или вообще невозможно, поскольку освещение участка представляет собой систему, которая разрабатывается еще на этапе строительства дома, организации сада и прокладки инженерных коммуникаций.

К основным объектам и местам освещения подводят подземный кабель (возможно устройство и тросовой проводки), помещенный в защитную коробку.

Работая с электропроводкой, необходимо соблюдать технику безопасности:

♦ не прикасаться к оголенным проводам, не проверив, находятся ли они под напряжением;

♦ защищать руки резиновыми перчатками, ноги — резиновыми сапогами;

♦ изолировать провода специально предназначенным для этого материалом и не использовать скотч, лейкопластырь и пр.;

♦ при проверке розеток, вилок и иного предварительно обесточить их;

♦ стараться работать с электропроводкой в сухом помещении.

Как альтернативные источники энергии ветряные и солнечные установки известны давно, хотя в России они распространены не так широко, как в европейских странах. Однако обойти вниманием этот бесплатный природный ресурс для получения электрической энергии невозможно, тем более что это не только экономически довольно выгодно, но и экологически безопасно.

Одним из условий, которые позволят использовать энергию ветра, является необходимость иметь ветряк — ветроэнергетическую установку. Кроме того, важно иметь дом на территории, где сильные ветры не редкость, хотя и небольших порывов будет достаточно для работы ветряка мощностью 1,5–4 кВт. Скромные потребности, такие, как свет, просмотр телевизор и подзарядка ноутбука, обеспечит установка мощностью 500–600 Вт.

Ветроэнергетическая установка (рис. 48) представляет собой конструкцию, состоящую из следующих элементов: мачты, ветроголовки с тремя лопастями, генератора, опорно-поворотного узла, контроллера, зарядного устройства, аккумулятора, инвертора.

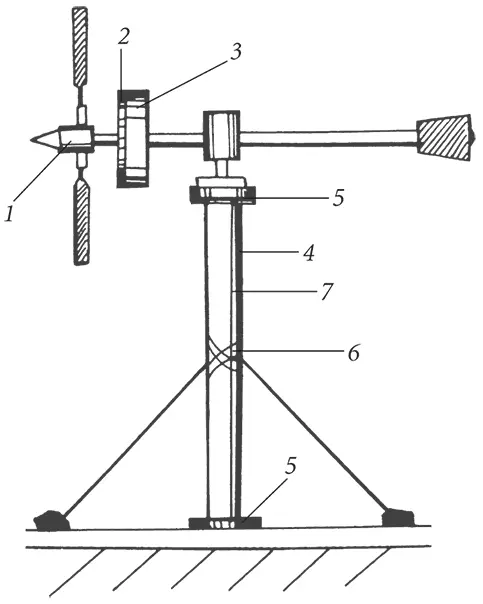

Рисунок 48. Конструкция ветроэнергетической установки: 1) головка ветроколеса; 2) редуктор; 3) генератор; 4) труба; 5) обойма; 6) оребренный профиль; 7) мачта
