Величина циркуляционного напора определяется следующими факторами:

♦ разностью температур нагретой и остывшей воды. Как правило, температура первой в системе равна 95 °C, второй — 70 °C. Чтобы температура в главном стояке в результате падения гидростатического давления не снижалась, ее теплоизолируют в отличие от обратных трубопроводов, поскольку это должно обеспечивать циркуляционный напор;

♦ местоположением отопительных приборов относительно водогрейного котла. Здесь наблюдается такая закономерность: чем выше отопительный прибор над теплогенератором, тем величина циркуляционного напора больше (отсюда понятно, почему циркуляционное давление в отопительных приборах, установленных на втором этаже, выше, чем у них же, но расположенных на первом этаже, почему на верхних этажах теплее, чем на нижних); отопительные приборы, смонтированные на одном уровне с теплогенератором или ниже его, нагреваются хуже, т. е. для повышения их эффективности между центрами отопительных приборов на первом этаже и теплогенератора минимальное расстояние должно быть равно не менее чем 3 м.

В систему комбинированного отопления входят теплонасос (главный источник тепла), солнечный коллектор, теплоаккумулятор (к нему подключены все остальные устройства), печь и камин с водяным контуром и воздуховодами для подачи нагретого воздуха в помещения.

Отопительная система, основанная на естественной циркуляции воды, в зависимости от расположения подающей магистрали может иметь верхнюю и нижнюю разводку (рис. 56), однако принцип действия у них одинаков.

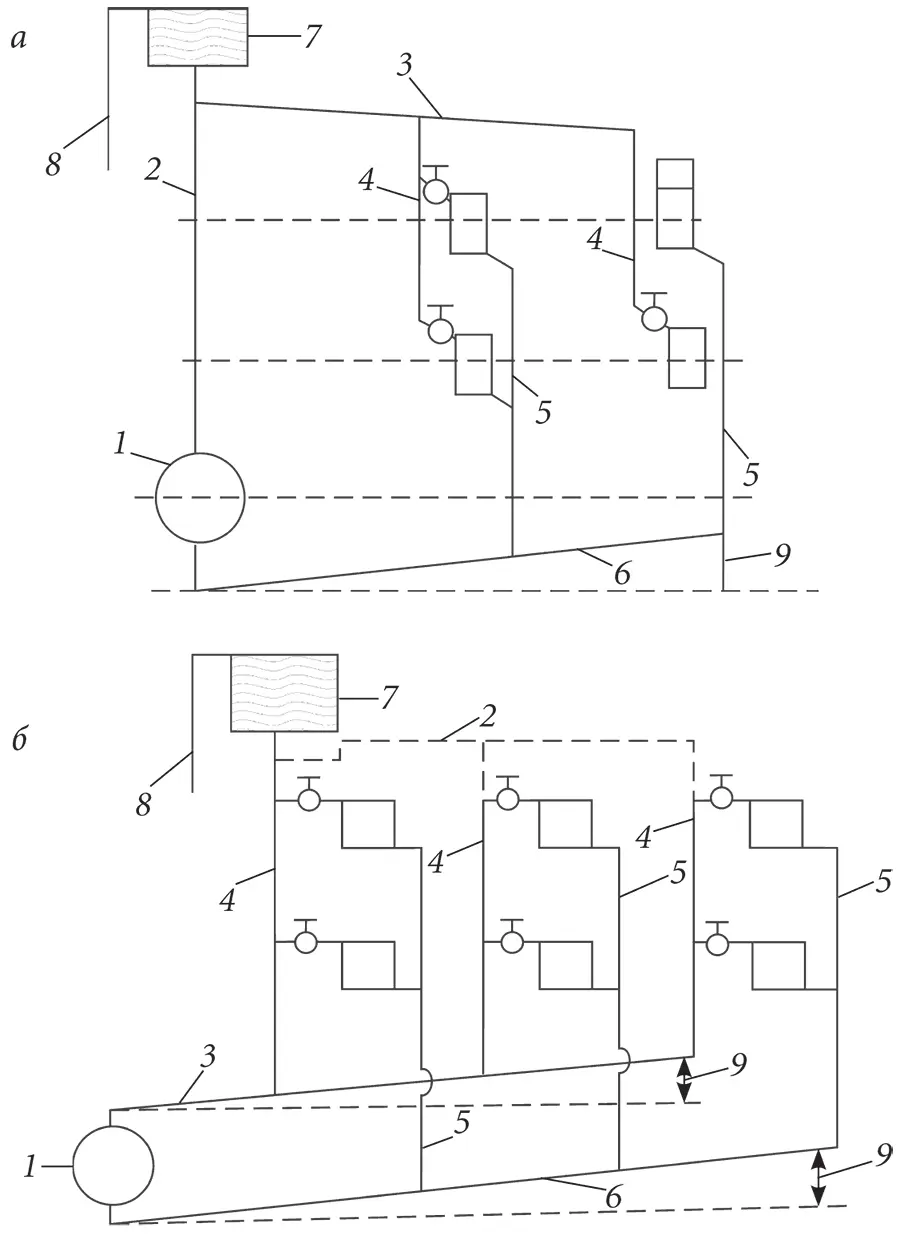

Рисунок 56. Система водяного отопления с естественной циркуляцией теплоносителя: а — верхняя разводка; б — нижняя разводка; 1) теплогенератор; 2) главный стояк; 3) разводящая линия; 4) подающий сток; 5) обратный стояк; 6) обратная магистраль; 7) расширительный бак; 8) сигнальная линия; 9) уклон

Плюсы системы водяного отопления с естественной циркуляцией воды (равномерное распределение температуры воздуха по всему дому; простота устройства и легкость эксплуатации; низкий уровень шума и вибраций; долговечность (до 50 лет)) нивелируются ее минусами (большим диаметром труб, влекущим расход стройматериалов и низкие эстетические качества; высокой стоимостью монтажа системы; значительными энергозатратами; отсутствием регуляции температуры воздуха в помещениях; риском замерзания теплоносителя на участках, идущих через неотапливающиеся помещения), наличие которых объясняет меньшую распространенность этой системы.

В последнее время в домах стали устанавливать настенные газовые котлы. В них находятся насос, предохранительный клапан, расширительный мембранный бак, пульт управления. Такие котлы бывают как одно-, так и двухконтурными. Первые только отапливают дом, вторые еще и снабжают горячей водой.

В отопительной системе с принудительной циркуляцией движение теплоносителя по трубопроводу обеспечивается работой циркуляционного насоса, подключенного к обратной магистрали. И в этой системе отопления подающая магистраль может иметь верхнюю и нижнюю разводку (рис. 57).

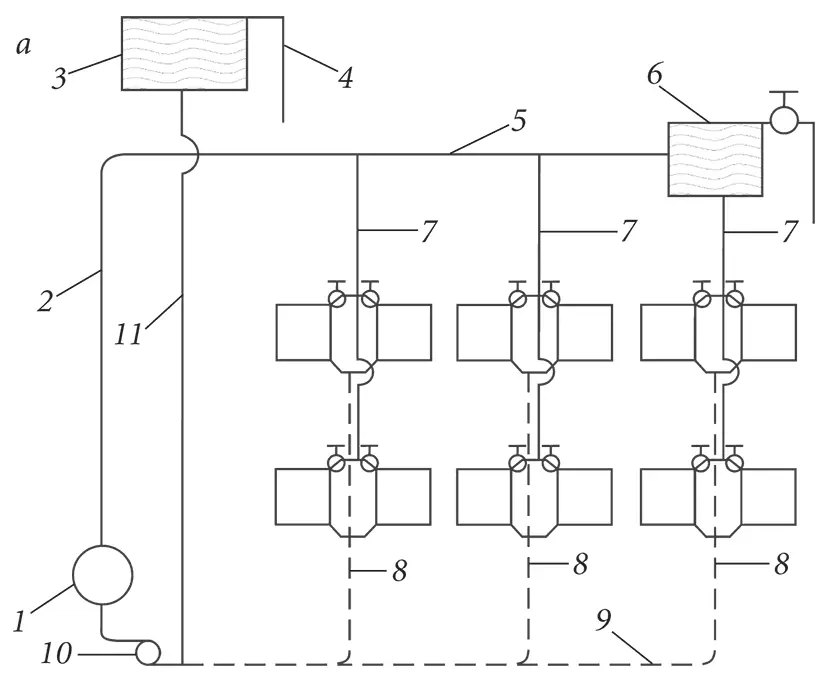

Рисунок 57. Система водяного отопления с принудительной циркуляцией теплоносителя: а — верхняя разводка; 1) теплогенератор; 2) главный стояк; 3) расширительный бак; 4) подающая магистраль; 5)воздухосборник; 7) подающий стояк; 8) обратный стояк; 9) обратная магистраль; 10) циркуляционный насос; 11) расширительная труба

Главный элемент электрического котла — теплообменник (бак с тэнами внутри). В нем вода нагревается и по трубам циркулирует по дому. Электрокотлы бывают одно— и трехфазными, т. е. рассчитанными на напряжение 220 и 380 В соответственно.

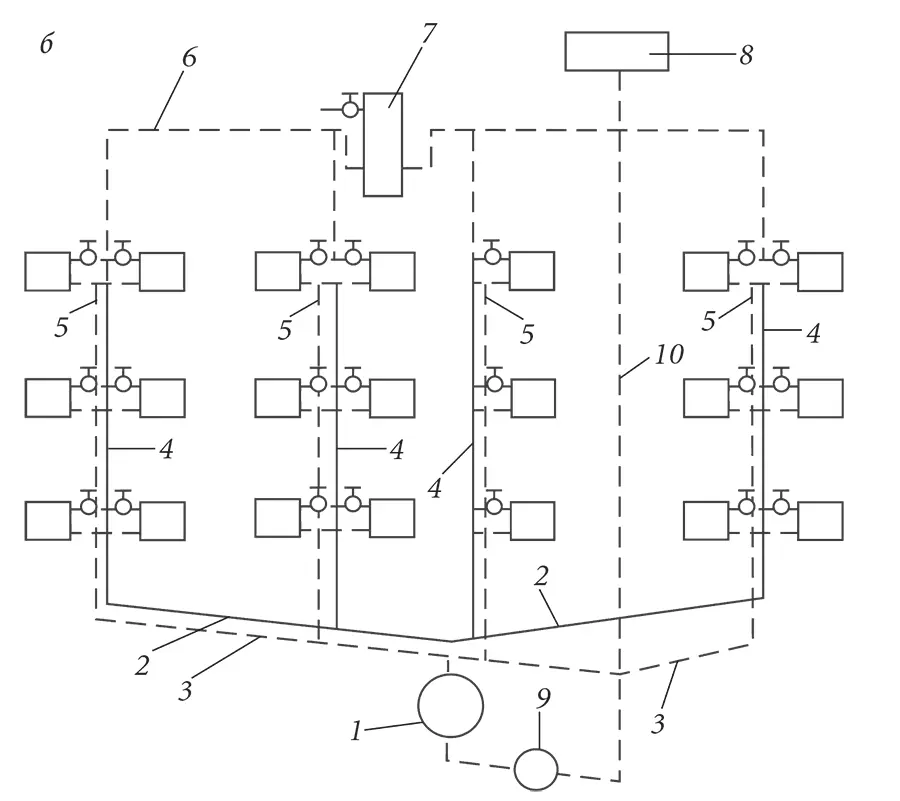

Рисунок 57. Система водяного отопления с принудительной циркуляцией теплоносителя (окончание): б — нижняя разводка; 1) теплогенератор; 2) подающая магистраль; 3) обратная магистраль; 4) подающий стояк; 5) обратный стояк; 6) воздушная линия; 7) воздухосборник; 8) расширительный бак; 9) циркуляционный насос; 10) расширительная труба

Плюсы системы водяного отопления с принудительной циркуляцией теплоносителя: улучшенная теплоотдача; отсутствие потерь воды на испарение; применение труб небольшого диаметра со всеми вытекающими отсюда последствиями; незначительная разница между горячей и охлажденной водой (это продлевает срок службы теплогенератора, поскольку от него не требуется подогревать теплоноситель); возможность регулирования мощности системы, температуры в доме.

Жидкотопливный котел может работать исключительно на качественном топливе. Согласно российским стандартам, рынок реализует летнее (маркировка «Л»), зимнее (маркировка «З») и арктическое (маркировка «А») дизельное топливо. Температура воздуха при эксплуатации должна быть не ниже –5; не ниже –30 и не ниже 50 °C соответственно.

Система водяного отопления дома и с естественной, и с искусственной циркуляцией воды в зависимости от использующейся конструктивной схемы подразделяется следующим образом.

В зависимости от места прокладки подающей магистрали различают системы с верхней и нижней разводкой. В первом случае нагретый теплоноситель попадает в сток с чердака, во втором — из подвала. Однако для монтажа расширительного бака это не имеет значения — он всегда должен устанавливаться в самой высокой точке системы отопления, а теплогенератор — всегда на первом этаже или в подвальном помещении (рис. 58).

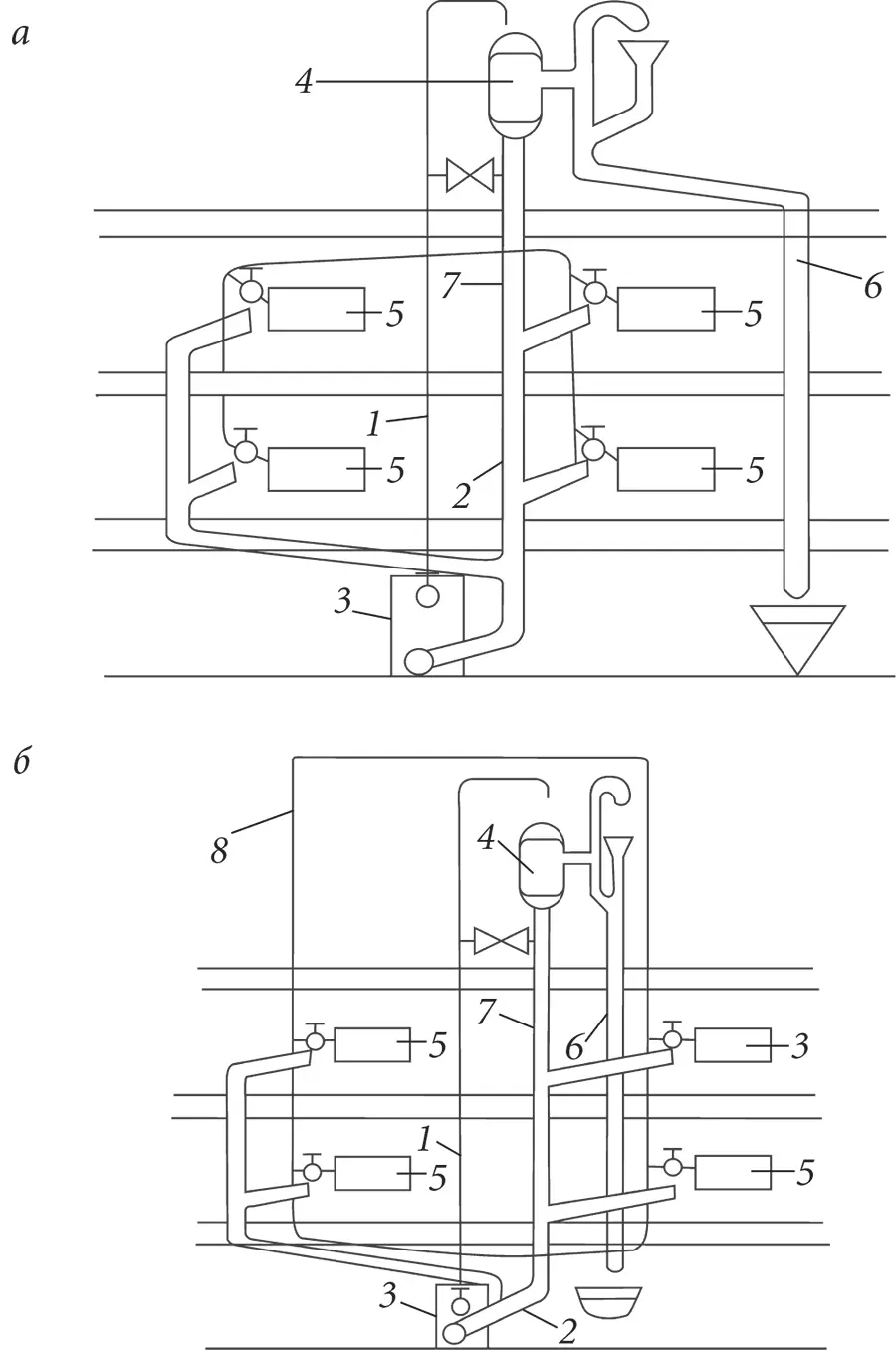

Рисунок 58. Схема двухтрубного водяного отопления: а — при верхней разводке; б — при нижней разводке; 1) главный стояк; 2) обратный трубопровод; 3) теплогенератор; 4) расширительный бак; 5) отопительные прибор; 6) перелив; 7) предохранительный трубопровод; 8) воздушная труба

По способу присоединения отопительных приборов к подающим стоякам системы отопления делятся на одно— и двухтрубные. Однотрубная система отопления лишена обратных стояков, функции магистрали, стояка и подводки совмещены, поэтому вода, отдавшая тепло, поступает в теплогенератор по подающим стоякам. Вода последовательно поступает к отопительным приборам и начинает остывать уже в приборах верхнего этажа, поэтому в отопительные приборы нижнего этажа попадает смесь нагретой и охлажденной воды. Есть две схемы монтажа однотрубной системы отопления: с замыкающими участками системы (в отопительные приборы верхнего этажа попадает не весь теплоноситель, а только его часть, остальная же течет к отопительным приборам нижнего этажа) и с проточной системой (теплоноситель последовательно поступает во все отопительные приборы верхнего, потом нижнего этажа, куда вода доходит совершенно охлажденная). Однотрубная система отопления более эстетична на вид, ее монтаж обойдется дешевле, но ее можно рекомендовать только для домов с объемным чердаком, в котором можно собрать систему с верхней разводкой. Однако однотрубная система более сложна в регулировании, например приходится устанавливать байпасы для перепуска воды через перекрытую батарею.
