При двухтрубной системе отопления к каждому отопительному прибору подводят прямую и обратную трубы. По первой нагретая вода заходит в отопительный прибор, по второй, будучи охлажденной, вытекает из него. Трубы можно развести «звездой», при которой трубы подходят к каждой батарее от общей «гребенки», или «шлейфом», при котором прямая и обратная трубы обходят батареи одну за другой (рис. 59).

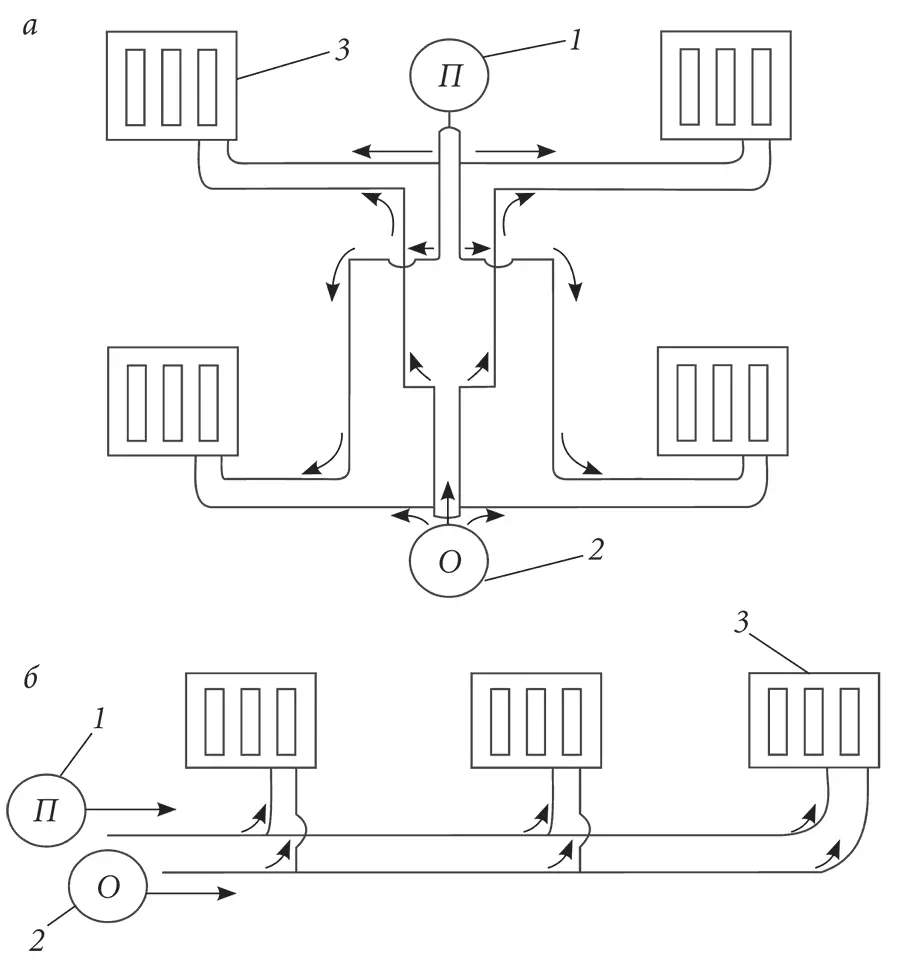

Рисунок 59. Варианты выполнения двухтрубной разводки: а — «звездой»; б — «щлейфом»; 1) прямая труба; 2) обратная труба; 3) батарея

Двухтрубная система водяного отопления позволяет с меньшими ухищрениями регулировать температуру в помещениях. Именно такую конфигурацию трубопровода можно рекомендовать для отопления дома.

По расположению стояков выделяют системы с вертикальными и горизонтальными стояками. В первых отопительные приборы независимо от этажа подключают к общему стояку; во вторых отопительные приборы каждого этажа имеют отдельный стояк.

По схеме монтажа ведения магистрали возможны два варианта — с тупиковой схемой и попутным движением теплоносителя в магистралях. Тупиковая система отопления предполагает прокладку циркуляционных колец разной длины: короткое доставляет теплоноситель к водогрейному котлу через ближайший к нему стояк, длинное — через наиболее удаленный стояк.

При попутном движении воды в магистралях циркуляционные кольца равны по длине, благодаря чему и циркуляционное сопротивление будет одинаковым. Система будет эффективно функционировать при условии нахождения всех стояков и отопительных приборов в одинаковых условиях, что достигается подключением циркуляционного насоса. Однако монтаж этой системы обойдет дороже, поскольку потребуется большее количество труб.

Таким образом, возможны различные конфигурации отопительных систем, что определяется особенностями дома (напомним, что мы разделили их на три типа).

Сделать выбор той или иной из них поможет таблица 3.

Таблица 3

Зависимость конфигурации системы водяного отопления от конструкции дома

Система водяного отопления дома, помимо системы разводки труб, включает теплогенератор, отопительные приборы и теплопроводы, к характеристике которых мы и перейдем.

Теплогенератор, или водогрейный котел , представляет собой агрегат, который в процессе сжигания топлива нагревает теплоноситель. Схема устройства современных водогрейных котлов одинакова: внутри металлического корпуса размещен теплообменник, отличия имеются исключительно в дизайне корпуса.

Теплогенератор — это наиболее сложная и поэтому дорогая комплектующая часть системы водяного отопления. Поэтому выбирать это устройство требуется очень тщательно, обращая внимание в первую очередь на такие параметры:

♦ вид топлива, на котором работает котел;

♦ номинальная мощность теплогенератора;

♦ функциональное предназначение устройства (для отопления, горячего водоснабжения или совмещает обе функции);

♦ уровень автоматики оборудования;

♦ материал, из которого выполнен теплогенератор;

♦ габариты, вес устройства;

♦ стоимость котла.

В настоящее время относительно дешевым топливом является газ. Он дает больше полезного тепла, чем другие виды топлива. Кроме того, он более экологичен; практически полностью сгорает, не оставляя сажи в топливнике; не требует запасания; легко поддается учету с помощью газового счетчика. Для металлического корпуса котла газ более практичен, поскольку он не страдает от коррозии и, следовательно, бывает более долговечным.

Жидкое топливо (солярка) самое дорогое. Однако его придется хранить, для чего потребуется обустроить помещение или площадку для погруженных в землю емкостей (при этом надо будет мириться с неприятным запахом). При сгорании дизельного топлива образуются сернистые соединения, оседающие на стенках котла (стальные котлы подвержены этому в большей степени, поэтому, как правило, используют чугун для изготовления котла, но при этом вес агрегата значительно увеличивается).

Газовые и жидкотопливные котлы объединяет то, что они работают в автоматическом режиме весь отопительный сезон, не нуждаются в специальном уходе и имеют высокий КПД — 96 %.

Твердотопливные котлы (функционирующие на угле, дровах) потребуют времени и усилий для обслуживания, поскольку придется загружать в них топливо (его еще нужно будет заготавливать и где-то хранить), удалять золу, вычищать сажу, да и КПД теплогенератора этого типа не превышает 65 %. Есть, однако, и немалые плюсы, в частности твердотопливный котел многофункционален (он может быть объединен с кухонной плитой); долговечен (до 20 лет); прост в ремонте, поскольку часто предполагает замену прогоревшей детали; дешев.

Эксплуатация электрического водогрейного котла стоит дорого, хотя есть возможность и сэкономить, поскольку оборудование оснащается удобной системой контроля температуры, позволяет использовать экономичный режим и т. д. Однако необходимо быть уверенным в том, что перебоев в электроснабжении не будет (хотя и это преодолимо — можно смонтировать блок аварийного электропитания). Чтобы отопить дом площадью до 150 м 2, котел должен иметь мощность до 16 кВт, для дома в 200–300 м 2— 24–32 кВт.

Понятно, что теплогенератор, работающий на одном виде топлива, например на газе, предпочтителен. Но возможны разные ситуации, выходом из которых будет покупка комбинированного котла, в котором устанавливается сменная горелка, могущая работать как на газе, так и на дизельном топливе. Однако и здесь есть свои нюансы, в частности:

♦ обойдется такой теплогенератор немного дороже, чем котел, рассчитанный на один вид топлива;

♦ его КПД примерно на 10–20 % ниже, чем у газового или жидкотопливного котла;

♦ поскольку котел — агрегат крупногабаритный, то под него придется отвести отдельное помещение;

♦ некоторые его комплектующие (топливный насос, дутьевой вентилятор и др.) работают от электрической сети. Длительные перебои с электричеством зимой могут закончиться разрывом трубопровода. Для таких ситуаций надо купить и мощный электрогенератор.

Отопительный котел должен иметь определенную мощность, причем она должна превышать теплопотери дома примерно на 15–20 %, которые еще надо уметь высчитать. Для перестраховки можно купить более мощный агрегат (от этого параметра зависит и цена оборудования), но тогда не исключено, что часть его теплопроизводительности не будет использована т. е. фактически деньги будут потрачены зря. Если купить менее мощный котел, то можно мерзнуть всю зиму, даже если он будет работать в полную силу. Таким образом, лучше обратиться за консультацией к специалисту.
