4. Монтаж стояков необходимо осуществлять строго по отвесу; размещают их по углам, которые образуют наружные стены; при пересечении стояков и подводок скобы располагают на стояках, а изгиб ориентируют в сторону помещения; при пересечении стояками перекрытия их вставляют в специальные гильзы, а при пересечении деревянных конструкций прокладывают изоляцию, например из асбоцементного листа; распределительные и промежуточные трубы располагают между стояками и подводками под радиаторами, при этом уклона быть не должно.

В большом по площади доме не обойтись без циркуляционного насоса. Его применяют в одно— и двухтрубных системах отопления. Его необходимость продиктована тем, что при большом количестве труб и радиаторов надо поддерживать определенную скорость движения теплоносителя, чтобы быстро прогревать дом.

5. Монтаж магистрального трубопровода, для чего трубу доводят до отопительного прибора, соединяют вводы и выводы, переходят к очередному радиатору.

6. Установка демпфера и воздухосборников.

7. Замыкание отопительного контура в теплогенераторе, при вводе в который помещают фильтр и циркуляционный насос, если это предусмотрено системой отопления.

8. В последнюю очередь проводят балансировку систем отопления, для чего приглашают специалиста.

Объем книги не позволяет подробно остановиться на всех существующих альтернативных системах отопления дома, поэтому основное внимание мы уделим только тем, которые появились сравнительно недавно.

Некоторые владельцы домов монтируют в котельной одновременно два котла небольшой мощности, один из которых обычно комбинированный или могущий работать по принципу естественной циркуляции теплоносителя. Это не только экономично, но и риск отказа обоих сразу сведен к нулю.

В качестве альтернативной системы можно рассматривать электрическое отопление. Оно реализуется в разнообразных отопительных приборах, которые производит современная промышленность (вряд ли их можно рассматривать в качестве основного отопления, по крайней мере в России). К ним относятся теплоаккумулирующие электронагреватели (рис. 60). Для накопления тепла используют твердый огнеупорный материал — магнезитовый кирпич. Будучи включенным ночью, он нагревается с помощью тенов до 600–650 °C, а днем отдает тепло окружающему воздуху. Он оснащен вентилятором, под действием которого воздух проникает сквозь кладку. Расчетное время аккумулирования тепла — 8 ч. Агрегат изготавливают в четырех типоразмерах, теплопроизводительность которых составляет 42, 77, 117 и 160 МДж/ч.

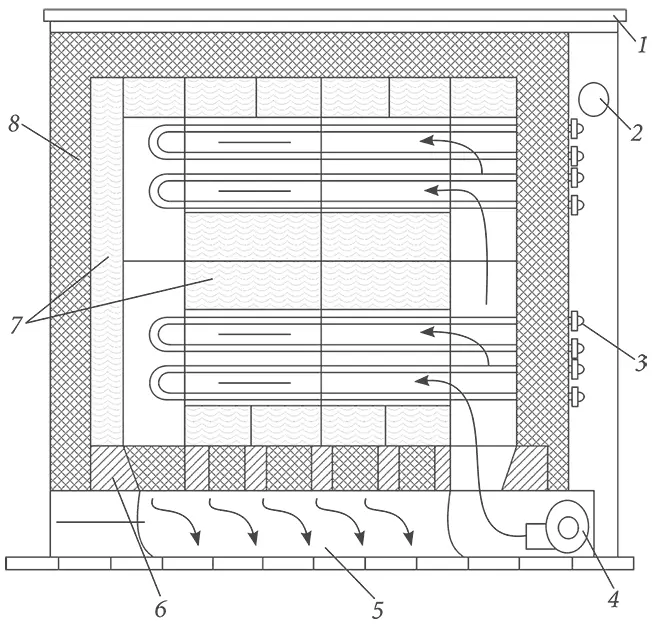

Рисунок 60. Схема устройства теплоаккумулирующего электронагревателя: 1) плита из синтетического материала; 2) выключатель и термостат; 3) электронагреватели; 4) вентилятор; 5) отверстие для выброса нагретого воздуха; 6) изоляционный кирпич; 7) магнезитовый кирпич; 8) теплоизоляция

Недавно на отечественном рынке появились инфракрасные обогреватели (рис. 61). Он представляет собой стальной прибор прямоугольной формы. На стороне, ориентированной в сторону пола, установлена отражающая пластина, изготовленная из высокопрочного анодированного алюминия, в которой находится нагревательный элемент, тэн или спираль.

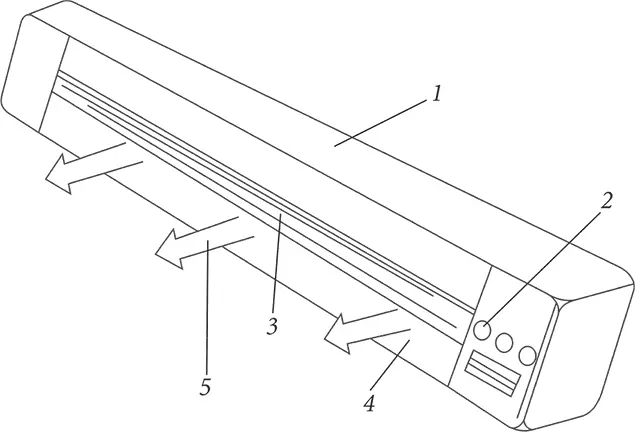

Рисунок 61. Инфракрасный обогреватель: 1) корпус; 2) регуляторы температурного режима; 3) излучатель; 4) отражающий слой; 5) направление лучей

Инфракрасные панели испускают длинноволновые лучи, которые напоминают солнечные. Они нагревают только те поверхности и предметы, которые оказываются в зоне их действия, а те, в свою очередь, сообщают вторичное тепло воздуху. Это означает, что лучистая энергия не растрачивается на нагревание воздуха вообще. Даже при низкой температуре воздуха в помещении под этими лучами можно чувствовать себя комфортно. При этом отсутствуют и конвекционные потоки, поэтому в воздух не поднимается пыль и пр. Инфракрасные панели экологичны и не сжигают кислород. КПД инфракрасных панелей составляет 90 %. Среди других достоинств этого способа отопления надо отметить:

♦ мобильность и компактность системы;

♦ пожаробезопасность прибора;

♦ отсутствие шума при работе;

♦ легкость обслуживания и монтажа;

♦ долговечность.

Обогрев помещений посредством устройства системы «теплый пол» — сравнительно новый источник тепла для дома. Технология их устройства представлена в двух вариантах.

1. Водоциркуляционная система может выполняться прокладкой труб двумя способами (рис. 62):

♦ в виде змеевика. В данной системе возникает большая разность температур теплоносителя в начале и в конце системы, отдача тепла полом совершается дифференцированно. Это находит применение для увеличения теплоотдачи в конкретных местах, в частности вдоль наружных стен;

♦ в виде двойного червяка, отличающая от преды дущей равномерностью отдачи тепла по всей поверхности, что достигается размещением в непосредственной близости подающей трубы с теплоносителем, нагретым до высоких значений, с обратной трубой, содержащей охлажденную воду. Этот способ укладки труб более простой, так как предполагает изгиб труб под углом 90° (описанный выше — 180°).

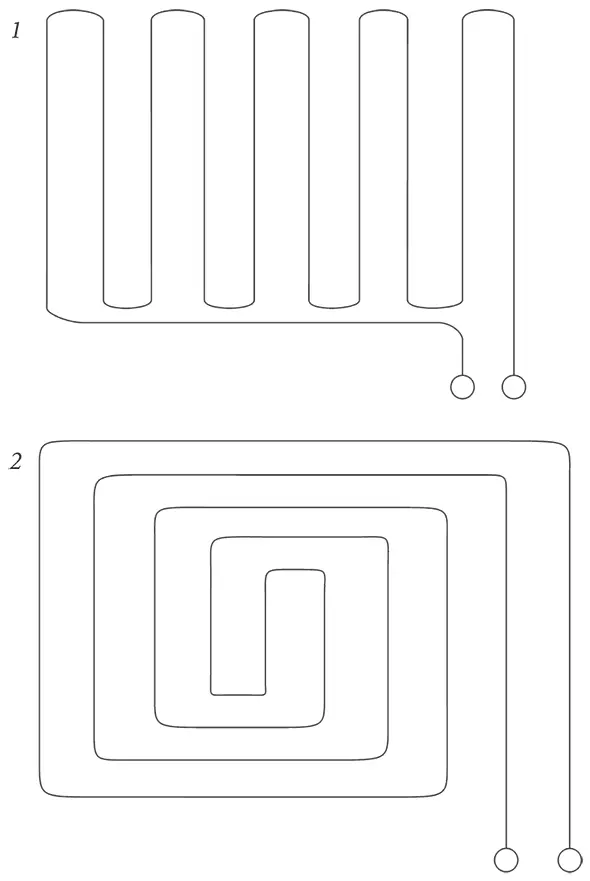

Рисунок 62. Схема прокладки труб в водоциркуляционной системе: 1) змеевик; 2) двойной червяк

Прокладку труб осуществляют мокрым и сухим способами. При первом трубы покрывают бетонной стяжкой, при втором трубы помещают в изоляционный материал (для этого изготавливают элементы в виде панелей, которые легко монтируются) под бесшовным полом.

2. Система напольного кабельного обогрева — это электрокабель, разрезанный на секции и уложенный под половым покрытием непосредственно в бетонной стяжке (рис. 63), иногда кабель прокладывают по стене под штукатуркой или под керамической плиткой.

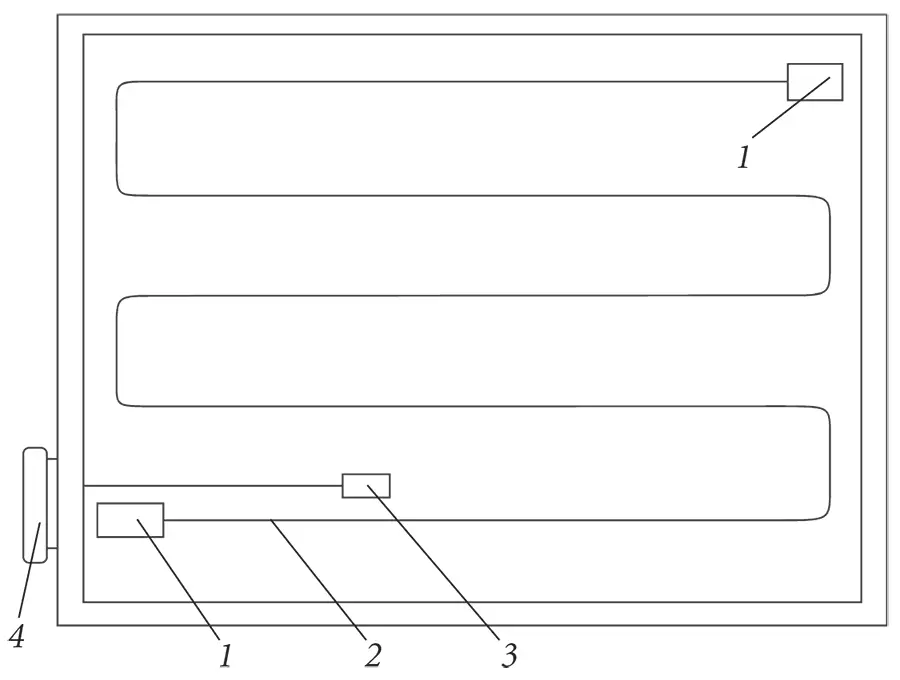

Рисунок 63. Схема укладки нагревательного кабеля: 1) соединительная муфта; 2) кабель; 3) датчик температуры; 4) терморегулятор

В полу установлен датчик, предназначенный для контроля заданной температуры. Концы кабеля и датчика подключены к терморегулятору, стоящему на стене. Когда датчик подает сигнал, терморегулятор включает или, наоборот, отключает систему от элетросети, т. е. система не функционирует круглые сутки, что делает ее более экономичной. Длительность цикла нагревания и остывания определяется мощностью отопительной системы и теплоизоляционными особенностями помещения.
