Комплект оборудования для системы «теплый пол» включает кабель, температурный датчик, гофртрубку диаметром до 16 мм, терморегулятор, утеплитель и монтажную ленту.

В разных помещениях монтируют отдельные системы кабельного обогрева с отдельными терморегуляторами (укладка общего кабеля не рекомендуется).

Монтаж кабельного обогрева осуществляется по одной схеме (рис. 64):

♦ отступают от пола примерно на 1,2–1,4 м, размечают место под терморегулятор (при монтаже во влажном помещении терморегулятор выносят за его пределы);

♦ штробят стену от пола к месторасположению регулятора для размещения токоведущих проводов кабеля и термодатчика;

♦ теплоизолируют бетонное основание, чтобы предотвратить потери тепла, которые могут доходить до 50 %;

♦ выполняют бетонную стяжку толщиной 1 см;

♦ укладывают монтажную ленту — кабель и теплоизолятор не должны контактировать;

♦ фиксируют монтажную ленту дюбелями;

♦ укладывают нагревательный кабель и закрепляют его хомутами с шагом 25 мм;

♦ помещают температурный датчик в гофрированную трубку и кладут в 50 см от стены между витками кабеля таким образом, чтобы датчик попал в открытую петлю;

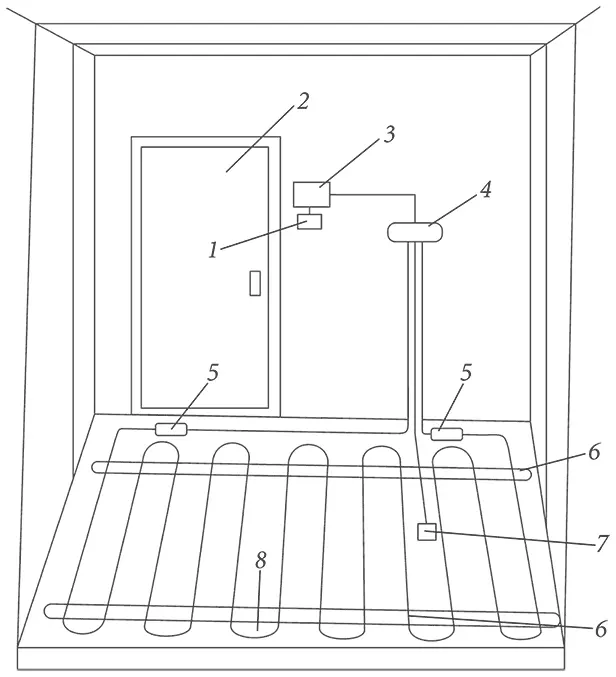

Рисунок 64. Схема монтажа системы «теплый пол»: 1) выключатель; 2) дверь; 3) терморегулятор; 4) распаечная коробка; 5) соединительная муфта; 6) монтажная лента; 7) температурный датчик; 8) нагревательная секция

♦ прокладывают токоведущие провода и заделывают их раствором;

♦ выполняют бетонную стяжку толщиной 3–5 см;

♦ настилают напольное покрытие;

♦ по окончании отделки помещения устанавливают терморегулятор;

♦ по прошествии 28 суток, за которые бетон наберет крепость и высохнет, включают нагревательный кабель и устанавливают нужную температуру.

Нагревательный кабель не укладывают под мебель и какое-либо оборудование (холодильник и др.).

Система «теплый пол» может выполнять роль основного (при этом терморегулятор показывает температуру не пола, а воздуха) и добавочного обогрева жилого помещения. Во втором случае устанавливают отопительные приборы, отводя «теплому полу» функции элемента для повышения температурного комфорта.

Понять, каким образом дом теряет тепло, можно, если вспомнить некоторые физические законы. В теплопотерях виноваты такие явления:

♦ проводимость. Поскольку дом построен на холодной земле, то вследствие теплопроводности тепловые потоки уходят в почву;

♦ конвекция. При включенном отоплении стены и крыша изнутри становятся теплыми. В результате действия теплопроводности тепло перемещается и на наружную сторону стен и крыши. При этом окружающая их атмосфера, будучи более холодной, нагревается за счет них и отбирает часть тепла, унося его вверх.

Таким образом, можно сказать, что теплопроводность стройматериалов и разница между температурами в доме и на улице — два главных фактора, влияющих на потери домом тепла.

При этом основные потери тепла происходят через ограждающие конструкции дома: на долю стен приходится 35 % теплопотерь, на крышу — 25 %, через подвальное перекрытие и всевозможные щели — по 15 %, через окна — 10 %. Определенная часть тепла может выносить из дома вентиляционная система.

Установить, что именно из них повинно в том, что в доме холодно, несмотря на огненные батареи, поможет специальная экспертиза, которая называется тепловизионной диагностикой. Если пригласить службы, специализирующиеся на ней, то проведенное обследование выявит конкретные места утечек тепла; качество, дефекты и повреждения теплоизоляции чердачного и подвального перекрытий и труб; мостики холода; состояние радиаторов и теплого пол и т. д.

Понимание причин теплопотерь вызывает естественный вопрос: что сделать, чтобы их если не ликвидировать, то хотя бы значительно снизить? Ответ очевиден — кардинально улучшить теплоизоляцию стен, крыши, перекрытий, окон, что позволит повысить температуру в доме без увеличения затрат на отопление. При качественной теплоизоляции дома даже при понижении температуры воздуха до –25 °C и выключенном отоплении температура внутри дома за сутки упадет всего лишь на 1 °C. Понятно, что и расходы на отопление в таком доме не столь обременительны.

Итак, можно начать с окон, проверив механизмы открывания и закрывания, при необходимости отрегулировать их. Если будут обнаружены зазоры между оконными блоками и стенами, их тоже нужно герметично заделать. На стекла можно нанести отражающее покрытие. Поможет снизить теплопотери и остекление балкона и лоджии.

Утепление касается и дверей, причем желательно установить вторую дверь, которая дополнительно будет играть роль звукоизолятора.

Кроме того, стены, крышу и подвал необходимо утеплить. При этом надо заметить, что утеплять дом надо не изнутри, а снаружи. Если сделать это со стороны помещения, то между стеной и внутренней теплоизоляцией будет скапливаться конденсат, что не только ухудшит теплоизоляцию дома, но и приведет к повреждению отделки и размножению грибов. Для внешней теплоизоляции подходит такой материал, как экструдированный пенополистирол; хорошо себя зарекомендовало устройство вентилируемого фасада и т. д.

Для теплоизоляции крыш, как правило, используют каменную или минеральную вату, которые реализуются в виде плит. При этом нельзя забыть о пароизоляции (желательно, чтобы ее сторона, обращенная внутрь, была покрыта алюминиевой фольгой, что предотвратит потери тепла от излучения).

Если дом еще только в проекте, то необходимо заранее подумать о том, как уменьшить периметр внешних холодных стен (чем больше квадратура наружных стен, тем значительнее потери тепла; дом, украшенный многочисленными выступающими элементами, теряет много тепла), не допустить образования мостиков холода.

Возведение мансарды — еще один способ сократить теплопотери через крышу, поскольку ее часть используется в качестве стен мансардного помещения. О том, что для кровли следует выбрать качественный материал, наверное, можно не говорить.

Свести теплопотери к нулю вряд ли удастся. Но реально предпринять меры, благодаря которым можно перестать обогревать улицу. Первое, что приходит на ум, — это необходимость утепления дома. При этом заметим, что стоимость теплоизоляции по сравнению с тем, во сколько обойдется строительство дома, просто мизерна. Экономия на теплоизоляции непременно обернется еще большими потерями в будущем, тем более что цены на энергоносители постоянно растут. Подойдя к утеплению дома в комплексе, можно сократить расходы на отопление примерно на 40 %. Это означает, что теплоизоляция выгодна вдвойне, поскольку снижает теплопотери и минимизирует затраты на энергоресурсы.
