Сергей Калюжный - Печи для бань и саун своими руками

Вместо асбестоцементных труб можно использовать гончарные, или керамические, трубы. Они производятся из лучших сортов глины с последующим обжигом и глазуровкой изнутри.

Диаметр керамических труб составляет 170–220 мм, а их длина может варьироваться от 350 до 700 мм.

Печные изразцы (рис. 9) представляют собой специальный материал, предназначенный для облицовывания наружных поверхностей печей. Различают прямые (стенные) и угловые изразцы. Прямые изразцы применяются для облицовывания стен печи, а угловые непосредственно для облицовывания углов.

В зависимости от формы изразцы бывают закладными (цокольными), гладкими (лицевыми), палочными, карнизными, а также венцовыми.

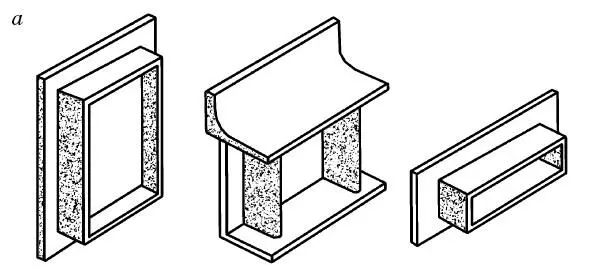

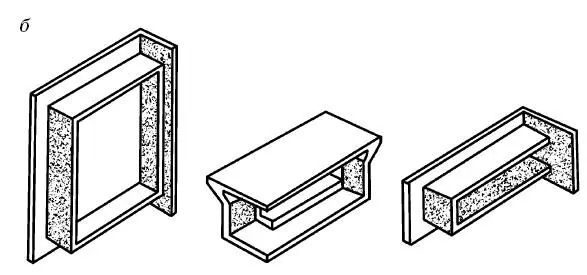

Рис. 9. Виды изразцов: а — прямые; б — угловые

Лицевая сторона изразца чаще всего бывает покрыта глазурью. Если глазированное покрытие отсутствует, то такие изразцы называют терракотовыми.

Оборотная сторона изразца образует особую коробку (румпу), которая перед укладкой тщательно заполняется межигоркой, кирпичным щебнем и раствором.

Строительный раствор (ГОСТ 5802-78) представляет собой смесь вяжущего вещества и заполнителя (песка) с водой. Такая смесь имеет главное свойство затвердевать после укладки. С помощью раствора происходит связывание воедино отдельных кирпичей, блоков, камней и т. п. Прочность такой связки зависит от качества применяемого раствора. Следует отметить, что для каждого материала необходимо использовать определенный вид раствора.

Качество строительного раствора меняется в зависимости от содержания его компонентов, которое измеряется в процентах. Компоненты бывают вяжущими (глина, цемент) и заполнителями (песок, шлак). Густота раствора может варьироваться в зависимости от количества добавленной в него при замесе воды. Состав раствора обозначается числовым соотношением вяжущих веществ (глины, извести, цемента) и заполнителя (песка, щебня и др.). Количество воды, используемой для создания смеси вяжущего вещества и заполнителя, в соотношении не указывается, так как воду в раствор добавляют в зависимости от его необходимой густоты.

По применению вяжущих компонентов все растворы можно разделить на четыре типа: цементные, известковые, гипсовые и смешанные, в состав которых входят два вяжущих компонента.

Нужно учитывать, что синтетические вяжущие компоненты, так же как и органические, не способны выдерживать длительного воздействия высоких температур, поэтому для кладки печей применяются только минеральные вяжущие материалы (глина, цемент, известь или гипс).

Растворы можно разделить на тяжелые, плотность которых в сухом состоянии составляет более 1500 кг/м 3, и легкие, плотность которых не превышает 1500 кг/м 3.

По назначению растворы делятся на кладочные (предназначенные непосредственно для кладки кирпича, камня и печных блоков), отделочные (для отделки печей) и специальные.

Растворы, в отличие от бетонов, можно укладывать более тонкими слоями и без использования специального механического уплотнителя. Чаще всего они наносятся на пористые основания (кирпич, подходящие природные каменные материалы), которые способны поглощать воду.

Простые растворы состоят из заполнителя и одного вида вяжущего компонента. Сложные или смешанные растворы включают в себя несколько видов вяжущих компонентов (цемента

и глины, цемента и извести) и заполнителей. Так, например, сложный цементно-известковый раствор, имеющий соотношение 1: 3: 15, состоит из одной части цемента, трех частей известкового наполнителя и пятнадцати частей песка.

В сложных растворах объем главного вяжущего компонента условно принимают за единицу. Остальные вещества обозначаются числами, которые указывают, сколько объемных частей необходимо на одну часть основного вяжущего компонента. Главный вяжущий компонент обладает более выраженными вяжущими свойствами по сравнению с остальными веществами, входящими в данный раствор. Поэтому название растворов дается согласно наименованию основного вяжущего вещества. Так, например, в составе известково-глиняного раствора присутствуют два вяжущих вещества — известь и глина.

Известь обладает более выраженными вяжущими свойствами, поэтому все другие компоненты приравнивают к ее объему.

Приготовить качественный подходящий раствор, руководствуясь только количественным соотношением вяжущих веществ и заполнителя, не всегда возможно, так как кроме подобного соотношения необходимо учитывать еще и основные свойства материалов, т. е. жирность, марку, количество примесей и т. д.

Глиняный раствор

Глиняный раствор используется для кладки печей и частей дымовых труб, расположенных под крышей здания. Прочность и долговечность кирпичной кладки во многом зависит от качества его приготовления.

Главным недостатком такого раствора считается отсутствие влагостойкости, поэтому глиняный раствор рекомендуется использовать только при возведении основного печного массива. Для устройства печной трубы или фундамента он не подходит.

Толщина шва глиняного раствора не должна составлять более 5 мм, в противном случае под действием высоких температур он может растрескаться, и в образовавшиеся пустоты будет проникать воздух, ухудшая работу печи. Такой раствор должен быть приготовлен из качественной глины и мелкого просеянного песка. Диаметр песчинок должен быть не более 1 мм. Раствор следует тщательно перемешивать.

Глиняные растворы можно разделить на жирные, нормальные и тощие.

Жирные растворы характеризуются хорошей пластичностью, но при высыхании они могут заметно растрескаться.

Тощие растворы в большинстве своем непластичные, они часто крошатся и довольно непрочные.

Если сочетание вяжущего компонента и заполнителя подобрано правильно, то нормальные растворы отличаются пластичностью, практически не растрескиваются при высыхании и дают минимальную усадку, т. е. объем таких растворов остается практически неизменным. Именно нормальные растворы рекомендуются для возведения печей.

Еще одним важным фактором для глиняного раствора является его густота. Правильно приготовленный раствор внешне всегда выглядит однородным, без ярко выраженных участков, состоящих из одного заполнителя или глины. По консистенции раствор должен напоминать сметану. Это легко проверить при кладке намоченного кирпича, когда лишний раствор будет легко выдавливаться тяжестью самого кирпича, а также при легком нажиме на него рукой.
