Сергей Калюжный - Печи для бань и саун своими руками

Огнеупорный кирпич имеет стандартные размеры: 250 х 123 х 65 мм, 230 х 113 х 65 мм и 225 х 225 х 70 мм. Он производится путем смешивания и обжига шамота (порошка, получаемого из обожженной и размолотой глины) и огнеупорной глины.

Огнеупорный кирпич необходим для футеровки топливников печей при сжигании природного газа, угля и жидкого топлива. Он отличается большой прочностью и повышенной огнестойкостью. Шамотный кирпич класса «А» способен выдерживать температуру до 1600 °C.

Для кладки и футеровки лучше всего использовать огнеупорный кирпич, имеющий размеры 250 х 123 х 65 мм, потому что он имеет почти стандартные размеры обычного красного глиняного кирпича.

Совет мастера

Целый одномерный кирпич, который остается после разборки старых зданий, при условии тщательной очистки от глиняного и цементного растворов также можно использовать для кладки печей. Но запрещено применять старый кирпич из кладки на известковом растворе. Он подходит исключительно для возведения оголовков дымовых труб и оснований под печи.

Малый кирпич (межигорку), оставшийся от разборки старых печей, можно использовать не только для кладки массива, но и для футеровки топливника. Но перед кладкой его необходимо отсортировать, чтобы избежать попадания пережженного или закопченного кирпича. Не следует включать в кладку кирпич с отложениями сажи на боковых гранях, в противном случае на наружных поверхностях печей и дымовых труб будут заметны черные пятна.

Если на поверхности малого кирпича остались следы отложений сажи, то его можно использовать для кладки свода, устройства внутренних перегородок и футеровки топливника. Перегоревший кирпич не подходит для кладки, так как является непрочным и хрупким материалом.

Заготовка кирпича

Кирпичи бывают полномерные и неполномерные (рис. 7).

При заготовке неполномерного кирпича необходимо отмерить на его ложковой (длинной) стороне необходимое расстояние. Затем лезвием кирочки разметить линию и, предварительно подготовив неглубокую бороздку по линии откола, резким ударом расколоть кирпич (рис. 8).

Если понадобится расколоть кирпич вдоль, а не поперек, то при выполнении перечисленных действий бороздку по линии откола следует выдалбливать поглубже, так как вдоль кирпич раскалывается сложнее, нередко образуя крошки и неровные части.

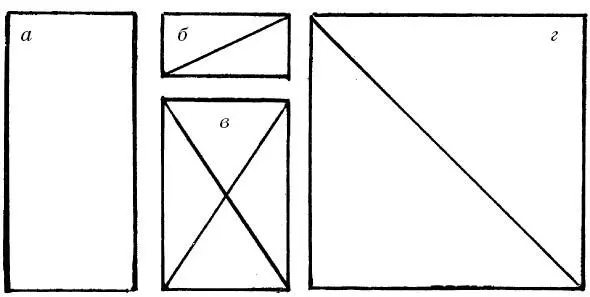

Рис. 7. Обозначение кирпичей на плане: а — полномерный (1); б — «четвертка» ( 1/ 4); в — «трехчетвертка» ( 3/ 4); г — «половинка» ( 1/ 2)

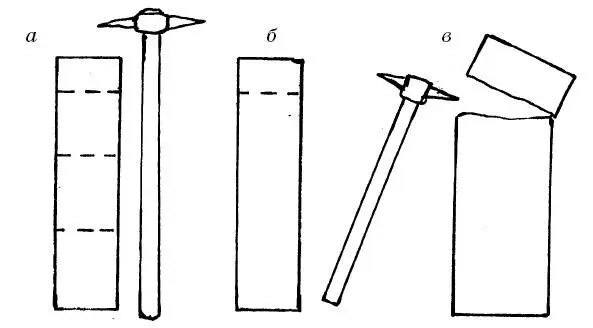

Рис. 8. Этапы раскалывания кирпича: а — замер; б — нанесение насечки на ложковую сторону кирпича; в — откалывание части кирпича

Для того чтобы легче было производить заготовку кирпича, на рукояти кирочки рекомендуется сделать насечки, которые будут соответствовать размерам 1/ 2части, 1/ 4части и т. д. В таком случае не нужно будет постоянно использовать рулетку. Для обтески кирпича пригодится та же кирочка. Обтесывать его необходимо легкими ударами, помня о том, что чем мягче кирпич, тем более пологим должно быть направление удара.

Бутовый камень (ГОСТ 22132-76) представляет собой крупные куски различных горных пород (гранита, песчаника, известняка и т. п.) правильной и неправильной формы. По способу изготовления разделяют три вида бутового камня: рваный, постелистый и плитняковый. Рваный камень образуется при взрывных работах. Постелистый камень является продуктом выломки из слоистых пород. Плитняковый камень образуется в результате выломки из осадочных и метаморфических пород сланцевого строения.

Марка бутового камня всегда указывает на предел прочности при сжатии исходной горной породы в насыщенном водой состоянии.

Бутовый камень предназначен в основном для возведения фундаментов под печи и дымовые трубы. При выборе вида камня для устройства фундамента под печи рекомендуется остановить свой выбор на постелистом камне, так как он прочнее связывается с раствором и, следовательно, из него получаются более ровные и прочные основания.

Природный песок, который получается в результате разрушения горных пород, чаще всего применяют в качестве мелкого заполнителя для приготовления бетона и строительного раствора. Размер зерен такого песка составляет 0,150,5 мм. В зависимости от зернового состава песок можно разделить на четыре вида: крупный, средний, мелкий и очень мелкий.

Каждый вид определяется путем просеивания через стандартный набор сит с разными размерами и формами отверстий. Сита с квадратными отверстиями имеют размеры 0,14, 0,315, 0,63 и 1,25 мм, а с круглыми — 2,5, 5 и 10 мм. В результате проведенного просеивания определяется модуль крупности песка.

Для приготовления растворных смесей можно использовать все четыре типа песка, а для бетонных смесей применяют все, кроме очень мелкого песка.

Совет мастера

Содержание зерен, которые проходят через сито № 0,14, не должно превышать 10 % по массе в песке, используемом для бетона.

Для строительного раствора это содержание не должно быть больше 20 %. Максимально допустимый размер зерен песка в растворных смесях, предназначенных для каменной кладки, должен составлять не более 5 мм.

В растворных смесях для кладки печей используется горный песок с размером зерен до 1 мм, имеющих угловатую форму и шероховатую поверхность частиц. Благодаря такому строению частиц обеспечивается максимальное сцепление между пленкой глины и отдельными песчинками. Это значительно увеличивает прочность швов кирпичной кладки, объем которых при усыхании остается практически неизменным, а кладка становится более плотной. Речной песок не рекомендуется применять в растворах для кладки печей, так как из-за округлой и гладкой формы его зерен невозможно получить тонкие швы.

Добавляя в растворы для кладки печей песок, необходимо следить, чтобы он был чистым, без каких-либо примесей, так как частицы ила, извести, земли и других загрязняющих веществ оказывают негативное воздействие на вяжущие свойства раствора. Поэтому загрязненный песок необходимо сначала промыть и очистить, просеяв через сито или металлическую сетку с отверстиями размером 1–1,5 мм, а затем добавлять в раствор.
