В. Котельников - Большой справочник столяра. Все виды столярно-плотницких работ своими руками

Эти изделия чаще всего используются в столярно-плотницком деле, когда требуется простое металлическое крепление. Гвозди бывают разной толщины и длины. По совокупности этих данных они нумеруются. Также они разделяются на строительные, тарные, обойные, кровельные, штукатурные и др. Их головка бывает плоской или конической формы. Типов гвоздей очень много, все они предназначены для разных видов работ (рис. 19).

Совет мастера

В строительстве чаще всего используются ходовые гвозди, длина которых составляет 7-25 см, реже – тарные длиной 2,5–8 см.

Для крепления толя и рубероида при покрытии кровли и подобных случаях используются толевые гвозди с широкой головкой длиной 2, 2,5, 3,2 и 4 см.

При креплении драни к деревянным поверхностям применяются штукатурные гвозди длиной 2,5–4 см.

Для крепления ткани или другого материала к древесине (обивка дверей, мебели и т. п.) используются обойные гвозди длиной 0,8–2,5 см. Их шляпки бывают разной формы и с различным рисунком.

Рис. 19. Разновидности гвоздей: а – гвоздь прямой гладкий круглый или четырехгранный с простой или оцинкованной поверхностью (для столярно-плотницких работ); б – гвоздь кровельный круглый профилированный (для работ с картоном, толем и др.); в – гвоздь ребристый круглый с рифленой оцинкованной поверхностью (для соединений с большой нагрузкой на растяжение); г – гвоздь крученый с обычной или потайной головкой (для соединений с изменяющейся нагрузкой, например для закрепления досок пола); д – гвоздь с ребристой профилированной поверхностью; е – гвоздь круглый с ребристой поверхностью и увеличенной шляпкой в виде шайбы (для кровельных работ); ж – гвоздь стальной твердый (для работ с бетоном); з – гвоздь круглый кислотоупорный с ребристой поверхностью и со скругленной шляпкой (для крепления в местах с влажностью); и – гвоздь медный или бронзовый панельный с ребристой поверхностью и декоративной головкой (для крепления в местах с повышенной влажностью); к – гвоздь круглый с оцинкованной рифленой поверхностью и большой шляпкой (для работ с битумными плитами); л – гвоздь с двойной шляпкой (применяется там, где требуется его последующее удаление, например в опалубках); м – гвоздь кровельный круглый с оцинкованной рифленой поверхностью и скругленной головкой с уплотнителем

Более качественное и надежное крепление деталей дают шурупы. Они используются для крепления дверных и оконных петель, ручек, штапиков, обкладок, плинтусов и пр. Шуруп ввинчивается, а не забивается, поэтому крепление с его помощью позволяет сохранить целостность внутренних слоев древесины без смещения. Шурупы имеют разную длину и диаметр. В зависимости от этих параметров они пронумерованы. Для тех или иных работ используются различные типы шурупов. Например, для работ с очень тонкими планками следует подбирать шурупы длиной 0,6 см, а для крепежа толстых планок потребуются шурупы длиной 12–15 см.

Шляпка у шурупов может быть потайной, полупотайной, полукруглой и шестигранной. Первый вид шляпки требуется, когда ее не должно быть видно на поверхности изделия. Эти шурупы с потайной головкой завинчиваются в древесину заподлицо с поверхностью детали. Они используются во время крепления деталей изделия с последующей шпаклевкой. Ими также крепятся петли, замки и пр. Остальные шурупы используются для обычного крепления деталей или для украшения поверхности, если шляпка имеет особую форму. Для удобства завинчивания шурупов на их головке прорезается канавка – шлица.

Болты необходимы для соединения между собой бревен, брусьев или толстых досок в несущих конструкциях, для скрепления отдельных конструкций между собой, особенно съемных деталей у различной мебели и пр. Болты имеют различный диаметр (1–3 см) и длину крепления (70–90 см). В зависимости от масштаба работ и ширины балок подбираются болты с определенным размером.

Под болт в древесине просверливается сквозное отверстие чуть меньшего диаметра. Далее на болт надевается шайба (чтобы шляпка болта не вдавливалась в массив древесины) и контргайка (для прочности крепления). После этого собранный болт вбивается в массив дерева. Выступающий конец болта также необходимо снабдить шайбой и контргайкой. В конце надевается гайка, с помощью которой вся конструкция затягивается до предела.

Их назначение – соединять заготовки из дерева, металла, пластмассы и др. Это более сложный вид соединения, чем на гвоздях, шурупах или болтах, но зато он имеет ряд преимуществ. Соединения на заклепках применяются в очень ответственных конструкциях: при строительстве кораблей, самолетов и подводных лодок. Они обеспечивают конструкцию прочным, герметичным и надежным креплением.

Заклепки имеют разную длину, диаметр и назначение. Изготавливаются они из твердых и мягких металлов и сплавов (сталь, сплавы меди и алюминия и т. п.). Для самостоятельных работ можно использовать заклепки, сделанные из цветных металлов: они обладают достаточной прочностью и с ними легко работать.

Заклепки имеют различную форму головки: потайную, полупотайную, полукруглую и коническую. Заклепки с потайной головкой используются в работах, когда требуется их зашпаклевать заподлицо с поверхностью и затем закрасить. В остальных случаях используются заклепки любого другого типа (рис. 20).

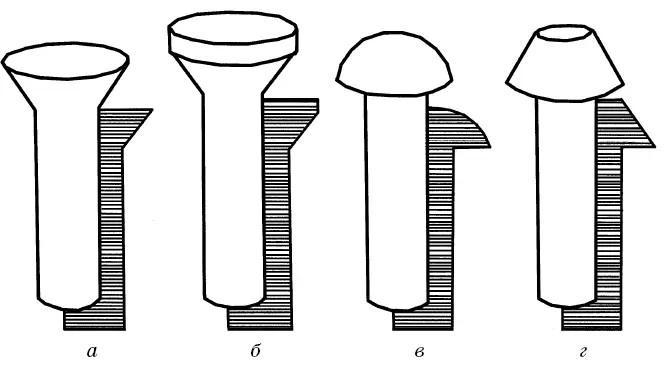

Рис. 20. Виды заклепок: а – с потайной головкой; б – с полупотайной головкой; в – с полукруглой шляпкой; г – с конической шляпкой

Они используются для скрепления двух балок или толстых досок. Это приспособление часто применяется в слесарном деле, когда необходимо временно заделать дыру в водопроводной трубе.

Для крепления несущих конструкций используются хомуты из нержавеющей стали с толщиной полосок 0,8–1,6 см и шириной 2,8-10,5 см. Хомуты бывают прямоугольными, квадратными и круглыми. Используются они в зависимости от формы соединяемых деталей и их размеров.

В процессе работы на место крепления двух или более досок или балок устанавливается одна половина хомута. С другой стороны на этом же уровне устанавливается вторая часть. Затем обе части затягиваются болтами.
