Разновидностей Т-образного соединения много, но чаще всего используются два типа – с потайным косым шипом «ласточкин хвост» и с прямой ступенчатой накладкой.

В первом случае используется потайной шип трапециевидной формы, который вставляется с одной из сторон балки. Во втором случае для крепления используется ступенчатая прямая накладка (рис. 33).

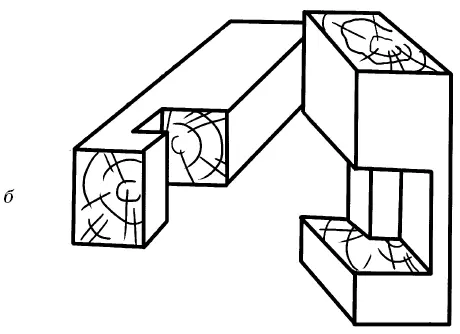

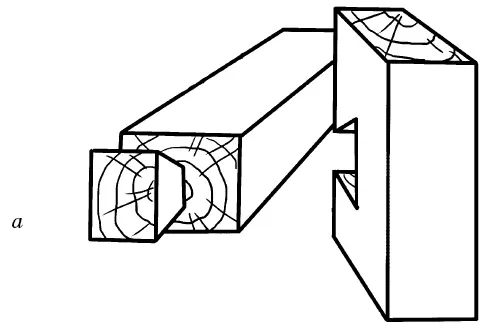

Рис. 33. Типы Т-образных соединений: а – с потайным косым шипом «ласточкин хвост»; б – с прямой ступенчатой накладкой

Для ее изготовления нужно выбирать древесину с одной части детали на 1/2 всей ширины, а с другой – на 1/3. Далее на первой части выбирается древесина еще на половину накладки, чтобы толщина незатронутой части бруска составляла 1/4 от ширины целого бруска. На второй части детали, где изначально была выбрана древесина на 1/3, делается еще небольшое углубление, чтобы незатронутая древесина здесь составляла 1/2 всей толщины бруска. Такая ступенчатая накладка дает очень прочное соединение, но для дополнительного крепления можно использовать клей. Шурупы и гвозди не рекомендуются: они могут только нарушить целостность ступеней.

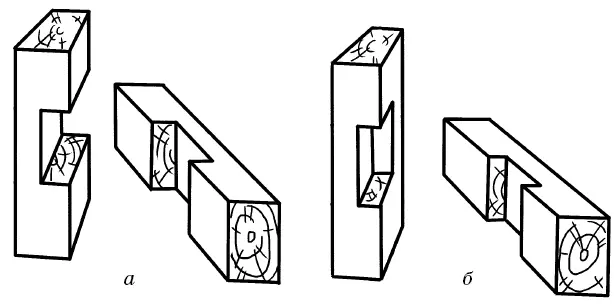

Рис. 34. Типы крестовидных соединений: а – с прямой накладкой вполдерева; б – с посадкой в одно гнездо

Это крепление напоминает Т-образное, но здесь оба бруска в одинаковой степени являются ведущими. Такой тип крепления используется при устройстве крыш и стропильных ферм (рис. 34). Разновидности крестовидного соединения различаются по глубине крепежной накладки: 1/6-2/3 от толщины бруска.

Это очень простое и удобное крепление, которое часто используется в столярно-плотницкой работе. Но и в этом простом деле требуются определенные знания и навыки.

Выбирать гвозди нужно по номеру (совокупности длины и диаметра) в зависимости от толщины скрепляемых деталей.

При этом желательно, чтобы длина гвоздя была как минимум на 3 мм больше толщины одной дощечки, чтобы гвоздь прошил ее и вошел в другую, с которой производится крепление.

Для получения более прочного крепления нужно на толстую доску положить тонкую, а не наоборот.

Вбивать гвоздь лучше под небольшим углом, а не перпендикулярно, это также даст более прочное соединение.

Перед вбиванием гвоздей необходимо сделать несколько отметок на поверхности детали, чтобы гвозди были расположены равномерно и аккуратно. И лучше располагать гвозди не в одну линию, а в шахматном порядке.

Не рекомендуется располагать гвозди слишком близко друг к другу, иначе возникнет раскол. Также не следует вбивать гвозди близко к торцевой стороне планки, поскольку здесь древесина наиболее ослаблена, и если возникнет трещина, то она пойдет от торца по всей доске.

Если требуется избавиться от шляпки гвоздя, чтобы она не портила внешнего вида поверхности, необходимо вбить гвоздь на 3/4 всей его длины, а затем острогубцами откусить шляпку и вбить остаток гвоздя до конца в массив.

Можно утопить шляпку гвоздя в массиве дерева с помощью добойника.

Предварительно следует расплющить шляпку, а затем вбить гвоздь и расправить остатки шляпки по направлению волокон. После этого поверхность нужно будет зашпаклевать, чтобы заделать образовавшееся углубление, и зашкурить. Обычно шляпка удаляется, если планируется дальнейшая полировка поверхности изделия.

Если был выбран слишком длинный гвоздь, то после забивания его острый конец выйдет наружу. Это можно исправить, загнув гвоздь вбок и вбив его в доску.

Когда необходимо удалить гвоздь, то его можно выбить с обратной стороны или подрезать древесину с внешней стороны, а затем поддеть шляпку плоскогубцами или молотком. Затем необходимо подложить под образовавшийся зазор дощечку, чтобы не смять древесину возле шляпки, и выдернуть гвоздь клещами или гвоздодером.

Чтобы слишком острый гвоздь не расколол тонкую заготовку, нужно его острие слегка затупить легкими ударами молотка или откусить кусачками.

Шурупы дают более надежное крепление, чем гвозди. Шурупы используются для крепления дверных и оконных петель, ручек, штапиков, обкладок и т. п. Шурупы, в отличие от гвоздей, практически не нарушают целостности внутренних слоев древесины, поэтому крепление с их помощью более качественное. К тому же выглядят они более эстетично и, что не менее важно, в случае необходимости (например, для разъединения деталей) шурупы можно легко вывернуть из гнезд.

Шурупы так же, как и гвозди, выбираются по диаметру и длине в зависимости от величины скрепляемых деталей. Однако каждый шуруп обязательно должен быть на 3–4 мм длиннее толщины прикрепляемой к основе планки. Для самой тонкой планки используются шурупы длиной 6 мм, а толстая планка крепится шурупами длиной 12–15 см.

Совет мастера

Если нужно ввинтить шуруп в массив твердой древесины, то перед началом работы его лучше смазать хозяйственным мылом. Когда в дальнейшем планируется покрывать поверхность изделия краской, то лучше вместо мыла использовать солидол или лыжную мазь. После работы небольшие жирные следы этих средств можно убрать спиртом или другим обезжиривающим средством.

Если шуруп будет ввинчиваться в ДВП или ДСП, то сначала необходимо просверлить в плите отверстие чуть меньшего диаметра, чем диаметр шурупа. Затем отверстие нужно смазать клеем и вставить в него кусок трубки из пластика. Только после этого в модифицированное отверстие можно ввинчивать шуруп.

Шурупы имеют различные шляпки в зависимости от их предназначения: плоскую (потайную) или полукруглую (выпуклую). Первый вид шляпки предназначен для крепления деталей мебели с последующей их шпаклевкой. Здесь шурупы не должны быть видны на поверхности. Второй тип шурупов используется для простого крепления деталей или для украшения поверхности.

Шурупы вворачиваются с помощью отвертки с подходящим размером и видом полотна. Отвертка вставляется в шлицу шурупа (небольшую прорезь на шляпке). Шлица может иметь крестообразную или прямую форму.

Небольшой шуруп вворачивается в мягкую древесину без особых усилий, предварительно следует лишь шилом сделать пометку на поверхности детали. Если шуруп большой и массив очень твердый, склонный к расколу, вначале необходимо просверлить отверстие дрелью, буравом или коловоротом. Оно должно быть чуть меньше диаметра шурупа. Если скрепляются две толстые планки, то просверлить нужно обе детали.
