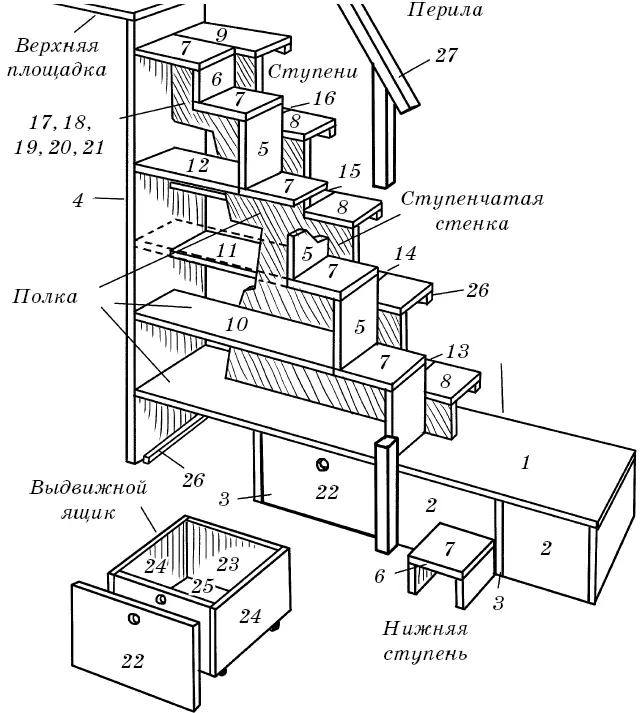

Рис. 43. Схема ступенчатой лестницы с указанием всех деталей и их параметров

Расчет необходимо делать максимально точным, чтобы потом не пришлось переделывать работу, тратя основной материал, время и силы. На схеме необходимо пронумеровать все детали и прописать к каждой ее размеры. По мере изготовления деталей их нужно пронумеровать в том же порядке, что затем существенно облегчит сборку конструкции и позволит быстро находить нужные детали.

Для ступенчатой лестницы (с учетом приведенных выше основных размеров) потребуются столярные плиты толщиной 3,8 см и 1,9 см. Вместо столярной плиты можно использовать обычные доски, самостоятельно смастерив из них плиты. Это позволит сэкономить средства, хотя и прибавит работы. А для изготовления ящиков вполне подойдут древесностружечные плиты, что также даст возможность немного сэкономить.

Из столярной плиты толщиной 38 мм (или склеенных в плиты досок) делаются следующие детали (размеры приведены с учетом основных параметров ступенчатой лестницы).

1. Крышка основания (600 х 2910 мм) – 1 шт.

2. Боковая стенка стеллажа (600 х 2500 мм) – 1 шт.

3. Передняя стенка основания (385 х 500 мм) – 3 шт.

4. Перегородка основания (385 х 600 мм) – 5 шт.

5. Подступенок (300 х 385 мм) – 4 шт.

6. Подступенок (178 х 300 мм) – 3 шт.

7. Ступень (285 х 300 мм) – 6 шт.

8. Ступень (250 х 300 мм) – 4 шт.

9. Ступень (300 х 360 мм) – 1 шт.

10. Полка (260 х 360 мм) – 1 шт.

11. Полка (260 х 610 мм) – 1 шт.

12. Полка (260 х 860 мм) – 1 шт.

13. Полка (260 х 1110 мм) – 1 шт.

14. Полка (300 х 435 мм) – 1 шт.

15. Полка (300 х 685 мм) – 1 шт.

16. Полка (300 х 930 мм) – 1 шт.

17. Лицевая панель ящика (360 х 590 мм) – 2 шт.

18. Щит ступенчатой стенки (250 х 175 мм) – 1 шт.

19. Щит ступенчатой стенки (250 х 600 мм) – 1 шт.

20. Щит ступенчатой стенки (250 х 1020 мм) – 1 шт.

21. Щит ступенчатой стенки (250 х 1445 мм) – 1 шт.

22. Щит ступенчатой стенки (250 х 1870 мм) – 1 шт.

Из столярной плиты толщиной 19 мм (можно использовать ДСП) делаются следующие детали.

23. Передняя и задняя стенка ящика (290 х 520 мм) – 4 шт.

24. Боковая стенка ящика (290 х 550 мм) – 4 шт.

25. Дно ящика (540 х 550 мм) – 2 шт.

Полкодержатель делается из бруска сечением 25 х

25 мм, перила также изготавливаются из бруска, только сечением 60 х 60 мм.

Кроме того, для сборки потребуются: шурупы 5 х 70 мм, 4 х 40 мм, 3 х 15 мм; 8 мебельных роликов (для выдвижных ящиков), дюбели и лак.

Определившись с размерами и количеством деталей, можно закупить весь необходимый материал и приступить к изготовлению деталей.

Для раскроя заготовок потребуется ручная дисковая электропила с направляющей. Поскольку по форме все детали ступенчатой стенки будут в виде простых прямоугольников различных размеров, то их раскрой не вызовет больших затруднений.

Но в любом случае необходимо точно выдерживать углы и размеры. Предварительно на заготовки наносятся метки и риски. Потом уже по ним производится раскрой. После того как заготовки будут вырезаны, нужно еще раз проверить их прямоугольность и соответствие требуемым размерам. Затем необходимо сделать шлифовку кромок распилов.

Совет мастера

Поскольку сборка всех деталей и узлов ступенчатой лестницы будет выполняться на шурупах, можно сделать шаблон, который поможет ускорить разметку положения всех шурупов на отдельных заготовках. Шаблон делается из плотного картона с отверстием посередине. Он накладывается на место установки шурупов, по нему просверливается отверстие под шуруп. Сначала нужно использовать сверло с диаметром, чуть меньшим диаметра резьбы шурупа. В процессе сборки эти отверстия будут рассверливаться до диаметра стержня шурупа и на глубину, равную длине гладкой части шурупа. Под головки шурупов необходимо сделать зенковки. Все это можно выполнить еще на подготовительном этапе, чтобы во время сборки можно было лишь ввинчивать шурупы.

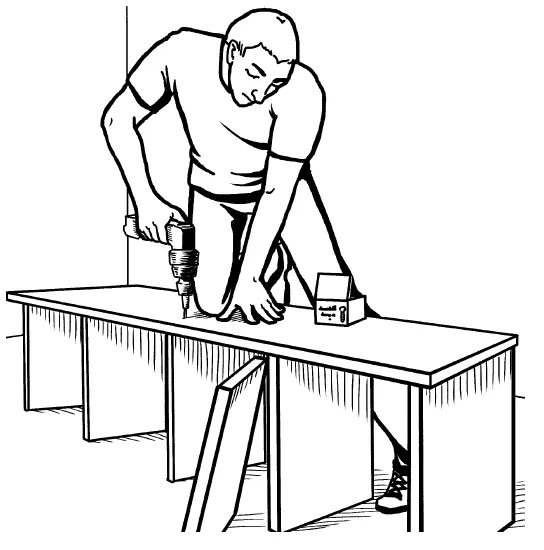

Монтаж всей конструкции сводится к следующим действиям. Сначала собирается основание, которое представляет собой жесткую коробчатую конструкцию. Ее длина может быть изменена в зависимости от конкретных условий и по желанию (рис. 44).

Рис. 44. Выполнение основания стенки

В основании располагаются выдвижные ящики. Помимо них, можно сделать в ячейках стенки 1–2 шкафчика, навесив их на открытые полки дверцы. Для надежности с тыльной стороны отделения с ящиками нужно зашить оргалитом.

К крышке основания (по списку материалов № 1) приворачиваются перегородки (№ 4). Ширина ячеек для выдвижных ящиков должна составлять 60 см, остальные промежутки между перегородками – по 50 см.

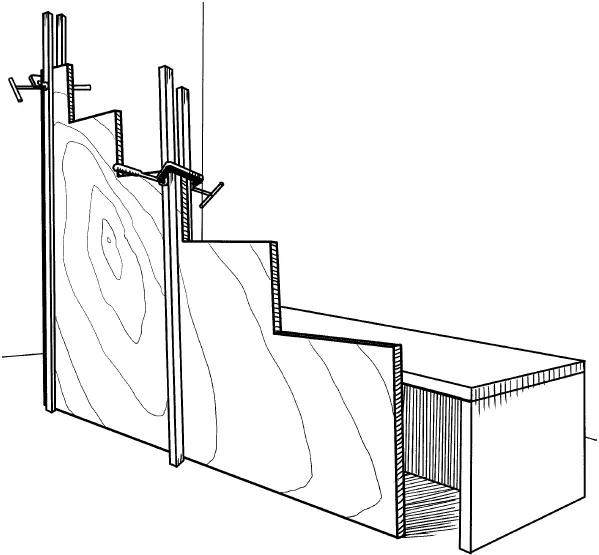

Из щитов (№ 18, 19, 20, 21 и 22) отдельно собирается и склеивается ступенчатая стенка. Она склеивается «на гладкую фугу» из 5 щитов-заготовок. Кромки заготовок должны располагаться строго перпендикулярно к пластям и обязательно должны быть хорошо отфугованы. На время сушки клея необходимо стянуть стенку ремнями. Чтобы стенка не «сложилась», нужно использовать для ее фиксации две пары длинных реек (рис. 45).

Рис. 45. Склеенная стенка

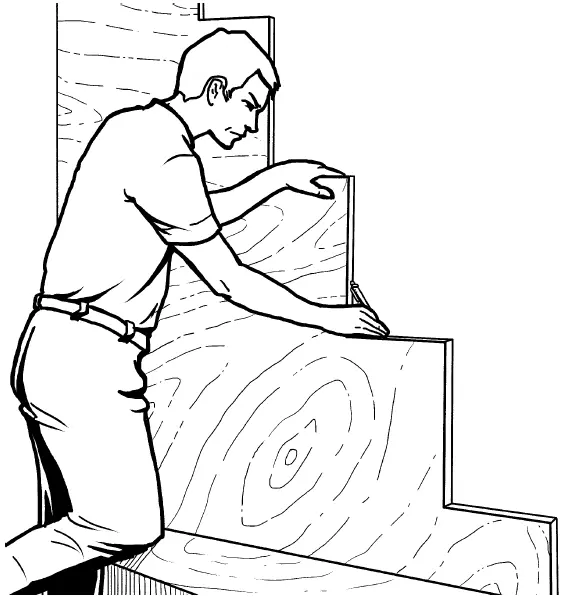

Готовая ступенчатая стенка будет служить шаблоном для разметки на стене положения брусков-полкодержателей. Для этого ее нужно временно приставить на основание вплотную к стене (рис. 46).

Рис. 46. Готовая стенка в качестве шаблона

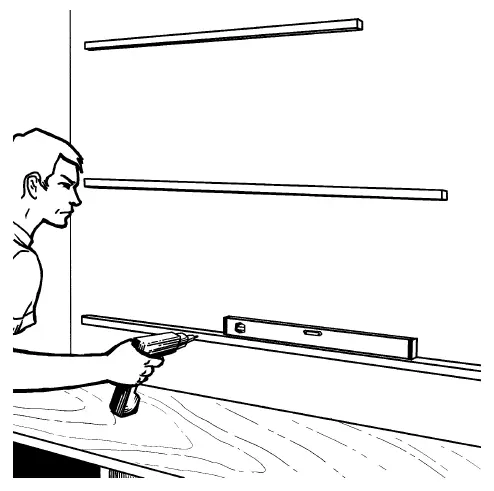

Затем на стене размечается положение брусков-полкодержателей (25 х 25 мм). Они крепятся к стене шурупами с дюбелями. Предварительно их нужно выставить строго горизонтально по уровню (рис. 47).

Рис. 47. Прикрепление к стене брусков-полкодержателей

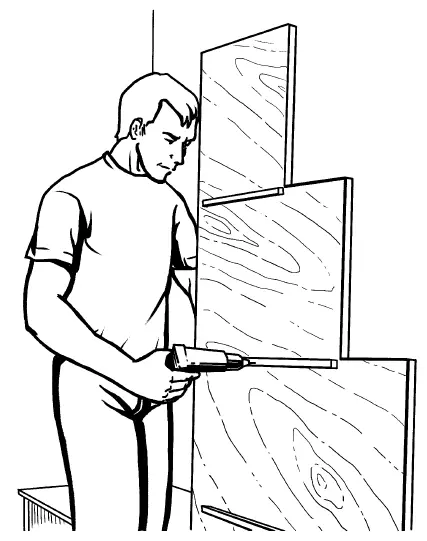

Такие же полкодержатели приворачиваются к тыльной стороне ступенчатой стенки. Здесь они должны располагаться заподлицо с опорными поверхностями под ступени (рис. 48 ).

Рис. 48. Прикрепление полкодержателей к ступенчатой стенке
