• подключение от внешнего бесперебойного источника питания;

• контроль напряжения внешнего источника питания.

Основные технические характеристики контроллера «Мираж-GSM-iT-Ol» таковы:

Количество сетей связи

стандарта GSM/GPRS…………………… 2

Период тестирования каналов связи…. от 10 сек

Время доставки извещений………………. 1–2 сек (TCP/IP)

Основное напряжение питания………… 12 В

Диапазон рабочих температур…………… от —40 до +55 °C

Габаритные размеры………………………… 90 х 70 х 23 мм

Материал корпуса……………………………. ABS-пластик

Контроллер «Мираж-GE-RX4-02» предназначен для пультовой охраны малых и средних объектов недвижимости (офисы, небольшие магазины, павильоны, банкоматы, складские помещения, пультовая охрана частной недвижимости).

Благодаря компактности и поддержке радиоизвещателей контроллер является идеальным решением для использования в квартирах (может устанавливаться в помещениях с законченным ремонтом без ущерба для их эстетического вида).

Контроллер поддерживает одновременное подключение до четырех ШС с пороговыми охранными и технологическими извещателями и до 28 радиоизвещателей и ретрансляторов «Ладога-РК». ШС и радиоизвещатели могут распределяться по четырем логическим разделам с независимой постановкой на охрану. Возможность подключения устройств для расширения количества ШС и разделов не предусмотрена. Контроллер оснащен тремя выходами управления типа «открытый коллектор».

На рис. 3.3 представлен внешний вид контроллера «Мираж-GE-RX4-02».

Передача извещений на ПЦН «Мираж» осуществляется по беспроводным сетям стандарта GSM 900/1800 (методы передачи данных TCP/IP GPRS, CSD, SMS) и сети Ethernet без дополнительных устройств. Алгоритмы работы оптимизированы для использования современных высокоскоростных технологий связи.

Устройство выполнено в компактном пластиковом корпусе с датчиком вскрытия. Для удобства установки предусмотрена возможность крепления на DIN-рейку. Модульная конструкция предусматривает подключение проводов к переходной клеммной панели, что значительно упрощает обслуживание и ремонт.

Функциональные возможности

Функциональные возможности рассмотрим, начиная с системы передачи извещений:

• поддержка двух сетей GSM/GPRS 900/1800;

• поддержка сети стандарта Ethernet;

• непрерывный контроль работоспособности каналов связи;

• многоуровневая система защиты от несанкционированного удалённого доступа;

• собственный протокол MSRV обеспечивает двухстороннее динамическое шифрование, максимальную надежность и управляемость онлайн-каналов связи;

• две GSM-антенны с автоматическим переключением: внутренняя планарная и внешная, подключаемая к разъему SMA.

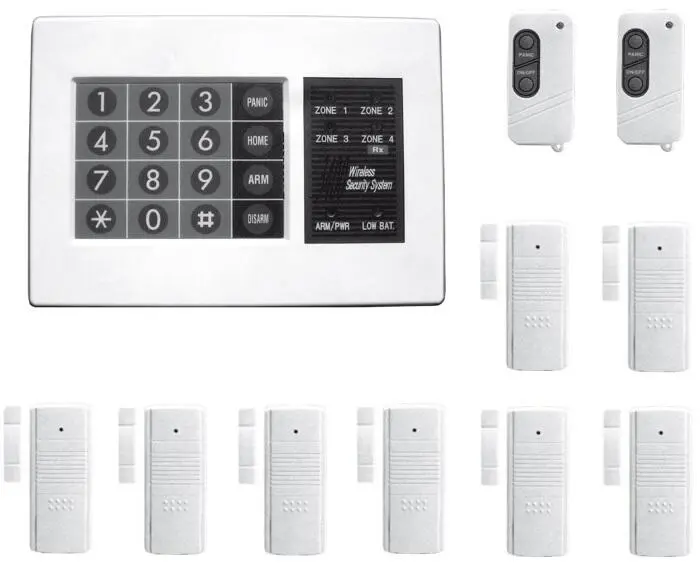

Рис. 3.3. Внешний вид контроллера «Мираж-GE-RX4-02»

Приемно-контрольная панель включает в себя:

• четыре конфигурируемых шлейфа сигнализации (ШС) для приема извещений от охранных извещателей;

• четыре раздела для отдельной постановки собственных ШС;

• возможность одновременной постановки/снятия всех четырех собственных ШС;

• возможность пораздельной постановки шлейфов, в четыре раздела можно объединять как собственные ШС, так и радиодатчики «Ладога– РК»;

• управление исполнительными устройствами и средствами автоматики с помощью трех выходов управления типа «открытый коллектор»;

• питание выходов управления типа «открытый коллектор» осуществляется через внешний либо встроенный источник;

• управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей, кодовых панелей, электронных ключей с шифрованием (DS1961S);

• настраиваемая для любого выхода звуковая/световая индикация пораздельной постановки ШС;

• звуковая и световая сигнализации в режимах «Тревога» / «Неисправность»;

• световая индикация номера ШС, в котором произошло срабатывание извещателя;

• восемь тактик управления цепями звуковой и световой сигнализации;

• контроль вскрытия корпуса.

Интеграция с беспроводной радиосистемой «Ладога-РК» за счет встроенного радиомодуля (поддержка до 28 датчиков).

Сервисные возможности:

• дистанционная или локальная замена программного обеспечения контроллера;

• локальное конфигурирование через USB-интерфейс и удаленное конфигурирование через TCP/IP, Ethernet и DATA (CSD);

• встроенная система диагностики «Мираж-Suite»;

• сохранение информации в журнал событий;

• крепление на DIN-рейку или саморезы;

• съемная клеммная панель для удобства монтажа и обслуживания.

Питание:

• питание от адаптера 5 В/1 А из комплекта поставки или внешнего БИРП напряжением 12В;

• встроенная Li-Po АКБ емкостью 1800 мА/ч.

Комплектность устройства:

• контроллер «Мираж-GE-RX4-02»;

• паспорт (руководство пользователя);

• электронный ключ;

• резистор;

• внешний блок питания (5 В /1 А);

• аккумуляторная батарея Li-Po 1800 мА/ч;

• радиоантенна 433 МГц;

• программное обеспечение.

Контроллер «Мираж-GSM-A8-03» позволяет решать самые масштабные задачи частного охранного, пожарного и технологического мониторинга недвижимости (квартиры, коттеджи, неотапливаемые дачи и гаражи, комплексы построек) с применением как проводных, так и радиоканальных извещателей. Извещения передаются на сотовые телефоны пользователей (до восьми телефонных номеров) в виде SMS-сообщений и голосовых звонков. Реализована возможность передачи извещений на ПЦН «Мираж» по каналу SMS.

Прибор поддерживает одновременное подключение до восьми собственных ШС с пороговыми охранными, пожарными и технологическими извещателями (в том числе с питанием по шлейфу). С помощью трансивера «Мираж-TR433» к контроллеру подключается до 32 радиоизвещателей и ретрансляторов «Ладога-РК». ШС и радиоизвещатели можно распределять по четырем логическим разделам с независимой постановкой на охрану.

Кроме того, контроллер позволяет реализовать функции «умного дома» (контроль внутренней среды помещения с помощью технологических извещателей и термодатчиков, регулировка температуры, автоматическое и дистанционное управление различными устройствами). Он оснащен четырьмя выходами типа «открытый коллектор», которые предназначены для управления устройствами локального свето-звукового оповещения и (с помощью блока силовых реле «Мираж-БРЗ») сильноточными исполнительными устройствами. Имеется встроенный датчик температуры, возможно подключение четырех дополнительных датчиков температуры и микрофона. Подключение микрофона позволяет осуществлять дистанционное прослушивание помещения через сотовый телефон. Возможно применение различных локальных и дистанционных методов конфигурирования и управления режимом охраны. Реализован автоматический контроль финансового баланса установленных в контроллер SIM-карт.
