Комплектация устройства: центральный блок (ЦБ) + блок индикации и управления (БИУ) – в одном корпусе; 24 зоны (расширение до 250 ШС); журнал событий (30 000); дальность распределения системы по проводному интерфейсу не менее 1 км; 4 ПЦН; эл. ключ; под аккумулятор 7 А/ч.

В состав устройства «Карат» входят центральный блок, выносной блок индикации и управления и адресные модемы для обеспечения связи между ЦБ и БИУ по адресной двухпроводной линии.

Центральный блок (ЦБ) + блок индикации и управления (БИУ) представлены на рис. 2.1.

Рис. 2.1. Внешний вид устройств «Карат» и «Карат-М»

Прибор «Карат» с БИУ предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Устройство обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Краткое описание: центральный блок (ЦБ) в металлическом корпусе + блок индикации и управления (БИУ); 24 зоны (расширение до 250 ШС); журнал событий (30 000); дальность распределения системы по проводному интерфейсу не менее 1 км; 4 ПЦН; эл. ключ; под аккумулятор 12 А/ч (внешний вид см. рис. 2.1).

Краткое описание: пульт контроля и управления

1…127 приборов «Сигнал-20», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-СП1», «С2000-К», «С2000-КС», «С2000-БИ», «С2000-ИТ», «С2000-АСПТ», «С2000-КПБ» по интерфейсу RS-485, архив событий, выход на ПЭВМ или принтер по RS.

Назначение изделия: прибор «С2000» предназначен для работы в интегрированной системе мониторинга и управления такими приборами и их модификациями, как «Сигнал-20», «Сигнал-20М», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С200 °CП1», «С2000-2», «С2000К», «С2000-КС», а также в системе АРМ «ОРИОН».

Особенности устройства:

• контроль до 127 приборов, подключенных к пульту по интерфейсу RS-485;

• отображение на ЖКИ, хранение в энергонезависимом буфере всех происходящих в системе событий и печать их принтере с последовательным интерфейсом RS-232;

• сигнализация тревог на встроенном звуковом сигнализаторе;

• управление взятием/снятием и контроль состояния шлейфов сигнализации с пульта;

• программирование конфигурационных параметров приборов, печать конфигурации на принтере, настройка адресов приборов и адресных устройств;

• ограничение доступа к функциям управления и программирования с помощью паролей.

На рис. 2.2 представлен внешний вид устройства.

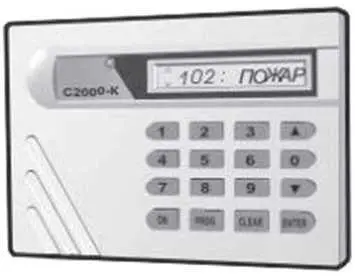

Рис. 2.2. Внешний вид устройств «С2000» и «С2000-К»

Краткое описание: выдача в интерфейс RS-485 команд на взятие, снятие охранных, пожарных зон, команд на предоставление доступа, отображение сообщений. Работает с АРМ «Орион». Внешний вид см. на рис. 2.2.

Назначение изделия: клавиатура «С2000-К» предназначена для работы в составе системы охранно-пожарной сигнализации для управления постановкой на охрану, снятия с охраны, а также в составе систем контроля и управления доступом. Клавиатура предназначена для работы только с сетевым контроллером.

Особенности устройства: предназначено для работы в интегрированной системе безопасности «Орион».

Описание: пульт и клавиатура со светодиодными индикаторами на 20 охранных или пожарных зон (рис. 2.3).

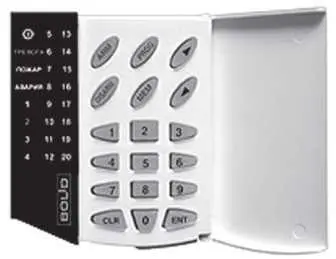

Рис. 2.3. Внешний вид устройства «С2000-КС»

Назначение изделия: пульт контроля и управления охранно-пожарный предназначен для работы в составе системы охранно-пожарной сигнализации для контроля состояния и сбора информации с приборов системы, индикации тревог, управления взятием на охрану, снятием с охраны, управления релейными выходами.

Описание: пульт контроля и управления с двухстрочным ЖКИ индикатором, количество разделов – 511, шлейфов (зон) – 2048.

Назначение изделия: пульт контроля и управления «С2000-М» предназначен для работы в составе систем охранной и пожарной сигнализации для контроля состояния и сбора информации с приборов системы, ведения протокола возникающих в системе событий, индикации тревог, управления постановкой на охрану, снятием с охраны, управления автоматикой.

В этой главе поговорим о разных центральных модулях охранной сигнализации, которые продаются, монтируются и обслуживаются сегодня. Эти модули, анализирующие электронные сигналы от нескольких (максимально не ограничено, но на практике – до нескольких сотен) различных датчиков, подключенных в системе, также принято называть контроллерами охранной сигнализации. Несмотря на то, что принцип их работы един, каждый такой модуль имеет и свои особенности, что необходимо учитывать специалисту (монтажнику, установщику) в индивидуальных практических условиях и конкретных задачах обеспечения безопасности.

Контроллер «Мираж-GE-iX-OI» предназначен для интеграции с приемно-контрольным оборудованием сторонних производителей (ВОРС «Стрелец», ИСО «Орион», радиосистема «Астра-РИ-М», а также различные системы, передающие данные по протоколу Contact ID).

Интеграция с периферийными устройствами (датчиками) в данном случае осуществляется на уровне протоколов, благодаря чему достигается максимально возможная информативность. Контроллер передает извещения от стороннего оборудования на ПЦН «Мираж» и позволяет подавать стороннему оборудованию команды с ПЦН «Мираж». Устройство оснащено двумя цифровыми входами, к которым можно подключить цифровые ШС для организации тамперной зоны или стационарной кнопки тревожной сигнализации. Наличие реле коммутации 12 В позволяет выполнять рестарт объектового прибора интегрируемой системы в случае его «зависания».

Передача извещений на ПЦН «Мираж» осуществляется по беспроводным сетям стандарта GSM 900/1800 (методы передачи данных TCP/IP GPRS, CSD, SMS), а также по проводной сети Ethernet без дополнительного оборудования. Алгоритмы работы оптимизированы для использования современных высокоскоростных технологий связи.

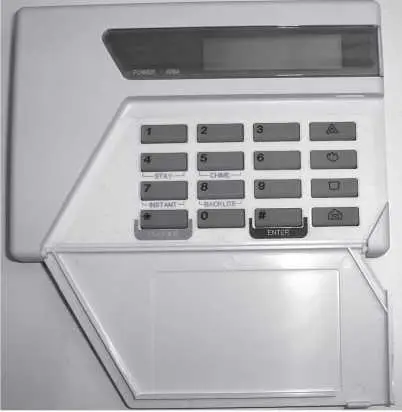

Рис. 3.1. Внешний вид контрольной панели «Мираж-ОБ-іХ-01»
